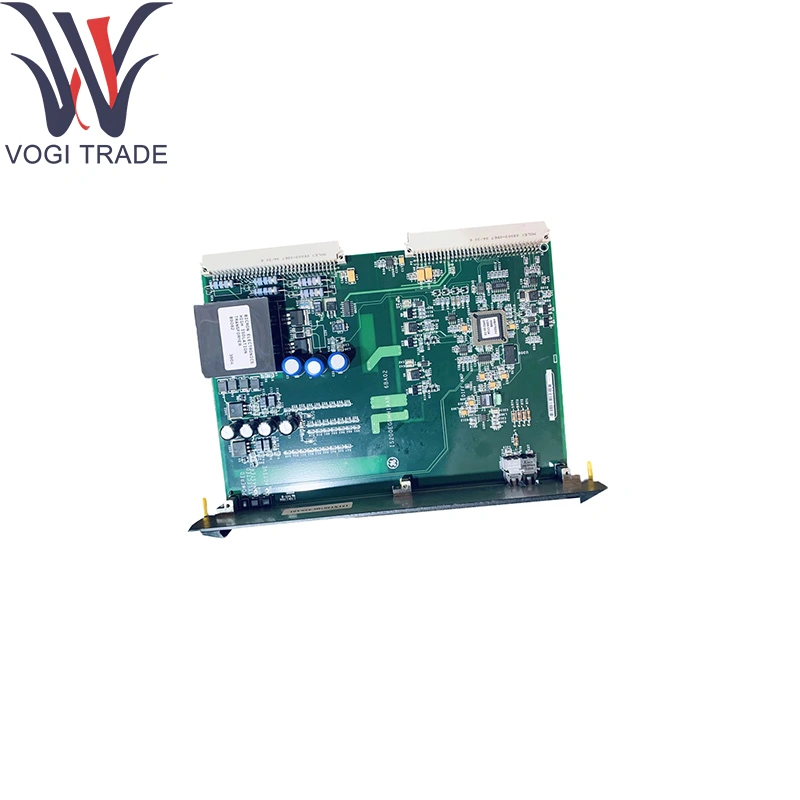

مارک: GEتوضیحات: IS200EGDMH1AFGشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 14اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200EGDMH1AFG نصب شده در قفسه Backplane Power Exciter (EPBP) سیستم کنترل تحریک EX2100 GE ، IS200EGDMH1AFG به طور مداوم مقاومت بین هر نقطه در مدار میدان ژنراتور و زمین زمین را کنترل می کند.
| ساخت |
سعادت |
| شماره مدل |
is200egdmh1afg |
| شماره سفارش |
is200egdmh1afg |
| کاتالوگ |
ما را علامت گذاری کنیم |
| شرح |
GE IS200EGDMH1AFG ماژول Exciter Ground Module |
| کشور مبداء |
8537101190 |
| کد HS |
ایالات متحده آمریکا |
| بعد |
228 × 152 × 38 میلی متر |
| وزن |
0.56 کیلوگرم |
پارامترهای فنی
مخفف عملکردی: EGDM (ماژول ردیاب زمین Exciter) ، به طور خاص به عنوان ماژول GE IS200EGDMH1AFG اجرا شده است.
فاکتور فرم: VME 6U ، دو تخته ، تخته دو ارتفاع
سیگنال تزریق: موج مربع 50 ولت ، محدود به 80 میلی آمپر پوند
دوره آزمایش عادی: 5s ؛ دوره آزمایشی سریع: 400ms
امپدانس خروجی: <1Ω (مشخصه منبع ولتاژ)
دمای کار: -30 درجه سانتیگراد تا +65 درجه سانتیگراد
دمای ذخیره سازی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
رطوبت: حداکثر 95 ٪ RH ، غیر مجلل
نصب: وصل شده به شکاف EPBP ؛ بدون کنترل صفحه جلو
تابع محصول
GE IS200EGDMH1AFG یک موج مربع کنترل شده را به سیم پیچ میدان ژنراتور تزریق می کند و هرگونه جریان ناچیز زمین حاصل را اندازه گیری می کند. با جابجایی دوره ای مدار میدان ، مسیرهای مقاومت به زمین را تشخیص می دهد - خواه در سمت DC یا AC - و سیگنال کنترل را هنگام نشت بیش از آستانه های ایمن نشان می دهد. این امر اقدامات هشدار یا خاموش را برای جلوگیری از خسارت عایق و قطع برنامه ریزی نشده امکان پذیر می کند.
ماژول پشتیبانی هستهs
ماژول ضعف آزمون: ولتاژ را در سراسر مقاومت سنجش زمین برای تشخیص دقیق گسل زمینی توسط GE IS200EGDMH1AFG اندازه گیری می کند.
ماژول با ولتاژ بالا: در پانل کمکی قرار دارد ، امتحان و EGDM را در طول آزمایش های گسل زمینی قدرت می دهد.
CPU Markvie یا EX2100 Controller: مصالح سیگنال های گسل EGDM برای منطق هشدار/سفر.
اجزای پسوند
کیت های افزونگی: مجموعه های سوکت و براکت برای نصب چندین ماژول GE IS200EGDMH1AFG به طور موازی.
تست و پرش های آزمون: مهارهای سفارشی برای تشخیص سیم کشی میدانی.
مونتاژ Face Place: حاشیه تعویض با LED های وضعیت.
سخت افزار نصب شده Rack: STEODOFF و راهنما برای نصب EPBP ایمن.
پشتیبانی نرم افزاری
پیکربندی: کاملاً مبتنی بر سخت افزار ؛ هیچ پیکربندی کاربر یا به روزرسانی سیستم عامل مورد نیاز برای GE IS200EGDMH1AFG نیست.
تشخیص: تشخیص ماژول ارائه می دهد. پرچم هشدار "گسل" به کنترل کننده Exciter گزارش داد.
ادغام: شفاف به کنترل تحریک GE و سوئیت های کنترل Markvie/S - هیچ درایور اضافی لازم نیست.
