نام تجاری: GEتوضیحات: برد آشکارساز زمینی اکسایتروضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژناین آشکارساز زمین تحریک‌کننده، تشخیص نشت میدان AC/DC، افزونگی قوی با بردهای GE IS200EGDMH1ADE، پردازش سیگنال فیبر نوری و نشانگرهای چند LED را برای عملکرد ایمن و پایدار تضمین می‌کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200EGDMH1ADE |
| شماره سفارش |
IS200EGDMH1ADE |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40*30*12 سانتی متر |
| ابعاد بسته بندی |
42cm*32cm*14cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیاتی
دمای کارکرد:-30 تا 65 درجه سانتی گراد
نوع اتصال دهنده:دو کانکتور backplane
قطعات مهر و موم شده:یک رله، 7 کلاهک HV، آی سی، مقاومت های فیلم فلزی و یک سوکت پردازنده
استفاده از تابلو:سیستم سیمپلکس از 1 تخته استفاده می کرد، در حالی که سیستم اضافی از 3 تخته استفاده می کرد
ویژگی محصول
تشخیص زمین میدانی:GE IS200EGDMH1ADE عمدتاً به عنوان یک ماژول آشکارساز زمین تحریک کننده کار می کند. تشخیص نشت میدان ازدو طرف AC و DC مدار میدان:سیستم کنترل می تواند نشت میدان را از هر دو طرف AC و DC مدار میدان تشخیص دهد، که برای اطمینان از ایمنی و پایداری سیستم تحریک مهم است.
ویژگی های عمومی پشتیبانی از سیستم اضافی:سیستم Redundant Control با 3 برد GE IS200EGDMH1ADE که در آن کنترلر، Master 1 و Master 2 پیکربندی شده است. این افزونگی استحکام و ثبات را در سیستم ایجاد می کند تا بتواند به کار خود ادامه دهد، حتی اگر یکی از بردها خراب شود.
پردازش و انتقال سیگنال:همراه با یک برد EXAM کار می کند که به ما امکان می دهد ولتاژ روی پین مقاومت سنجش زمین را محاسبه کنیم. سپس به عنوان یک سیگنال به یک ماژول مرتبط مانند ماژول DSPX با استفاده از EISB در رک کنترلر که از پیوند فیبر نوری استفاده می کند، ارسال می شود.

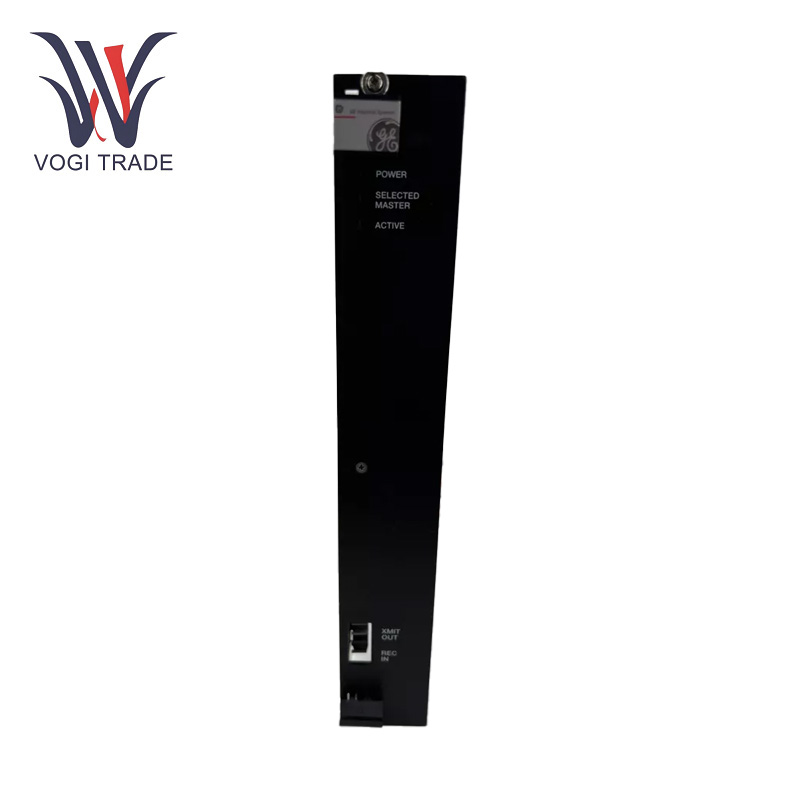

چند LED:صفحه جلویی برد دارای چندین نشانگر است: نشانگر قدرت اصلی، نشانگر فعالیت و نشانگر انتخاب اصلی. ادغام این چراغ ها نقشی حیاتی در درک وضعیت عملیاتی ماژول در یک نگاه ایفا می کند، بنابراین به نظارت و اطمینان از همکاری روان کمک می کند.
نصب و راه اندازی
نصب:GE IS200EGDMH1ADE در قفسه بک پلن قدرت تحریک کننده قرار دارد. سه تخته EGDM در یک معماری اضافی باید در شکاف های مناسب نصب شده و به درستی به صفحه پشتی متصل شوند. یک backplane از دو رابط تشکیل شده است. این دو کانکتور backplane روی برد باید به درستی به رابط های backplane مربوطه متصل شوند. برای انتقال صحیح سیگنال، اتصال باید ایمن باشد.
عیب یابی
برای جلوگیری از این امر:نشانگر برق وجود ندارد برای بررسی اینکه آیا مدار منبع تغذیه طبیعی است یا خیر، کابل برق به درستی وصل شده است، آیا مشکلی در ولتاژ منبع تغذیه وجود دارد یا خیر. و اینکه ماژول منبع تغذیه داخلی بردها آسیبی ندیده است.
در مورد چراغ های نشانگر غیر عادی:وضعیت نشانگر فعالیت یا غیرعادی بودن این نشانگر انتخاب اصلی را بررسی کنید، لطفاً ابتدا بررسی کنید که آیا اتصال برد و سایر ماژول های مرتبط عادی است یا خیر. این همچنین می تواند به دلیل اتصال شل یا مشکل با کابل انتقال سیگنال باشد. بعد، ببینید آیا تنظیمات پیکربندی برد درست است یا خیر.
اگر ماژول نتواند نشتی زمین میدان را به خوبی تشخیص دهد و از طریق GE IS200EGDMH1ADE، می توانید بررسی کنید که آیا این برد EXAM طبیعی است یا خیر، آیا GE IS200EGDMH1ADE و برد EXAM در حالت متصل کار می کنند یا خیر. همچنین بررسی کنید که آیا ایرادی در مقاومت سنجش زمین و مدارهای تهویه سیگنال مربوطه وجود دارد یا خیر.
مشکل رابط ارتباطی:اگر ارتباطی وجود ندارد، خط ارتباطی، به خصوص خط ارتباطی فیبر بین آن و ماژول DSPX را بررسی کنید. کابل فیبر نوری را نشکنید، پارامترهای ارتباطی باید درست باشد.
محدوده کاربردی
صنعت تولید برق انرژی:GE IS200EGDMH1ADE عمدتاً در واحدهای ژنراتور توربین گازی و واحدهای ژنراتور توربین بخار استفاده می شود. این به آن اجازه می دهد تا نقش اساسی در نظارت و محافظت از سیستم تحریک یک ژنراتور ایفا کند و از عملکرد ایمن ژنراتور و کیفیت منبع تغذیه اطمینان حاصل کند.
گیاه دریایی:این ماژول همچنین برای توربین های گازی یا بخار از نیروگاه های دریایی یا سیستم های محرکه دریایی بزرگ قابل استفاده است تا عملکرد قابل اعتماد سیستم تحریک توربین در محیط دریایی را تضمین کند.
