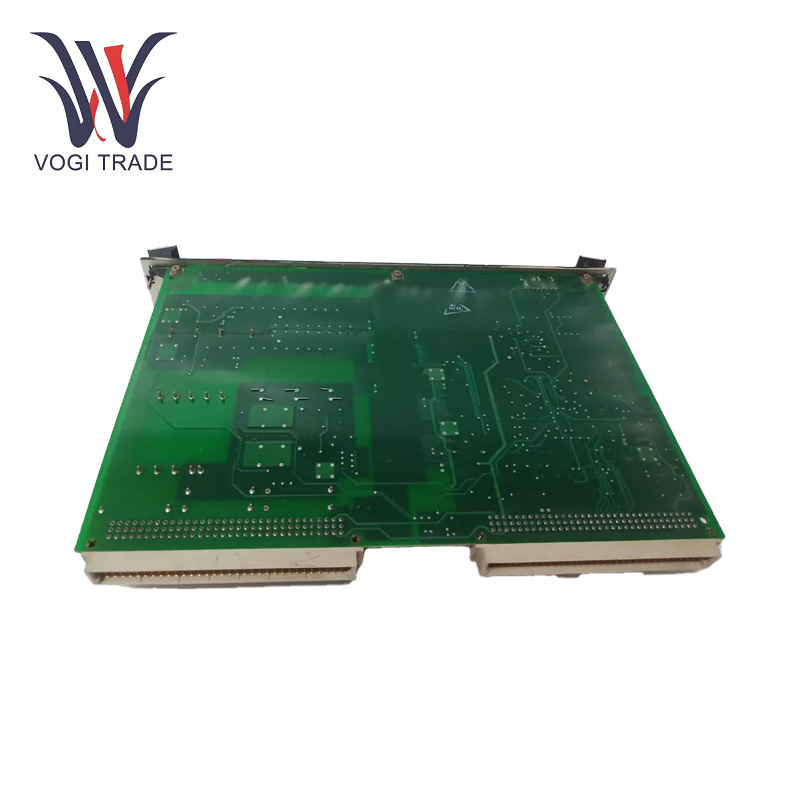

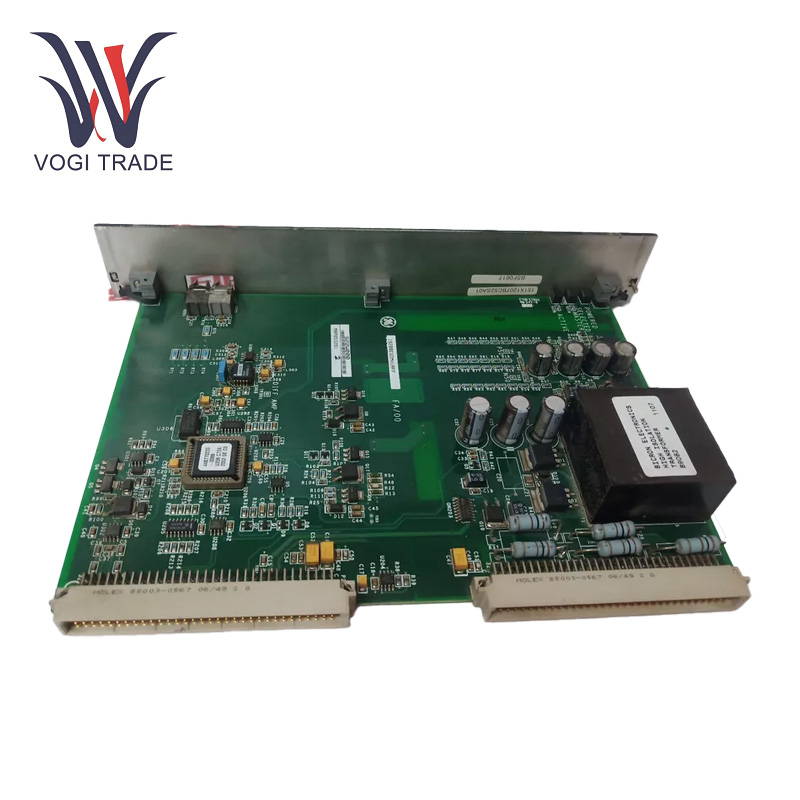

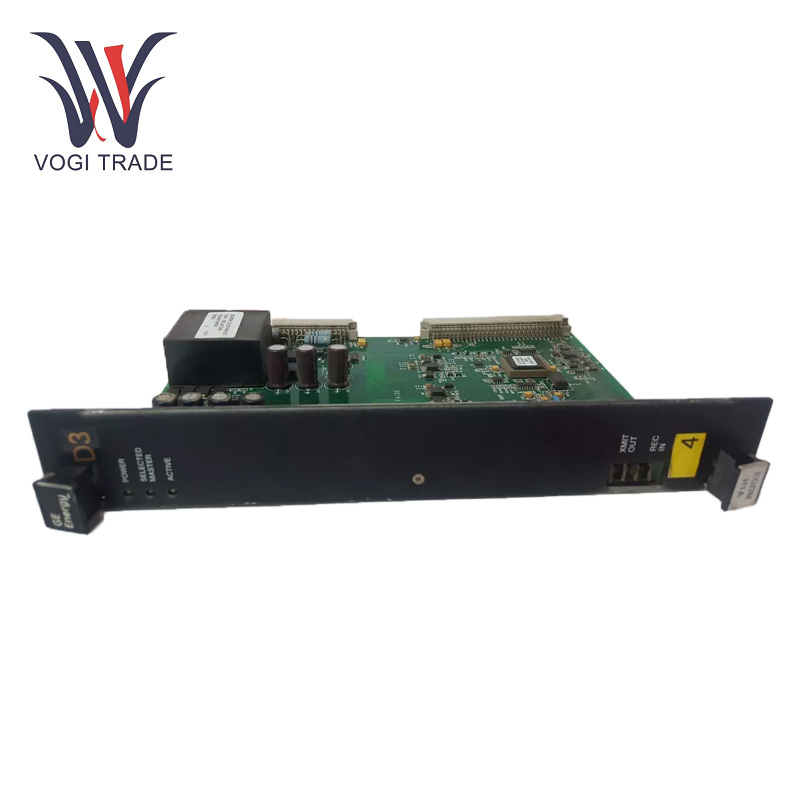

مارک: GEتوضیحات: ماژول ردیاب زمین هیجان انگیزشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200EGDMH1A یک ماژول تشخیص زمینی تحریک سری EX2100 جهانی برای سیستم های کنترل تحریک است. این ویژگی از ویژگی های تشخیص مقاومت در برابر زمین و مقاومت در برابر زمینی است.
| ساخت |
سعادت |
| شماره مدل |
IS200EGDMH1A |
| شماره سفارش |
IS200EGDMH1A |
| کاتالوگ |
EX2100 |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40cm*30cm*12cm |
| ابعاد بسته بندی |
42cm*32cm*14cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیاتی
عملکرد:مقاومت بین هر نقطه در مدار تحریک ژنراتور و زمین را اندازه گیری می کند ، که برای هر دو طرف AC و DC قابل استفاده است.
منبع تغذیه:با استفاده از منبع تغذیه +5 VDC ، معمولاً توسط صفحه کنترل سیستم کنترل ارائه می شود.
پردازش سیگنال:سیگنال های تشخیص زمین را پردازش می کند.
دمای عملیاتی:0 درجه سانتیگراد تا 70 درجه سانتیگراد (32 درجه فارنهایت تا 158 درجه فارنهایت) در شرایط عملیاتی عادی.
دمای ذخیره سازی:-40 درجه سانتیگراد تا 85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت) در هنگام کار ماژول.
ویژگی های محصول
تشخیص زمین:به طور مداوم مقاومت بین مدار تحریک و زمین را کنترل می کند و داده های زمان واقعی را به سیستم کنترل ارائه می دهد.
پردازش سیگنال:سیگنال تشخیص زمین را تجزیه و تحلیل می کند تا بتواند به طور دقیق بر سلامت سیستم تحریک نظارت شود.
ویژگی های محافظت: در برابر ولتاژ و مدارهای کوتاه محافظت می کند.
محافظت از ولتاژ:این گیاه دارای حفاظت از ولتاژ داخلی است که از ماژول و سایر سیستم های مرتبط با ولتاژ بالا محافظت می کند.
در صورت اتصال کوتاه ، GE IS200EGDMH1A محافظت از اتصال کوتاه را برای جلوگیری از آسیب احتمالی فراهم می کند.
حفاظت حرارتی:این کویل ها از حفاظت حرارتی برای جلوگیری از گرمای بیش از حد هنگام اجرای تمام روز یا در برخی شرایط شدید برخوردار هستند.
نصب
آماده سازی:اطمینان حاصل کنید که سیستم برای جلوگیری از خطرات الکتریکی خاموش است. سازگاری با سیستم های کنترل تحریک EX2100 موجود را تأیید کنید.
درج:ماژول GE IS200EGDMH1A را با شکاف مناسب در قفسه Backplane Power Exciter (EPBP) تراز کنید. ماژول را با دقت فشار دهید تا زمانی که نشسته باشد.
اتصال:کابل ورودی نه هسته ای را به ماژول وصل کنید و اطمینان حاصل کنید که تمام اتصالات ایمن و عایق بندی شده است.
قدرت در:قدرت در سیستم. سیستم را برای شاخص های خطا یا خرابی تماشا می کند.
دامنه کاربرد
تولید صنعتی:استفاده از آن در کارخانه های ساخت اتومبیل ، الکترونیک یا ماشین آلات نظارت بر فرآیندهای تولید است. GE IS200EGDMH1A قادر به کنترل بازوهای رباتیک ، کمربند نقاله و ابزارهای ماشینکاری است ، بنابراین باعث بهبود بهره وری و کیفیت محصولات می شود.
صنایع فرآیند:در گیاهان شیمیایی ، داروسازی و مواد غذایی GE IS200EGDMH1A پمپ ها ، دریچه ها و راکتورها را مدیریت می کند. سیستم کنترل به طور خاص دما ، فشار و سرعت جریان را کنترل می کند تا اطمینان حاصل شود که فرآیند تولید با خیال راحت و کارآمد انجام می شود.
تولید و توزیع برق:مورد استفاده در کنترل ژنراتورها ، ترانسفورماتورها و سوئیچ در نیروگاه های GE IS200EGDMH1A با به دست آوردن کنترل و نظارت دقیق ، در حفظ عملکرد شبکه برق کمک می کند.
عیب یابی
ماژول قدرتمند نیست:اگر ماژول نیرو نمی یابد ، ابتدا بررسی کنید تا اطمینان حاصل کنید که تمام اتصالات به منبع تغذیه به ترتیب هستند.
راه حل:اطمینان حاصل کنید که سیم برق محکم وصل شده و ولتاژ در محدوده رتبه بندی شده است. در صورت لزوم ، فیوز را بررسی کنید. اگر فیوز را منفجر کنیم ، ممکن است فرض کنیم که یک بار اضافه یا مدار کوتاه در منبع تغذیه رخ داده است.
مسائل سیگنال:در صورت عبور از سیگنال های کنترل نشان می دهد که آنها طبیعی نیستند. بررسی کنید که اتصالات کابل بین ماژول و سنسورها یا محرک ها آنطور که باید باشد. شاخه های شل ، سیم های معیوب یا محافظ نادرست. همچنین ممکن است کالیبراسیون سنسورها یا تأیید عملکرد محرک لازم باشد.
خطاهای نرم افزاری:اگر ماژول پس از نصب نرم افزار به طور غیر طبیعی کار می کند ، پیکربندی نرم افزار را بررسی کنید. تأیید کنید که پارامترها در هر پروتکل ارتباطی اشتباه گرفته نمی شوند یا در هر پروتکل ارتباطی کپی نمی شوند. برخی از مشکلات ممکن است با نصب مجدد یا به روزرسانی نرم افزار برطرف شود.
