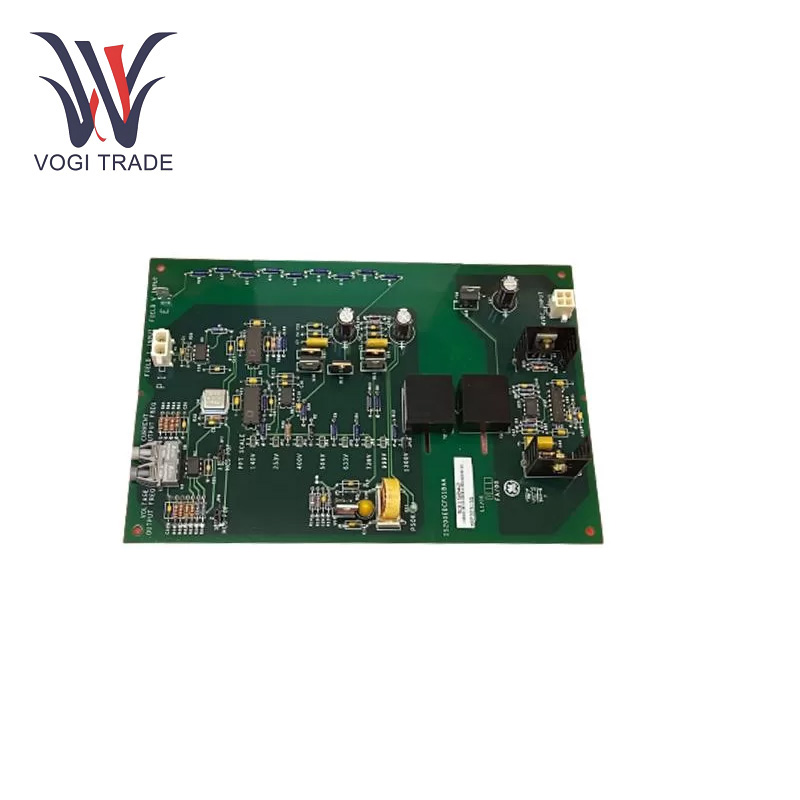

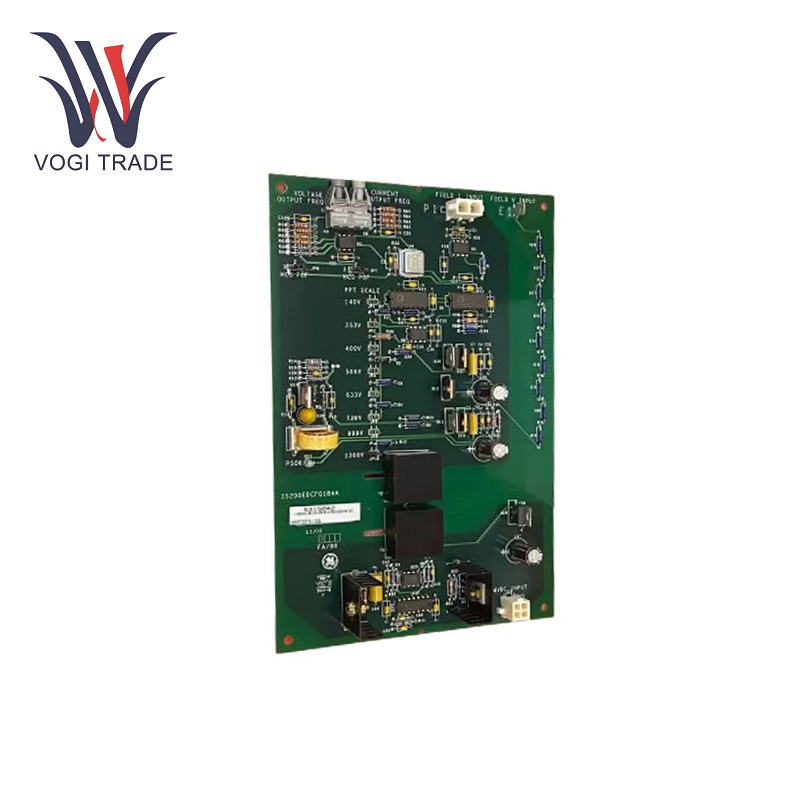

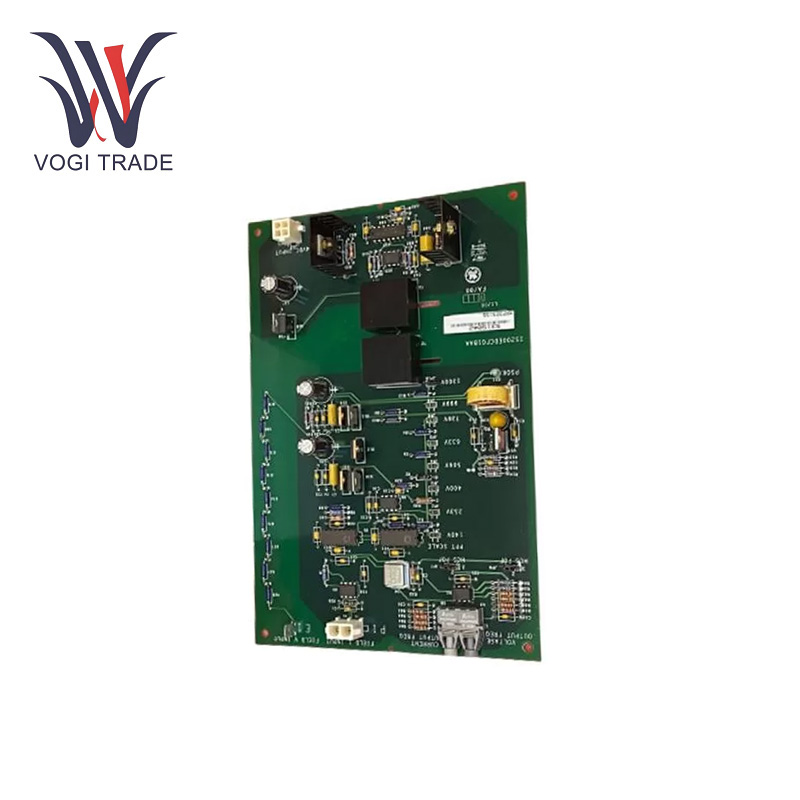

GE IS200EDCFG1BAA

پارامترهای عملیاتی

منبع تغذیه:با 24 VDC یا 125 VDC.

دامنه دما:مناسب برای کار در محیط های -40 درجه سانتیگراد تا +70 درجه سانتیگراد.

ورودی/خروجی:ورودی های دیجیتال باینری و خروجی های رله یا حالت جامد را کنترل می کند.

محافظت:شامل بیش از حد ، ولتاژ ، مدار کوتاه و محافظت از قطبیت معکوس است.

ارتباطات:برای ادغام در شبکه های کنترل صنعتی از Modbus RTU/ASCII پشتیبانی می کند.

متعهد شدنAtions:عمدتا در کنترل توربین ، تولید برق و اتوماسیون صنعتی برای نظارت ، کنترل و عملکرد ایمنی استفاده می شود.

تحمل ولتاژ:به طور معمول در محدوده ولتاژ 10 ± از منبع تغذیه اسمی عمل می کند.

مصرف برق:تقریباً 8 وات.

ولتاژ خروجی:به طور معمول 24 VDC ، بسته به سیستم متصل.

مخاطبین رله:هر مخاطب می تواند حداکثر 1 A را کنترل کند (بسته به نیاز بار دستگاههای متصل).

نوع سیگنال:این ماژول سیگنال های دیجیتالی را پردازش می کند ، و آن را برای برنامه های کاربردی که شامل کنترل های روشن/خاموش ساده و نظارت بر وضعیت است ، ایده آل می کند.

ویژگی های محصول

پردازش و کنترل داده ها:قطب برای پردازش و انتقال سیگنال های کنترل. GE IS200EDCFG1BAA می تواند از سنسورهای مختلف ورودی بگیرد ، آنها را با استفاده از الگوریتم های برنامه ریزی شده پردازش کند و سپس سیگنال های کنترل را به محرک ها ارسال کند. ساختار در زمان واقعی برای حفظ عملکرد کلی سیستم ضروری است.

رابط ارتباطی:درگاه های ارتباطی (به عنوان مثال ، I2C ، UART ، USB) که امکان برقراری ارتباط با اجزای شبکه اضافی را فراهم می کند که پروتکل هایی مانند اترنت ، RS-232 یا RS-485 را پشتیبانی می کنند ، امکان ادغام ساده را در معماری های کنترل پیشرفته فراهم می کند. اما این قابل انجام است و بنابراین اگر این زیر سیستم ها قابلیت همکاری داشته باشند ، باید اطلاعاتی در این زیر سیستم ها داشته باشیم.

تشخیص و گسل Dدغدغه:قابلیت های تشخیصی در هم تنیده ، مشخص کردن گسل ها در دستگاه های ورودی یا خروجی متصل. نتایج این بازخورد تشخیصی به سیستم کنترل تغذیه می شود که به تشخیص به موقع و اصلاح گسلها کمک می کند.

ارتباطات کنترل مرکزی:GE IS200EDCFG1BAA با پروتکل های ارتباطی MODBUS RTU/ASCII سازگار است و این امکان را می دهد تا در سیستم های کنترل بزرگتر ادغام شود و نظارت و کنترل متمرکز ماژول ها و دستگاه های مختلف را فراهم کند.

نظارت بر وضعیت:نظارت بر وضعیت در زمان واقعی دستگاه های میدانی متصل ، سیستم را در پارامترهای ایمن حفظ می کند و ناهنجاری ها را به موقع تشخیص می دهد.

نصب

قرار دادن هیئت مدیره:پیکربندی استاندارد برای مؤلفه این است که آن را در یک کابینت کنترل به همان روش کارت استاندارد نصب کنید. باید با دقت در آن قرار گیرد تا زمانی که به جای خود کلیک کند و تمام درگاه ها همانطور که باید خط می شوند. به عنوان مثال ، می توان آن را به یک شکاف سازگار با VME تبدیل کرد ، که حتی یک سوء رفتار جزئی می تواند منجر به عدم وجود تماس الکتریکی شود.

نوع کانکتور:دارای چندین اتصالات مانند اتصالات پین چگالی بالا است. تکنسین ها باید مراقب باشند که با استفاده از ابزارهای مناسب هنگام اتصال کابل ، به پین ​​ها آسیب نرسانند. هر کانکتور یک هدف مشخص را انجام می دهد و اتصالات نادرست می تواند منجر به خرابی شود. به عنوان مثال ، یکی برای داده ها و دیگری برای منبع تغذیه است.

سخت افزار نصب:نصب ایمن با استفاده از پیچ ها یا کلیپ ها. نقاط نصب به طور مساوی برای اطمینان از استرس و جلوگیری از آسیب ناشی از لرزش توزیع می شوند. نصب و آزمایش زودرس: به دنبال نصب تخته اصلی ، انجام یک بازرسی بصری می تواند به تأیید اینکه قاب تخته با شاسی شستشو داده می شود ، کمک کند و تمام اتصال دهنده ها به طور مناسب سفت شوند.

دامنه کاربرد

تولید برق:GE IS200EDCFG1BAA به طور گسترده در توربین های گازی و گیاهان تولید توربین های بخار اعمال می شود. در زمینه این محیط ها ، این امر به کنترل سرعت توربین ، مدیریت پارامترهای ضروری و بهینه سازی تولید انرژی کمک می کند. برای شروع ، متوقف کردن و کار کردن توربین ها در شرایط عادی با سایر تابلوهای کنترل ارتباط برقرار می کند.

اتوماسیون صنعتی:در کارخانه های تولید ، کنترل بازوهای رباتیک ، کمربند نقاله و سایر دستگاه های اتوماتیک. GE IS200EDCFG1BAA با کنترل حرکت و عملکرد این دستگاه ها ، بهره وری کلی و کیفیت محصولات نهایی را سوخت می کند.

صنعت نفت و گاز:GE IS200EDCFG1BAA در نظارت و همچنین کنترل فشار ، سرعت جریان و سایر پارامترها در دکل های حفاری و سیستم های خط لوله کمک می کند. این عملکرد حتی در محیط های خشن ، ایده آل برای شرایط خواستار صنعت نفت و گاز است.

عیب یابی

ماژول بوت نیست:قدرت (24 VDC یا 125 VDC) را تأیید کنید و تأیید کنید که در محدوده آن قرار دارد. سیم کشی را برای پیشروهای برق یا جدا شده یا جدا شده بررسی کنید. فیوزهای داخلی را بررسی کنید.

ورودی ها یا خروجی های معیوب:اطمینان حاصل کنید که سنسورها ، سوئیچ ها و رله های متصل به پایانه های ورودی و خروجی به درستی کار می کنند. برای آزمایش دستگاه های I/O از یک مولتی متر در حالت استمرار استفاده کنید.

سیم کشی را بازرسی کنید:به دنبال اتصالات سست یا آسیب دیده باشید.

گرمای بیش از حد:اطمینان حاصل کنید که ماژول در فضای تهویه شده و دمای محیط که در آن ماژول کار می کند از محدوده دمای ماژول استفاده نمی شود: -40 ℃ ~+70 ℃ بررسی کنید که کنترل پنل دارای تهویه مناسب است.

تشخیص:LED های تشخیصی را نشان دهید که کدهای خطا یا پیام های خطا را نشان می دهد ، که می تواند شما را به مشکلات خاص با ماژول یا دستگاه های پیوست سوق دهد.
