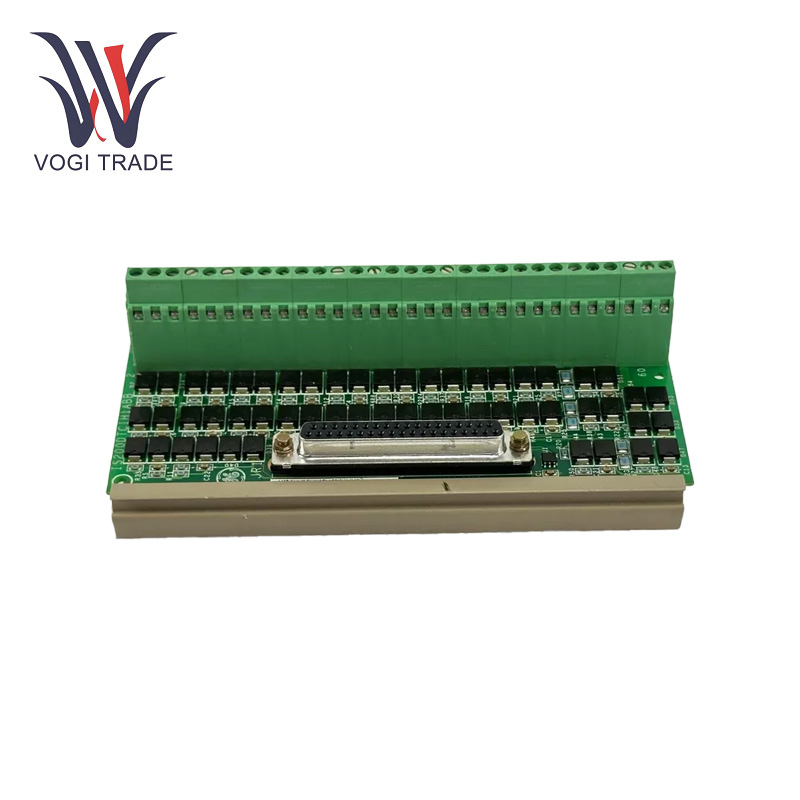

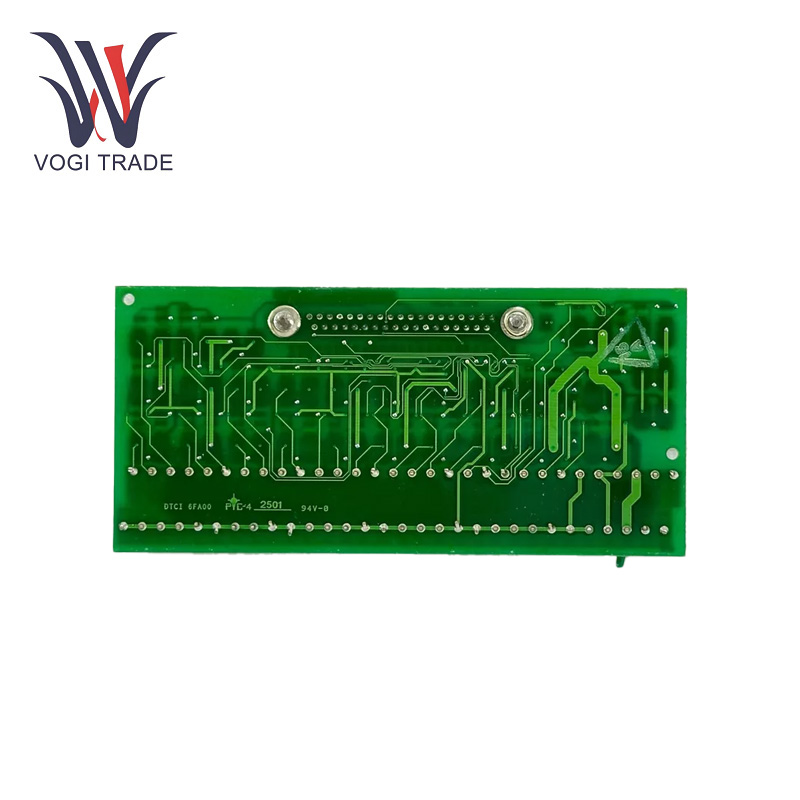

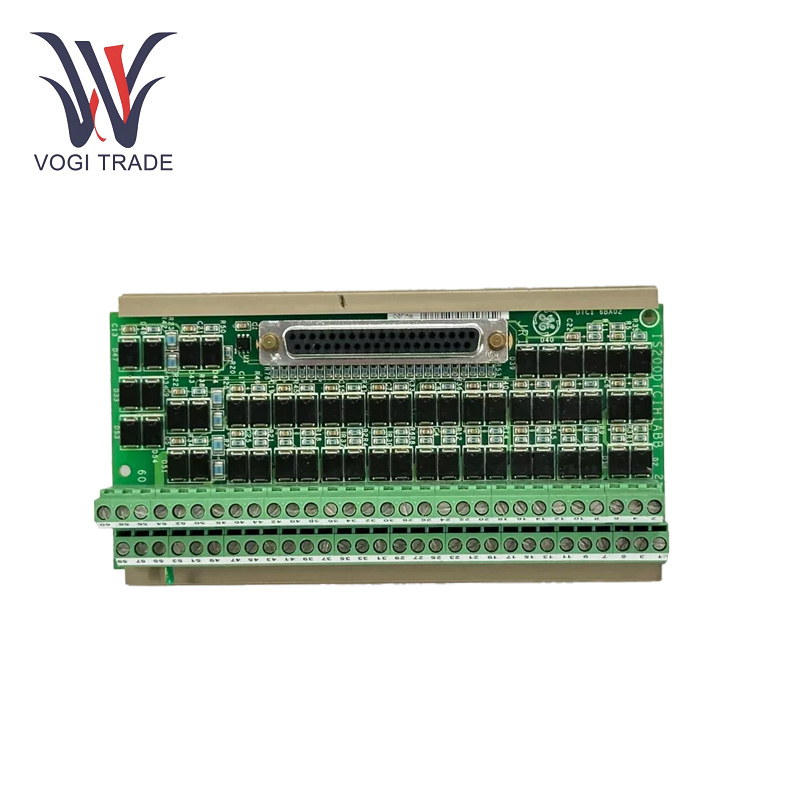

نام تجاری: GEتوضیحات: تابلوی پایانه ایزوله گروهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200DTCIH1ABB سازگاری بالایی را برای ادغام آسان با جنرال الکتریک و سیستم های صنعتی موجود ارائه می دهد. با پردازش سیگنال پیشرفته برای سیگنال های آنالوگ/دیجیتال، همچنین دارای خود تشخیص جامع برای شناسایی سریع مشکل است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200DTCIH1ABB |
| شماره سفارش |
IS200DTCIH1ABB |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
30cm*18cm*10cm |
| ابعاد بسته بندی |
32cm*20cm*12cm |
| وزن |
1 کیلوگرم |
پارامترهای عملیاتی
ولتاژ عملیاتی: 24 ولت DC
انواع سیگنال ورودی: 0 - 10 ولت، 4 - 20 میلی آمپر.
انواع سیگنال خروجی: 0 - 10 ولت، 4 - 20 میلی آمپر.
رابط ارتباطی:رابط اترنت 10/100 مگابیت بر ثانیه نرخ باود رابط RS485: 9600 - 115200 بیت در ثانیه.
شماره پایانه: 48 پایانه.
دمای کاری: -20 درجه سانتیگراد تا 70 درجه سانتیگراد.
محدوده دمای عملیاتی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد.
سطح حفاظت: IP20.
ویژگی های محصول
سازگاری بالا: این یک قطعه ماشین بهینه سازی شده است که در عملکرد بر روی سیستم های مختلف جنرال الکتریک بسیار موثر است و قادر به همکاری با سایر عناصر در پیکربندی است که امکان تعامل بی دردسر و عملکرد هماهنگ را فراهم می کند. همچنین، می‌توان آن را به‌طور یکپارچه در سیستم‌های کنترل صنعتی موجود ادغام کرد، که به به‌روزرسانی‌های کمتری برای تنظیمات موجود نیاز دارد و ارتقاء و توسعه را آسان‌تر می‌کند.
پردازش سیگنال پیشرفته: دارای تجهیزات الکترونیکی پیچیده پردازش سیگنال است که می تواند سیگنال ها را با دقت دریافت، پردازش و ارسال کند. از کنترل و نظارت بر سیگنال های آنالوگ و دیجیتال برای کنترل دقیق فرآیندهای صنعتی پشتیبانی می کند. برای سیگنال های آنالوگ، مجهز به عملکرد مبدل آنالوگ به دیجیتال با وضوح بالا است که می تواند سیگنال ورودی آنالوگ را دقیقاً نمونه برداری و تبدیل کند و سیگنال دریافتی را بیشتر پردازش کند. در مواردی مانند سیگنال‌های دیجیتال، می‌تواند به سرعت و با دقت اطلاعات سیگنال را شناسایی و ارسال کند و از قابلیت اطمینان و به موقع بودن تحویل داده اطمینان حاصل کند.
خود تشخیصی جامع: GE IS200DTCIH1ABB مجهز به یک عملکرد جامع خود تشخیصی است که دائماً وضعیت عملکرد خود را بررسی می کند، مانند وضعیت مدارهای داخلی، وضعیت منبع تغذیه، و وضعیت ارتباط. در صورت تشخیص هر گونه شرایط غیرعادی یا معیوب، می تواند یک سیگنال هشدار فوری بدهد و اطلاعات خطا را ثبت کند. قابلیت های خود تشخیصی نه تنها به شناسایی سریع مسائل کمک می کند، بلکه به فرآیند تعمیر و نگهداری و عیب یابی نیز کمک می کند، که در نهایت باعث کاهش بهره وری از دست رفته و بهبود قابلیت اطمینان و نگهداری سیستم می شود.
نصب و راه اندازی
گام اولیه این است که پایه پنل را برای GE IS200DTCIH1ABB روی کنترل پنل قرار دهید. مطمئن شوید که پانل صاف و محکم باشد. با تراز کردن سوراخ‌های نصب دستگاه با سوراخ‌های پانل، دستگاه را به پنل ببندید. بسیار مهم است که پیچ ها را به طور مساوی سفت کنید تا دستگاه تاب نخورد یا تماس ضعیفی ایجاد نشود.
عیب یابی
شکست ارتباطی: اگر GE IS200DTCIH1ABB با دستگاه های دیگر ارتباط برقرار نمی کند، اولین قدم این است که بررسی کنید که آیا کابل ارتباطی به درستی وصل شده است و آیا آسیب یا قطعی وجود دارد یا خیر. در مرحله بعد، پیکربندی سریال دستگاه (نرخ باد، بیت های داده، بیت های توقف، بیت های برابری و غیره) را بررسی کنید تا مطمئن شوید که با دستگاه های متصل مطابقت دارند.
سیگنال ورودی غیر عادی: اگر سیگنال ورودی پایدار نیست یا نادرست است، ابتدا دستگاه منبع سیگنال را بررسی کنید، مثلاً آیا سنسور عادی است یا خیر. سپس، ببینید آیا کابل ورودی تداخل دریافت می کند یا اتصال زمین ضعیف است. سعی کنید ترتیبات اتصال زمین را مجدداً سیم کشی یا تقویت کنید. اگر کانال ورودی GE IS200DTCIH1ABB مشکلی نداشته باشد، ممکن است دستگاه دچار نقص سخت افزاری شده و نیاز به سرویس داشته باشد.
خطای خروجی: اگر خروجی آن به طور معمول نمی تواند دستگاه خارجی را کنترل کند، یا سیگنال خروجی غیرعادی است، ابتدا بررسی کنید که آیا کابل خروجی به درستی وصل شده است و آیا نقاط اتصال شل شده اند یا خیر. سپس، بررسی کنید که آیا دستگاه خارجی در وضعیت خوبی کار می کند، و آیا بار اضافی یا اتصال کوتاه وجود دارد. همچنین بررسی کنید که آیا پارامترهای خروجی دستگاه صحیح است یا خیر.
محدوده کاربردی
صنعت تولید برقGE IS200DTCIH1ABB اغلب در سیستم های تولید برق مانند نیروگاه های گاز و توربین بخار یافت می شود. این برای مشاهده بیش از حد و مدیریت عوامل ضروری توربین ها مانند ضریب دما، کرنش و فرآیند چرخش استفاده می شود. با تنظیم دقیق این پارامترها، عملکرد پایدار و کارآمد توربین ها را تضمین می کند و راندمان تولید برق را افزایش می دهد و مصرف انرژی را کاهش می دهد. علاوه بر این، می تواند به عنوان یک رابط ارتباطی با سایر سیستم های کنترل شبکه برق برای هماهنگ کردن اتصال به شبکه و خروجی برق عمل کند که برای حفظ پایداری شبکه مفید است.
اتوماسیون صنعتی：این دستگاه به طور گسترده ای برای کنترل فرآیندهای مختلف تولید در خطوط تولید اتوماسیون صنعتی استفاده می شود. ممکن است برای مدیریت حرکت بازوهای مکانیکی، عملکرد تسمه نقاله و ارزیابی ثبت محصولات مورد استفاده قرار گیرد. کنترل دقیق شروع و توقف و سرعت هر دستگاه الکتریکی را متوجه می شود، فرآیند تولید را بهینه می کند، راندمان تولید و کیفیت محصول را بهبود می بخشد، هزینه های نیروی کار را کاهش می دهد. به عنوان مثال، می تواند ربات های جوشکاری را در یک کارخانه تولید خودرو کنترل کند تا از دقت و کیفیت عملیات جوشکاری اطمینان حاصل شود.
صنعت پتروشیمی: می تواند پارامترهای فرآیند جریان نفت و مواد شیمیایی مانند سرعت جریان، فشار، ترکیب و غیره را اندازه گیری و کنترل کند. آنها را به دقت تنظیم می کند تا فرآیند تولید را ایمن و پایدار نگه دارد و از حوادث جلوگیری کند و در عین حال کیفیت و بازده محصول را نیز افزایش دهد. برای مثال، دما و فشار برج‌های تقطیر را می‌توان برای برآورده کردن الزامات کیفی فرآورده‌های نفتی تصفیه‌شده در فرآیند پالایش نفت کنترل کرد.
