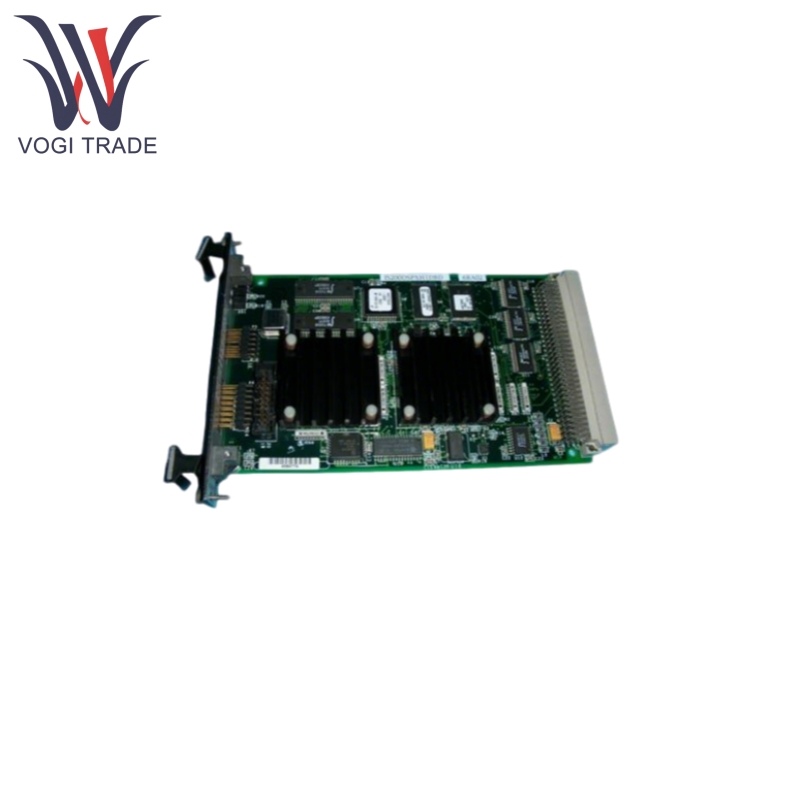

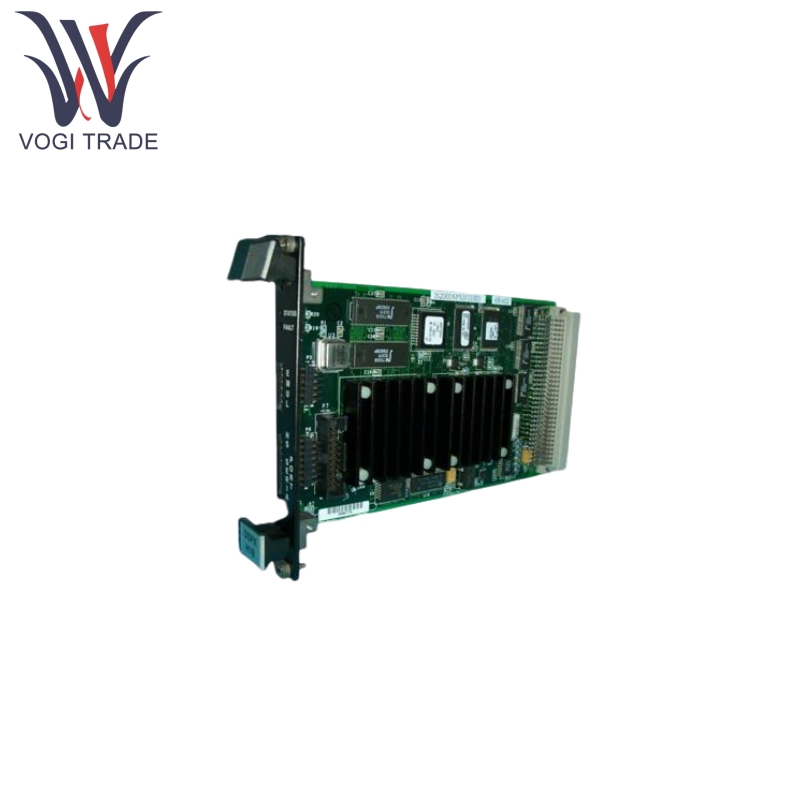

مارک: GEتوضیحات: صفحه کنترل پردازنده سیگنال دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200DSPXH1DBD هیئت مدیره پردازنده سیگنال دیجیتال به عنوان یک فرآیند با کارایی بالا اختصاص داده شده به کارهایی که نیاز به عملیات ریاضی با سرعت بالا و پیچیده ، به ویژه پردازش سیگنال مربوط به نظارت و محافظت از لرزش دارند ، خدمت می کند. کاهش بار محاسباتی بر روی کنترل کننده اصلی به آن اجازه می دهد تا ضمن ارائه قابلیت های تجزیه و تحلیل سیگنال ارتعاش حرفه ای ، روی منطق کنترل هسته تمرکز کند.
| ساخت |
سعادت |
| شماره مدل |
IS200DSPXH1DBD |
| شماره سفارش |
IS200DSPXH1DBD |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
9030900090 |
| بعد |
16*14*6cm |
| وزن |
0.9 کیلوگرم |
ویژگی های محصول
GE IS200DSPXH1DBD می تواند مجهز به یک پردازنده قدرتمند سیگنال دیجیتال قدرتمند باشد که قدرت محاسبات نقطه شناور و سرعت ساعت بالا را فراهم می کند.
عملکرد اصلی آن برای به دست آوردن ، شرایط و تجزیه و تحلیل سیگنال ها از سنسورهای ارتعاش مانند شتاب سنج ، سنسورهای سرعت ، سنسورهای سنسورهای Eddy Current KeyPhasor است.
GE IS200DSPXH1DBD برای تبدیل سیگنال های لرزش دامنه زمان به سیگنال های فرکانس دامنه برای شناسایی فرکانس های مشخصه (به عنوان مثال ، عدم تعادل روتور ، سوء استفاده ، گسل های تحمل ، وقوع تیغه و غیره) ، تبدیل سریع فوریه (FFT) را به سیگنال های دامنه فرکانس انجام می دهد.
GE IS200DSPXH1DBD منطق محافظت از لرزش را قادر می سازد (به عنوان مثال ، مقایسه نقطه تعیین شده ، هشدارها ، سفر) و به طور معمول الزامات استاندارد مانند API 670 را برآورده می کند. کانال های مختلف سیگنال های ارتعاش قابل پردازش هستند.
GE IS200DSPXH1DBD می تواند سیگنال های مرجع RPM (KeyPhasor) را برای نمونه گیری هماهنگ ، ردیابی سفارش و اندازه گیری فاز پردازش کند. از نرخ نمونه برداری بالا برای ضبط دقیق شکل موج لرزش پشتیبانی می کند.
با یک کنترلر میزبان (به عنوان مثال IS200ERBH) در یک قفسه مارک VI از طریق اتوبوس VME64 یا VME32 برای دریافت دستورات ، پیکربندی پارامترها و بارگذاری نتایج/وضعیت هشدار ارتباط برقرار می کند.
GE IS200DSPXH1DBD حاوی RAM (برای پردازش داده ها) و ROM/Flash (برای ذخیره سازی سیستم عامل/برنامه) است. این شاخص ها باعث شده است که وضعیت قدرت ، وضعیت عملکرد ، وضعیت گسل و وضعیت ارتباطی را نشان دهد.
GE IS200DSPXH1DBD می تواند سیگنال های سنسور ارتعاش و سیگنال های KeyPhasor را از طریق اتصالات با چگالی بالا (به عنوان مثال D-Sub یا DIN) دریافت کند.
محصول با استفاده از اصل
ورودی های سیگنال GE IS200DSPXH1DBD سیگنال هایی از سنسورهای لرزش نصب شده بر روی توربوماشین و همچنین سیگنال مرجع RPM KeyPhasor است که از طریق کابل های اختصاصی به اتصالات I/O در قسمت جلوی صفحه وصل می شوند.
تهویه سیگنال GE IS200DSPXH1DBD ، مدار جلوی آنالوگ روی صفحه است که سیگنال های ورودی ضعیف ، از جمله فیلتر (ضد عقل) ، تقویت/میرایی (تنظیم افزایش) و تحریک سنسور IEPE (در صورت کاربرد) را شرط می کند. سیگنال آنالوگ شرطی توسط یک مبدل آنالوگ به دیجیتال با سرعت بالا و با وضوح بالا (ADC) به یک سیگنال دیجیتال تبدیل می شود.
سیگنال دیجیتال GE IS200DSPXH1DBD به هسته DSP در داخل ، که الگوریتم های اصلی تجزیه و تحلیل FFT از سیگنال ارتعاش و محاسبه طیف فرکانس (دامنه ، فاز) را انجام می دهد ، تغذیه می شود. سیگنال KeyPhasor برای محاسبه سرعت چرخش و زاویه فاز برای نمونه گیری هماهنگ (تجزیه و تحلیل سفارش) پردازش می شود.
مقادیر لرزش کلی (اوج ، RMS ، PK-PK) ، دامنه های خاص باند ، فاز ها را محاسبه می کند و با زنگ های تنظیم کاربر و نقاط تنظیم سفر مقایسه می شود. سایر الگوریتم های تشخیصی پیشرفته ممکن است انجام شود.
نتایج پردازش DSP (داده های طیف ، وضعیت هشدار ، وضعیت سفر ، مقادیر فرآیند و غیره) از طریق اتوبوس VME به یک کنترلر اصلی (به عنوان مثال ، IS200ERBH) در RACK MARK VI منتقل می شود.
کنترل کننده میزبان در تعامل است و وظیفه پیکربندی پارامترهای صفحه DSPX را دارد (نرخ نمونه ، افزایش ، تنظیمات زنگ هشدار ، تنظیمات فیلتر و غیره). داده های پردازش شده و اطلاعات وضعیت را از صفحه DSPX دریافت کنید. داده های ارتعاش ، هشدارها و گزارش های رویداد را در سراسر سیستم Mark VI HMI/Control (به عنوان مثال ، Cimplicity ، ToolboxST) برای بررسی و تشخیص اپراتور ادغام می کند.
پارامتر محصول
جزئیات زیر GE IS200DSPXH1DBD صفحه کنترل پردازنده سیگنال دیجیتال است
به طور معمول از 8 یا بیشتر کانال سیگنال لرزش/فرآیند پشتیبانی می کند (به عنوان مثال ، 8 لرزش + 2 keyphasor)
سیگنال های ولتاژ را از شتاب سنج IEPE ، سنسورهای سرعت ، پیش تقویت کننده پروب جریان گرداب می پذیرد
ADC با وضوح بالا (به طور معمول 16 بیت یا بالاتر)
نرخ نمونه بالا ، تا ده ها کیلوهرتز یا بیشتر ، بسته به پیکربندی و تعداد کانال ها
سود قابل برنامه ریزی برای اسکان حساسیت های مختلف سنسور (به عنوان مثال 1 ولت ، 5 ولت ، 10 ولت)
به طور معمول 1-2 کانال برای مرجع دور در دقیقه/فاز (پالس TTL/24V را می پذیرد)
رابط اصلی: اتوبوس VME64/VME32 (اتصال P1/J1)
ولتاژ: +5VDC (اصلی) ، 12VDC یا 15VDC ± (ممکن است برای تحریک جلوی آنالوگ یا سنسور استفاده شود)
مصرف برق: به طور معمول در محدوده 15w تا 30w
دمای کار: استاندارد صنعتی ، به طور معمول 0 درجه سانتیگراد تا +60 درجه سانتیگراد (32 درجه فارنهایت تا 140 درجه فارنهایت) یا گسترده تر
دمای ذخیره سازی: به طور معمول -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)
رطوبت: نیازهای زیست محیطی صنعتی را برآورده می کند (به عنوان مثال ، 5 ٪ تا 95 ٪ عدم پذیرش)
رتبه بندی محافظت: برای نصب در محوطه Mark VI ، ارائه IP20 یا حفاظت معادل طراحی شده است
