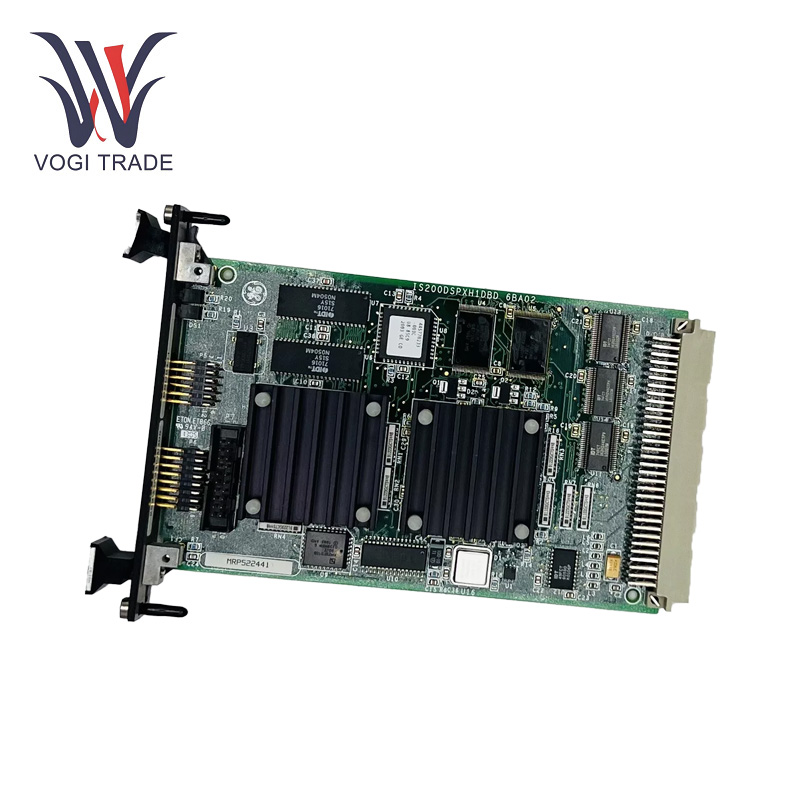

نام تجاری: GEتوضیحات: برد کنترل پردازنده سیگنال دیجیتالوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 6مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200DSPXH1D یک برد کنترلی پردازشگر سیگنال دیجیتال (DSP) است که در سیستم کنترل تحریک GE EX2100 استفاده می شود که با کنترل عملکردهای تنظیم کننده موتور، پل زدن و دروازه، نقشی حیاتی در مدیریت سیستم تحریک توربین ایفا می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200DSPXH1D |
| شماره سفارش |
IS200DSPXH1D |
| کاتالوگ |
EX2100 |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40*20*10 سانتی متر |
| ابعاد بسته بندی |
42cm*22cm*12cm |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
ولتاژ منبع تغذیه: 26 ولت - 30 ولت DC (نامی 28 ولت DC)
دمای عملیاتی: -20 درجه سانتی گراد تا 60 درجه سانتی گراد (بهینه: -10 درجه سانتی گراد تا 50 درجه سانتی گراد)
فرکانس ساعت: ده ها تا صدها مگاهرتز
انواع سیگنال پردازش شده: داده های تبدیل آنالوگ به دیجیتال، سیگنال های کنترل دیجیتال، خروجی های سنسور
پارامترهای پیکربندی نرم افزار: تنظیمات پردازش سیگنال، تنظیمات پروتکل ارتباطی، تنظیمات حالت عملیات
ویژگی های محصول
پردازش سیگنال: GE IS200DSPXH1D می تواند به عنوان یک ماژول پردازش سیگنال دیجیتال برای انجام عملیات ریاضی روی سیگنال های ورودی استفاده شود. این به آن اجازه می دهد تا اشکال سیگنال های متعددی را پردازش کند، از جمله، اما نه محدود به داده های تبدیل شده از فرمت های آنالوگ به دیجیتال، سیگنال های کنترل دیجیتال، و حسگرها.
محاسبه داده ها: برای محاسبه سریع داده ها بهینه شده است. GE IS200DSPXH1D از عملیات ریاضی رایج مانند جمع، تفریق، ضرب، و تقسیم و همچنین عملیات پیشرفته‌تر پشتیبانی می‌کند. این عملیات می‌تواند در کاربردهای مختلف مانند تجزیه و تحلیل طیف و پردازش بازخورد سیستم کنترل بسیار مهم باشد.
Functionماهیت رابط ها: GE IS200DSPXH1D رابط هایی برای ارتباط با سایر عناصر در سیستم کنترل می دهد. به طور خاص، این رابط‌ها پورت‌های ورودی و خروجی را ارائه می‌کنند که می‌توانند داده‌ها را از حسگرها دریافت کنند و داده‌های پردازش شده را به محرک‌ها یا سایر ماژول‌های کنترلی منتقل کنند.
کنترل و نظارت: GE IS200DSPXH1D در سیستم کنترل و مانیتورینگ نقش دارد. ماژول کنترل سطح پایین می تواند دستورات کنترلی را از ماژول های کنترل سطح بالاتر دریافت کند و آنها را به عملیات برای دستگاه های متصل تبدیل کند.
نصب و راه اندازی
نصب فیزیکی: ماژول GE IS200DSPXH1D در یک شکاف یا مکان خاص در کابینه سیستم کنترل GE Mark VI نصب شده است. یک مکانیسم چفت یا پیچ روی آن وجود دارد و شما آن را قفل می کنید. این ماژول را قفل می کند تا در اثر لرزش یا شوک مکانیکی ناشی از شرایط عملیاتی شل نشود.
روشن کنید: مطمئن شوید که سیم های برق با قطبیت مناسب به پایانه های ورودی برق وصل شده اند. با این حال، به دلیل اتصال معکوس برق ممکن است باعث آسیب دائمی ماژول شود.
پیکربندی نرم‌افزار: ماژول باید با نرم‌افزار GE پیکربندی شود. این فرآیند می‌تواند شامل تعیین پارامترهای پردازش سیگنال، پروتکل‌های ارتباطی و حالت‌های عملیاتی باشد.
محدوده کاربردی
سیستم کنترل توربین: کنترلر GE IS200DSPXH1D معمولا در سیستم های کنترل توربین مانند توربین های گازی و توربین های بخار استفاده می شود. با پردازش و تجزیه و تحلیل داده های حسگرها (دما، فشار، ارتعاش و غیره)، از عملکرد ایمن و کارآمد توربین پشتیبانی می کند. چنین محاسباتی امکان کنترل سرعت، متعادل‌سازی بار و تشخیص عیب را فراهم می‌کند و به الگوریتم‌های کنترل توربین کمک می‌کند تا به توربین در شرایط مختلف عملکرد بهینه کمک کند.
Iخودرو صنعتییون: می توان از آن در فرآیندهای تولید در اتوماسیون صنعتی برای کنترل و بهینه سازی فرآیند استفاده کرد. این می تواند داده های دیجیتال را از سنسورهای خط تولید مدیریت کند، پارامترهای فرآیند را در زمان واقعی تنظیم کند، سیستم را خودکار کند، کیفیت محصول و کارایی تولید را بهبود بخشد. در سیستم های کنترل موتور، سیستم های کنترل تسمه نقاله و غیره.
تولید برق: در نیروگاه ها برای کنترل و نظارت بر تجهیزات تولید برق استفاده می شود. با پردازش سیگنال های الکتریکی و انجام محاسبات کنترلی، می تواند به همگام سازی شبکه، نظارت بر کیفیت توان و کنترل فرآیند تولید برق کمک کند.
عیب یابی
Poمسائل تامین: اگر ماژول روشن نمی شود، ولتاژ تغذیه ورودی ماژول را با یک ولت متر تست کنید. بررسی کنید که در محدوده است و خطوط برق به درستی قلاب شده باشند. اگر مدار منبع تغذیه سالم است، بررسی کنید که آیا فیوز منفجر شده است یا مدارشکن قطع شده است. در صورت سوختن فیوز آن را با یک فیوز با درجه مناسب تعویض کنید و علت مشکل را بررسی کنید.
مشکلات مربوط به مدیریت سیگنال: اگر مشکلی در پردازش سیگنال شناسایی شد، اتصالات سیگنال ورودی و خروجی را بررسی کنید. اطمینان حاصل کنید که کابل ها محکم به هم وصل شده اند و هیچ آسیبی به کابل ها وارد نشده است. یکپارچگی سیگنال و سطوح ولتاژ را با یک مولتی متر یا اسیلوسکوپ تأیید کنید. به دنبال نویز یا تداخل سیگنال باشید. این می تواند به دلیل اتصال زمین بد، استقرار یا رابط الکترومغناطیسی خارج باشد. در صورت نیاز به بهبود، زمین و سپر را در صورت لزوم.
ماژول خراب است: اگر ماژول به طور غیرمنتظره ای رفتار می کند یا اصلاً کار نمی کند، به دنبال کدهای خطا یا پیام های تشخیصی ارسال شده توسط خود ماژول باشید. آنها سرنخ هایی در مورد آنچه که ممکن است باعث این مشکل شده باشد ارائه می دهند. مؤلفه را مجدداً راه اندازی کنید یا سعی کنید کل سیستم را مجدداً راه اندازی کنید. ارزش راه اندازی مجدد سیستم را دارد تا ببینید آیا راه اندازی مجدد مشکل نرم افزاری را حل می کند یا خیر. اگر مشکل ادامه داشت، به‌روزرسانی‌های نرم‌افزار یا سفت‌افزار لازم را برای ماژولی که دارید بررسی کنید. ممکن است مشکل سخت افزاری وجود داشته باشد، اگر مشکل ادامه یابد. ببینید آیا اجزایی دارای تراشه سوخته یا اتصالات شل شده اند.
خطای پیکربندی: اگر ماژول در حین کار به شکل غیرمنتظره ای رفتار کرد، پیکربندی را بررسی کنید. توابع پایه (یا حالت های زمانی یا مکانی برای پروتکل های ارتباطی).
