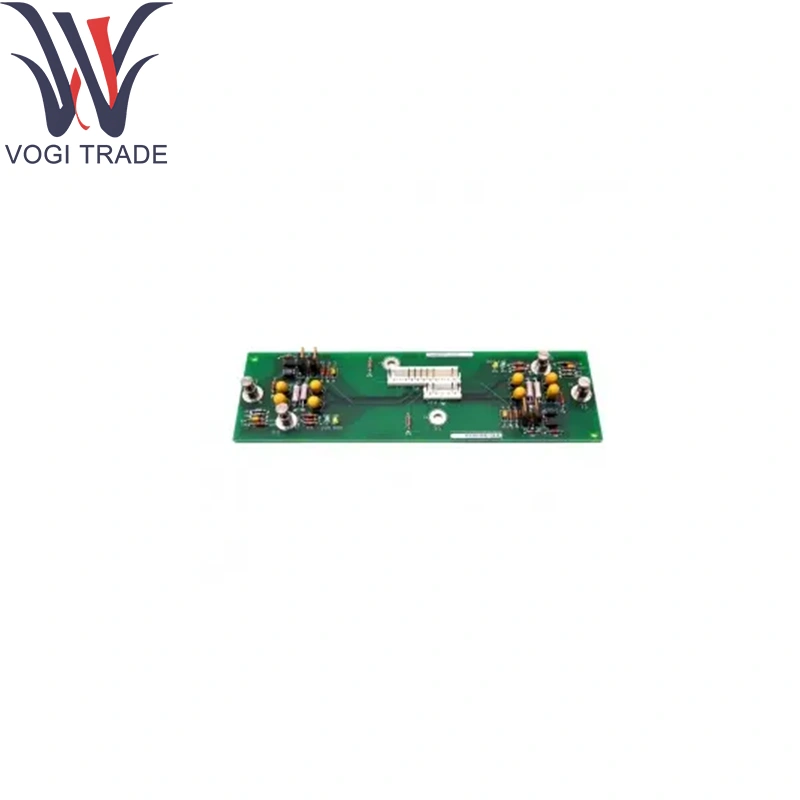

GE IS200DAMCG1A

پارامترهای فنی

عملکرد: تقویت کننده درایو دروازه و رابط برای یک مرحله فاز IGBT

اجرای ماژول: GE IS200DAMCG1A

رتبه بندی قاب: 250 سری نوآوری درایو می شود

ماژول IGBT: Powerrex CM400HA-28H (یک دستگاه بالا و یک پایین در هر صفحه)

ورودی منبع تغذیه: ریل های DC / 7.5 ولت DC از RACK CONTROL

خروجی های درایو: کانال های دروازه 2 × جدا شده از طریق رابط GE IS200DAMCG1A

LED های وضعیت: 4 در هر صفحه (DS1/DS2 زرد برای وضعیت درایو ؛ DS3/DS4 Green برای نشانه های بدون گسل)

اتصالات:

جفت گیری عقب به رابط شخصیتی Bridge IS200BPIA

ترمینال های نوع پیچ در جلوی آن برای مهار بین ماژول

محافظت و انزوا:

جداسازی گالوانیک دروازه درایو> 1 کیلو ولت

قفل زیر/بیش از حد ولتاژ در تجهیزات دروازه درایو

شبکه های سرکوب گذرا یکپارچه در GE IS200DAMCG1A

تابع محصول

GE IS200DAMCG1A پالس های کنترل سطح پایین را به سیگنال های دروازه با جریان بالا برای IGBT ها تقویت می کند. این امر به طور فعال شرایط درایو و گسل را از طریق تشخیص در صفحه نظارت می کند ، و GE IS200DAMCG1A را قادر می سازد تا از طریق جداسازی یکپارچه ، ولتاژ و شبکه های سرکوب گذرا ، از هر دو کنترل الکترونیک کنترل و نیمه هادی های قدرت محافظت کند.

ماژول های پشتیبانی اصلی

رابط شخصیت پل (BPIA):

هیئت مدیره IS200BPIA که رابط منطق کنترل چند تخته GE IS200DAMCG1A را کنترل می کند

کنترل CPU قفسه کنترل:

کنترلر سری نوآوری صدور دستورات دروازه درایو از طریق GE IS200DAMCG1A

مجامع IGBT:

ماژول های فاز پا CM400HA-28H رانده شده توسط GE IS200DAMCG1A

اجزای پسوند

کیت های مهار:

کابل های چند هسته ای از پیش سیم که در پایانه های GE IS200DAMCG1A خاتمه می یابد

مجامع LED یدکی:

بسته های جایگزینی (DS1 -DS4) برای تشخیص GE IS200DAMCG1A

ماژول های سرکوب گذرا:

تابلوهای Snubber RC قابل تعویض با GE IS200DAMCG1A سازگار

سخت افزار نصب:

لوازم جانبی VME برای نصب ایمن GE IS200DAMCG1A

پشتیبانی نرم افزاری

پیکربندی:

هیچ پارامتر محلی محرک محلی تنظیم شده توسط کنترلر ؛ GE IS200DAMCG1A به عنوان رابط منفعل عمل می کند

تشخیص:

شاخص های گسل از GE IS200DAMCG1A که از طریق BPIA به کنترلر منتقل می شود

مستندات:

مراحل نصب در دفترچه راهنمای GEI-100262A (بخش 5.3: GE IS200DAMCG1A ادغام)
