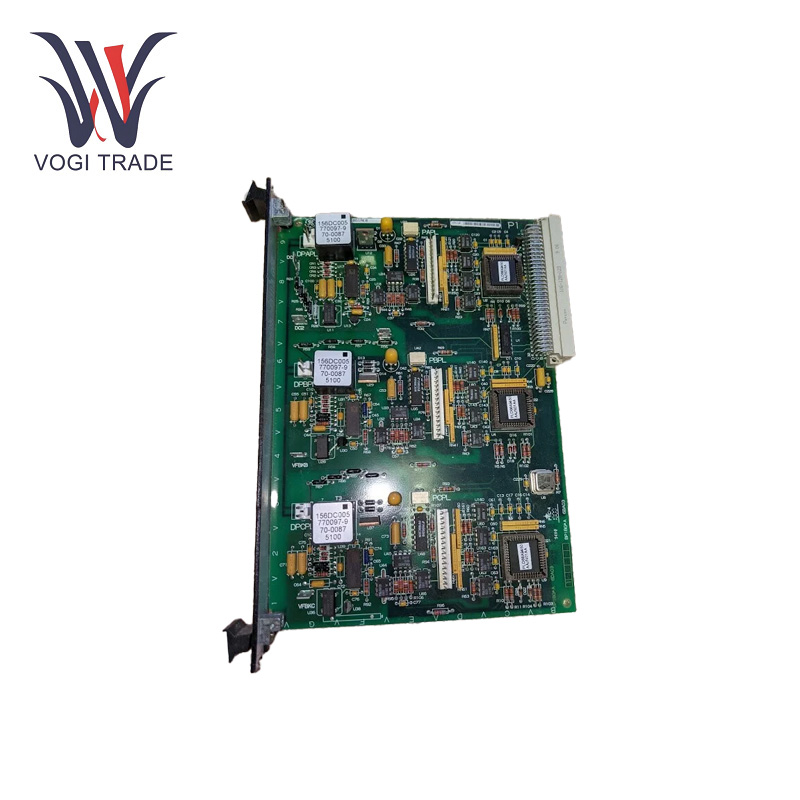

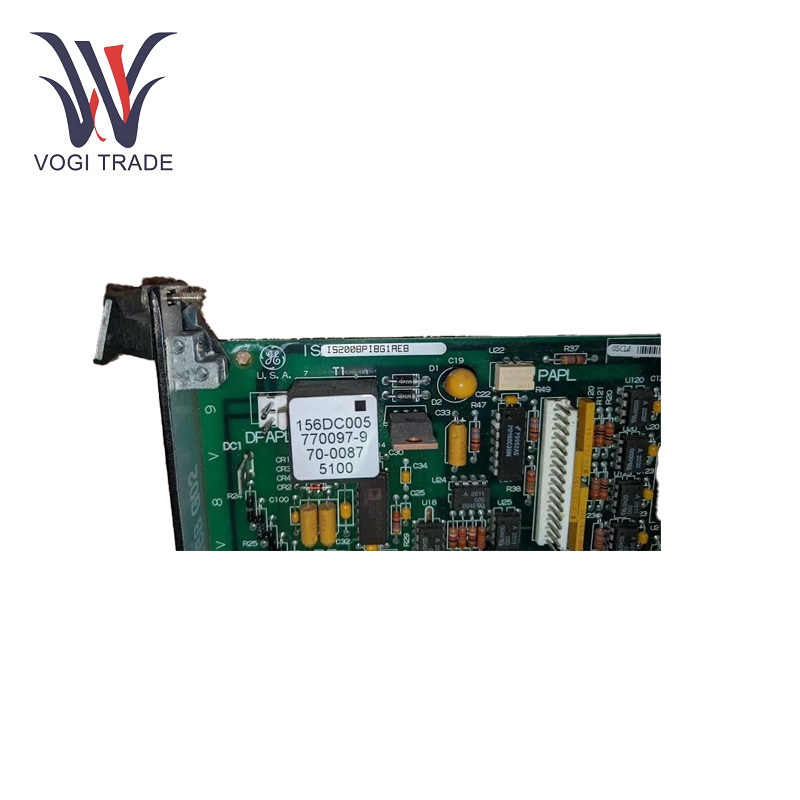

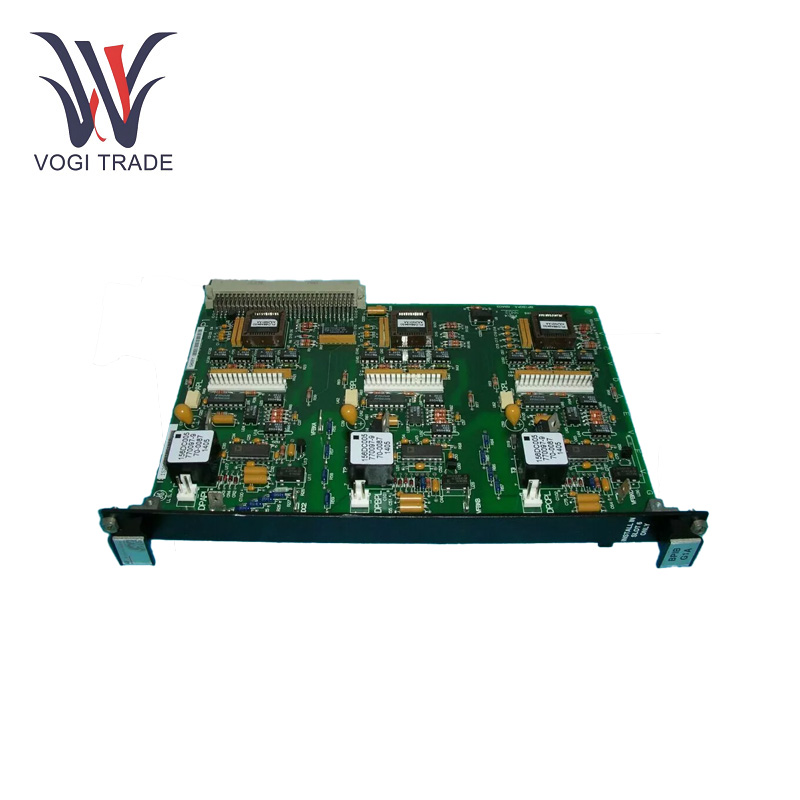

نام تجاری: GEتوضیحات: صفحه رابط شخصیت پلوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 12مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200BPIBG1AEB می‌تواند خطاهای بردهای درایور گیت را بگیرد، به واحدهای پردازشی مرتبط هشدار دهد، دارای کنترل خطای هر فاز و هر گیت است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200BPIBG1AEB |
| شماره سفارش |
IS200BPIBG1AEB |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40*20*5 سانتی متر |
| ابعاد بسته بندی |
42cm*22cm*7cm |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
مخفف عملکردی / مخفف: BPIB.
بازخورد ولتاژ لینک DC VCO محدوده: 0-20 مگاهرتز
ورودی برق: 17.7 VAC و 5 VDC.
درایو IGBTER، IN Power، ایزوله 5 VDC MAX= 500 میلی آمپر
دمامحدوده عملیاتی erature: O ° C تا 60 ° C.
محدوده دمای ذخیره سازی: -40 درجه سانتی گراد ~ 85 درجه سانتی گراد.
محدوده رطوبت: 5% تا 95%
ویژگی های محصول
ثبت و گزارش خطا: GE IS200BPIBG1AEB همچنین می تواند عیوب شناسایی شده توسط بردهای درایور گیت را ثبت کند. همچنین به واحدهای پردازش مرتبط با اطلاعات خطا هشدار می دهد. در هر فاز همچنین دارای کنترل خطای درایورهای دروازه و قفل هر گیت است. خطاهای چفت شده مرتبط با مدار درایور در خط خطای فاز P که IGBT مجاور آن فرمان داده می شود، گزارش می شود.
دروازهراننده. این ولتاژ جدا شده از تغذیه 17.7 VAC مشتق شده است که باعث افزایش پایداری انتقال سیگنال و قابلیت ضد تداخل می شود.
نصب و راه اندازی
GE IS200BPIBG1AEB پایه قفسه ای از نوع VME است. کانکتور P1 در لبه پشتی برد اتصال آن را به قفسه تسهیل می کند. یک صفحه جلوی باریک، گیره‌هایی را نگه می‌دارد تا برد را در جای خود در قفسه VME نگه دارد. این برد همچنین دارای شش کانکتور پلاگین برای اتصال به بردهای مختلف IGBT و همچنین پنج کانکتور ضربه‌گیر در پشت صفحه جلویی برای سنجش سیگنال‌های فاز A، فاز B، فاز C، لینک مثبت DC و لینک منفی DC است.
عیب یابی
بدون خروجی سیگنال: اگر سیگنال خروجی از GE IS200BPIBG1AEB وجود ندارد، اولین قدم این است که کانکتور P1 را که یک قسمت IS200BPIBG1AEB را به دیگری متصل می کند، بررسی کنیم، آیا به درستی وارد شده است و از بین نرود یا آسیب نبیند. سپس، بررسی کنید که منبع تغذیه ولتاژ مناسب را خروجی می‌دهد. اگر منبع تغذیه و اتصال عادی باشد، مدار تهویه سیگنال داخلی احتمالاً در این مرحله از کار افتاده است و برد باید توسط یک متخصص تعویض یا تعمیر شود.
برخی از مسائلی که علت آن به وضوح شناسایی نشده است - تشخیص اینکه آیا تابلوهای درایور گیت متصل کار می کنند یا خیر. اگر برد بدون هیچ دلیل مشخصی نشانه خطا را نشان دهد NABER_NOTIFICATION GE IS200BPIBG1AEB -- بردهای درایور گیت گاهی ممکن است باعث خرابی IS200BPIBG1AEB شوند. همچنین دستگاه های EPLD را روی برد تأیید کنید. با این حال، اگر مشکلی در برنامه‌نویسی EPLD یا عملکرد EPLD وجود داشته باشد، نشانه‌های خطای نامناسب نیز ممکن است ایجاد شود.
گرم شدن بیش از حد: در صورتی که GE IS200BPIBG1AEB بیش از حد گرم شد، ابتدا بررسی کنید که گرما به خوبی اتلاف شود و در محیط تهویه اطراف برد انسداد وجود نداشته باشد. سپس، ببینید که آیا ولتاژ منبع تغذیه بسیار پایدار است یا خیر.
محدوده کاربردی
GE IS200BPIBG1AEB معمولاً در کنترل توربین گاز، به ویژه در سیستم هایی مانند Mark VI استفاده می شود. این برد درایو IGBT توربین گاز را کنترل می کند، که به ویژه برای راه اندازی توربین گاز بسیار مهم است و برای افزایش عملکرد و قابلیت اطمینان سیستم های تولید برق توربین گازی کار می کند.
سیستم های توربین بخار: برای سیستم های کنترل توربین بخار نیز قابل استفاده است. IS200BPIBG1AEB در توربین های بخار برای تنظیم سیگنال و نظارت بر خطای پل محرک IGBT استفاده می شود که عملکرد توربین بخار را با بهینه سازی عملکرد آن از طریق کنترل سرعت و قدرت کنترل می کند.
مجموعه های درایو اتوماتیک توربین بادیGE IS200BPIBG1AEB بخشی از سری Mark VI است که در مجموعه های درایو اتوماتیک توربین بادی کاربرد دارد. این در کنترل و مدیریت سیستم های تبدیل و محرکه انرژی توربین بادی، تضمین عملکرد روان و تولید انرژی موثر توربین های بادی نقش دارد.
