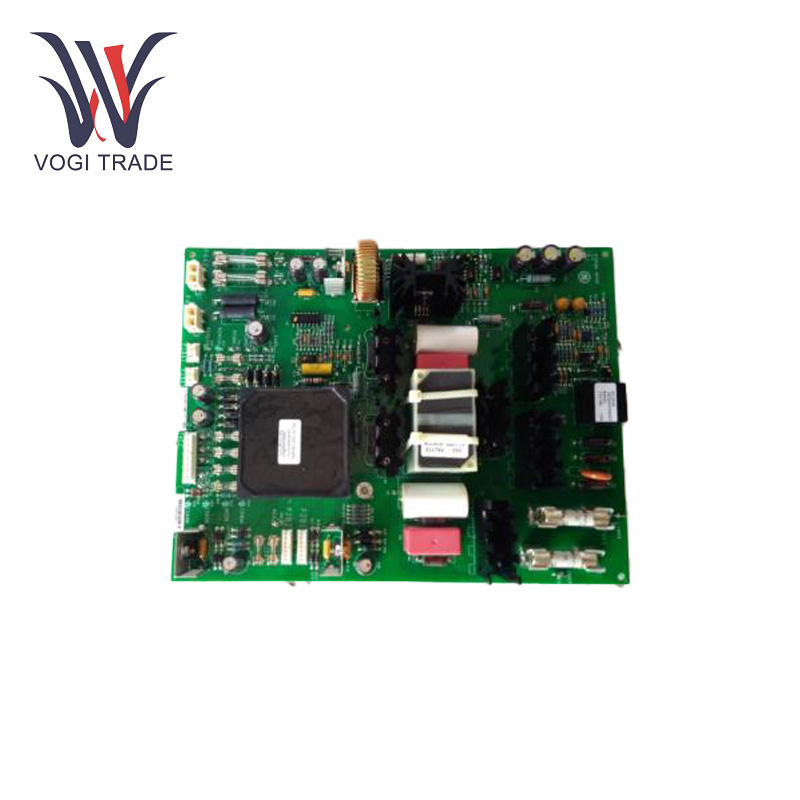

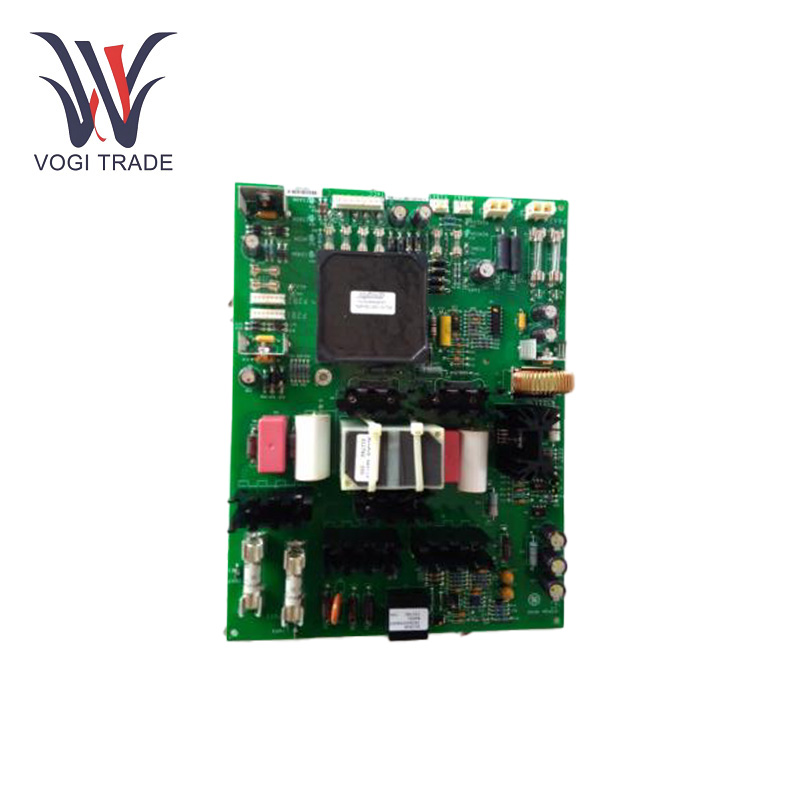

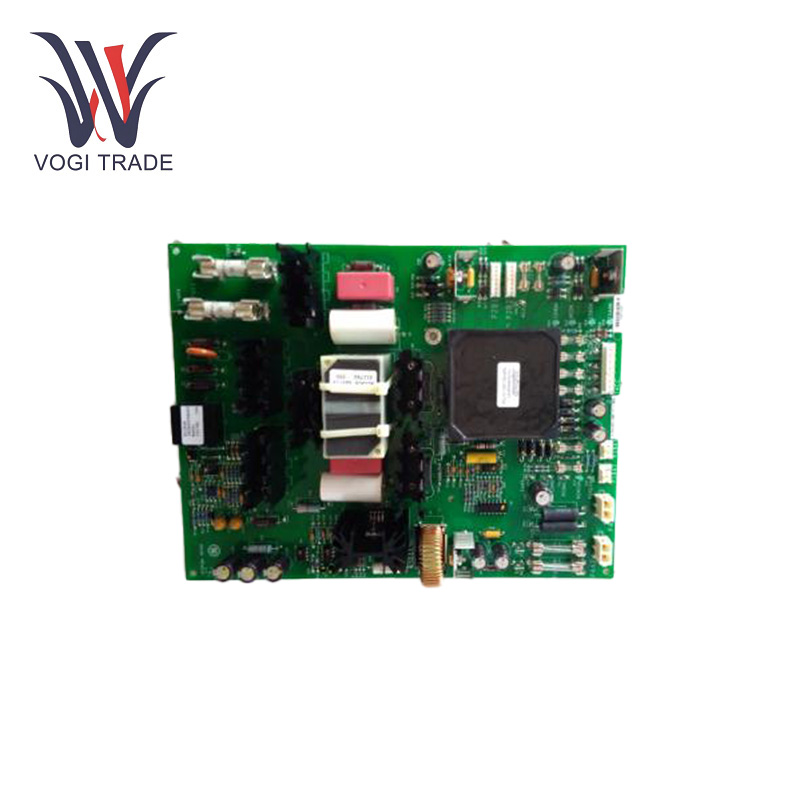

GE IS200BPIAG1AEB

پارامترهای عملیات

Pولتاژ منبع تغذیه: 5 ولت DC

حساسیت ورودی و خروجی: درایو گیت، سیگنال های خطای شنت و داده های برنامه را از برد BPIA کنترل می کند

محدوده دمای عملیاتی: -15 درجه سانتیگراد تا +55 درجه سانتیگراد

سطح حفاظت: حفاظت صنعتی; حساس به استاتیک، نیاز به رسیدگی دقیق دارد

اتصال دهنده ها: کانکتورهای مختلف برای اتصالات سیگنال و فاز، از جمله 6 کانکتور پین عمودی مرد و کانکتورهای stab-on برای پیوند DC و سیگنال های حسگر فاز

ویژگی های اضافی: شامل حافظه 1024 بیتی، قطعات الکترونیکی مختلف مانند ترانزیستورها و مقاومت ها می باشد

ویژگی های محصول

رابط سیستم: کارت به عنوان پلی بین BPIA/BPIB TYPE متصل به درایو سری نوآوری عمل می کند و در عین حال ارتباط و رفع نیازهای توربین را ارائه می دهد.

کنترل سیگنال:  GE IS200BPIAG1AEB سیگنال‌های درایو گیت، سیگنال‌های خطای شنت و داده‌های برنامه را به و از برد BPIA مدیریت می‌کند.

I/O: برد سیگنال های تشخیص فاز، سیگنال های مثبت و منفی DC را ارائه می دهد و روی سیگنال های ولتاژ، سیگنال های جریان، سیگنال های خطا و بسیاری از سیگنال های دیگر از این قبیل کار می کند.

اتصال دهنده ها:شش کانکتور پین عمودی نر برای اتصالات فاز A، B و C IGBT. پنج کانکتور روشن برای حس کردن سیگنال های فاز A، B، C و DC (+)، (-).

دستگاه حافظه 1024 بیتی: GE IS200BPIAG1AEB همچنین دارای یک دستگاه حافظه سریال 1024 بیتی است که شناسه برد و اطلاعات ویرایش را ذخیره می کند. این به تعمیر و نگهداری و عیب یابی برای شناسایی کارت کمک می کند.

اتصال اولیهr: برد با استفاده از این کانکتور به رک VME متصل می شود.

سایر اتصالات: علاوه بر این، GE IS200BPIAG1AEB دارای مجموعا هفت کانکتور بر روی برد است که شامل درایو گیت و پین های سیگنال حسگر است.

اجزای کلیدی: این کارت دارای سه ترانسفورماتور، شش ترانزیستور و نه آرایه شبکه مقاومت است که عملکردهای کنترل سیگنال و سیستم را تشکیل می دهند.

حساس به استاتیکGE IS200BPIAG1AEB یک برد حساس به استاتیک است که ممکن است در اثر تخلیه الکترواستاتیک (ESD) آسیب ببیند و بنابراین باید با احتیاط کار کرد. بنابراین اتصال زمین خوب و اقدامات احتیاطی در هنگام نصب و نگهداری لازم است.

حفاظت صنعتی:حفاظت صنعتی ثبت شده سیستم حفاظت صنعتی ویژه کنترل توربین ها در نیروگاه های تولید برق.

نصب و راه اندازی

Slot سازگاری:این GE IS200BPIAG1AEB اغلب در یک رک VME در یک شکاف تعیین شده برای رابط بین سیستم CS3000 و سایر دستگاه ها نصب می شود.

شناسایی: برد دارای یک صفحه با برچسب و علامت شناسه برای سهولت نصب است.

محدوده کاربردی

اتوماسیون صنعتی: GE IS200BPIAG1AEB در مقیاس بزرگ برای کنترل خطوط تولید در کارخانه ها استفاده می شود. می تواند بر عملکرد تسمه نقاله، بازوهای رباتیک و ابزارهای ماشینکاری نظارت کند و کارایی و کیفیت محصول را بهبود بخشد.

تولید برق: کاربردهای احتمالی شامل کنترل توربین های ژنراتور، تنظیم کننده های ولتاژ و نیروگاه ها در سیستم منبع تغذیه است. این به تضمین تولید و تحویل پایدار برق به شبکه کمک می کند.

روغن and گاز: پمپ ها، کمپرسورها و شیرها را در پالایشگاه ها و سکوهای حفاری هدایت می کند. این می تواند در شرایط شدید از جمله محیط های پرفشار و خطرناک، خورنده یا انفجاری کار کند.

عیب یابی

نشانگرهای LED: LED IMOK را برای وضعیت عملیاتی بررسی کنید. اگر LED خاموش است یا چشمک می زند، ممکن است مشکل ارتباط یا برق وجود داشته باشد.

یکپارچگی اتصال: مطمئن شوید که همه کانکتورها، از جمله کانکتورهای P1 و stab-on، محکم هستند و آسیبی نمی بینند.

منبع تغذیه: مطمئن شوید که برد از منبع تغذیه 5 ولت DC مناسب تغذیه می شود.

بگوتایید ملی:SignalTraverse را از طریق عیب یابی بررسی کنید تا مطمئن شوید که انتقال و دریافت سیگنال بین سیستم کنترل و درایو صحیح است.

تست حافظه: بررسی کنید که دستگاه حافظه 1024 بیتی به درستی کار می کند. خطاهایی که نیاز به تعویض برد دارند معمولاً با داده های خراب یا غیرقابل دسترس نشان داده می شوند.

عوامل محیطی: بررسی کنید که برد در شرایط محیطی بهینه مانند دما و رطوبت کار می کند.
