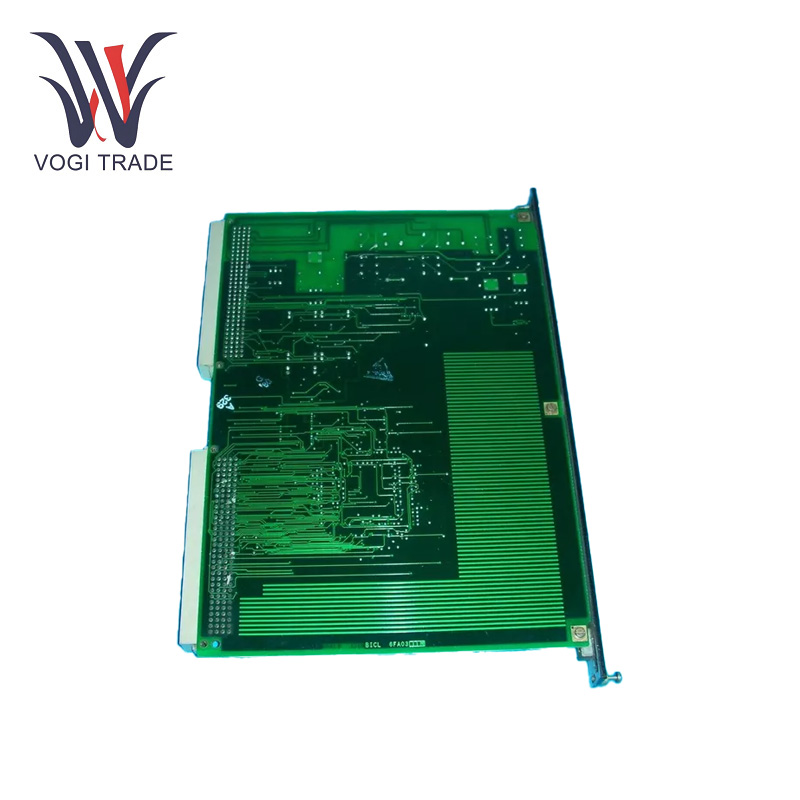

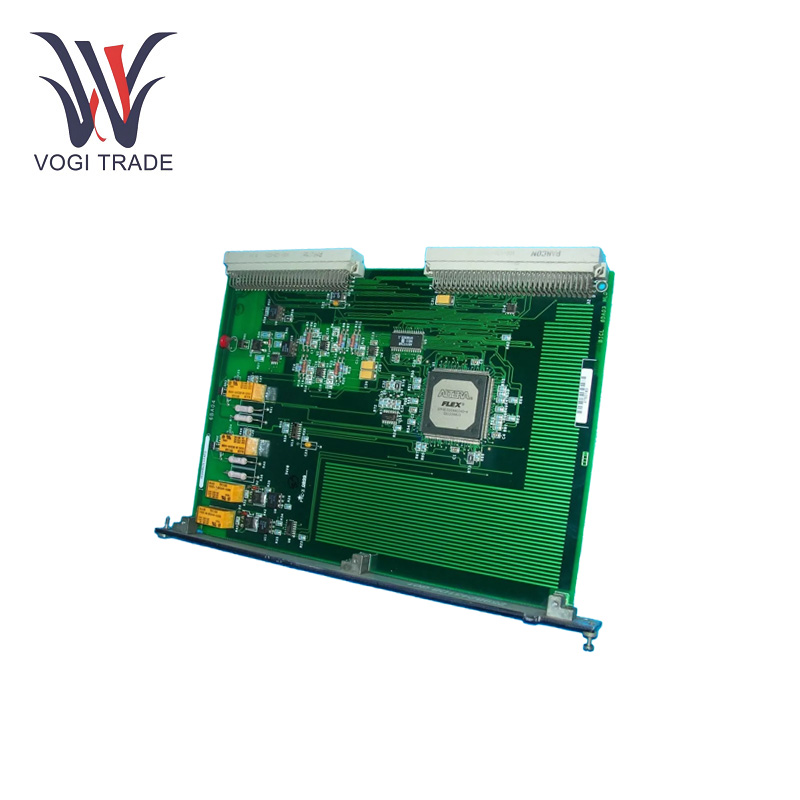

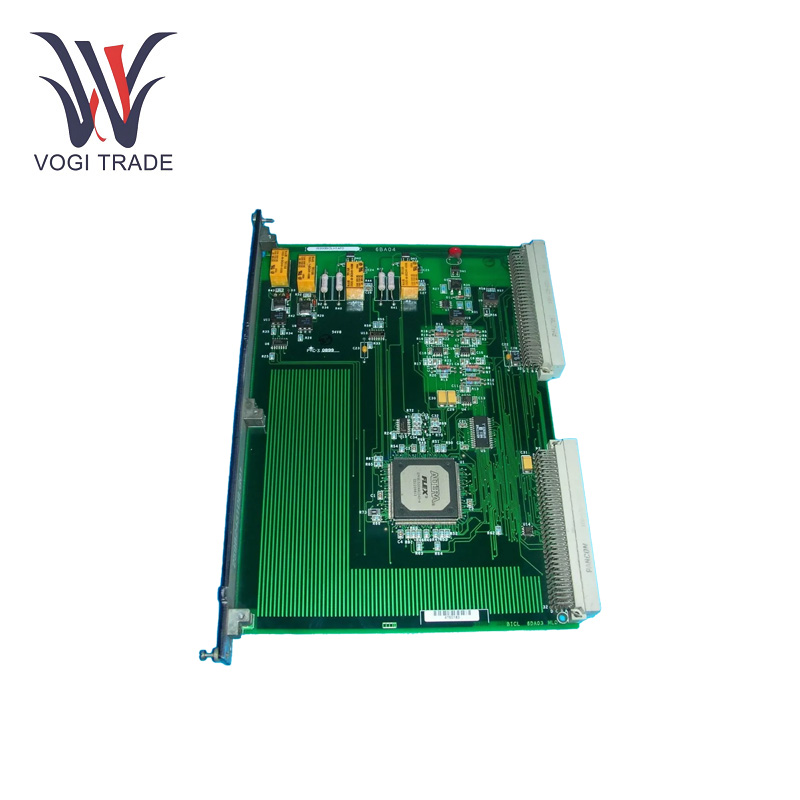

نام تجاری: GEتوضیحات: برد رابط پلوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200BICLH1AFD یک برد رابط ارتباطی است. این برد تبدیل پروتکل، تبادل بی‌درنگ داده‌ها و یکپارچه‌سازی سیستم را تسهیل می‌کند و ارتباط یکپارچه بین دستگاه‌ها و سیستم‌های کنترل مختلف را امکان‌پذیر می‌سازد.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IS200BICLH1AFD |
| شماره سفارش |
IS200BICLH1AFD |
| کاتالوگ |
مارک ششم |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40*30*5 سانتی متر |
| ابعاد بسته بندی |
42cm*32cm*7cm |
| وزن |
1.5 کیلوگرم |
پارامترهای عملیات
منبع تغذیه اسمی: 24 ولت DC
محدوده ولتاژ عملیاتی: 18 ولت DC تا 32 V DC
مصرف فعلی: معمولاً 0.5 آمپر در 24 ولت DC (جریان ممکن است بسته به پیکربندی متفاوت باشد)
پورت های ارتباطی:ارتباطات اترنت: از پروتکل های Profinet، Ethernet/IP و Modbus TCP برای ارتباطات پرسرعت از طریق اترنت پشتیبانی می کند.
ارتباط سریال: پورت های RS-232 و RS-485 برای اتصال به دستگاه های قدیمی که نیاز به ارتباط سریال دارند.
رتبه بندی حفاظت از ورود (IP).: به طور معمول IP20 (مناسب برای استفاده در داخل ساختمان در محفظه ها یا پانل های کنترل)
ویژگی های محصول
پل رابطGE IS200BICLH1AFD به عنوان یک پل مهم بین PCB کنترل اصلی درایو سری نوآورانه و چندین جزء PCB رابط شخصیتی پل عمل می کند و به عنوان پل بین آنها عمل می کند. این امکان را برای انتقال سیگنال های کنترل، سیگنال های بازخورد و داده ها بین بخش های مختلف سیستم فراهم می کند و ارتباطات و هماهنگی موثر را تسهیل می کند.
نظارت بر دما: برد از نظارت بر دمای محیط و پل پشتیبانی می کند. سیستم کنترل می تواند از راه دور با تشخیص دمای سیستم و تخمین کارایی دستگاه های الکترونیکی از گرمای بیش از حد جلوگیری کند.
کنترل سرعت PWMGE IS200BICLH1AFD می‌تواند با یک سیستم کنترل سرعت مدوله‌شده با عرض پالس ارتباط برقرار کند، که همچنین می‌تواند سرعت هر چیزی که به آن متصل است (معمولاً موتورها و ژنراتورها) در سیستم‌های گاز صنعتی یا توربین بخار را کنترل کند.
Faultدست زدن به رشته: GE IS200BICLH1AFD می‌تواند با رشته‌های خطای پانل و سیستم برای نمایش پیام‌ها/آلارم‌های خطا متصل شود. بنابراین، اپراتورها می توانند سیستم را نظارت کنند و پارامترهای حیاتی را در زمان واقعی مشاهده کنند، بنابراین می توانند اقدامات اصلاحی بیشتری را انجام دهند.
نصب و راه اندازی
اسلات Backplane: GE IS200BICLH1AFD در یک اسلات خاص (معمولاً شیار 5) در مجموعه درایو قرار می گیرد. برد را در شکاف مناسب قرار دهید (برای جلوگیری از ایجاد اتصالات اشتباه و آسیب رساندن به برد).
اتصال رابطکانکتورهای P1 و P2 روی صفحه پایه برد آن را به رک نوع VME متصل می کنند. نصب این کانکتورها در سوکت های مناسب روی قفسه وسیله ای مطمئن برای اتصال الکتریکی فراهم می کند.
اقدامات احتیاطی ضد الکتریسیته ساکن: اجرای اقدامات ضد الکتریسیته ساکن هنگام نصب قطعات مهم است. این به معنای استفاده از تسمه زمین برای جلوگیری از تخلیه الکترواستاتیکی است که ممکن است به قطعات الکترونیکی حساس روی برد آسیب برساند.
استفاده از تب Ejector: قبل از اینکه کاربر بخواهد برد را از رک VME خارج کند، یک زبانه اجکتور باید بلند شود، زیرا این عمل برای آزاد کردن اجزای مناسب برد از مجموعه ضروری است.
محدوده کاربرد
سیستم های توربین گاز و بخار: یکی از اجزای سیستم کنترل توربین General Electric Mark VI که برای کنترل، حفاظت و نظارت بر توربین‌های گاز و بخار صنعتی توسعه داده شده است. این سیستم شامل رابط ها و عملکردهای کنترلی مورد نیاز برای عملکرد ایمن و کارآمد این توربین ها می باشد.
برنامه: در طیف وسیعی از سناریوهای اتوماسیون صنعتی که کنترل دقیق موتورها، ژنراتورها یا دستگاه های الکتریکی مشابه ضروری است، GE IS200BICLH1AFD می تواند به عنوان یک رابط عمل کرده و عملکردهای کنترلی مورد نیاز برای عملکرد قابل اعتماد را ارائه دهد.
عیب یابی
مشکلات منبع تغذیه: اگر برد بالا نمی آید، با بررسی اتصالات منبع تغذیه به برد و ماژول منبع تغذیه شروع کنید. ولتاژ منبع تغذیه باید در محدوده مشخص شده باشد. اگر ولتاژ طبیعی است، باید فیوزهای در حال دمیدن یا قطعات آسیب دیده در منبع تغذیه را بررسی کنید.
مشکلات انتقال سیگنال: اگر خطاهایی در انتقال سیگنال وجود دارد، مانند تفاوت در مقادیر مورد انتظار یا پیام های خطا، بررسی کنید که کانکتورها و کابل ها به درستی چسبانده شده باشند و هیچ شکستگی یا اتصال کوتاهی وجود نداشته باشد.
خرابی های مانیتورینگ دما: اگر عملکرد نظارت بر دما به درستی کار نمی کند، سنسورهای دما و اتصالات مربوط به آنها را به برد بررسی کنید. مطمئن شوید که تجهیزات به درستی کار می کنند و سنسور دما کالیبره شده است.
مشکلات رشته خطا: اگر مدیریت رشته خطا طبق انتظار عمل نمی کند، اتصالات بین برد و دستگاه رشته خطا یا دستگاه مدیریت رشته خطا را بررسی کنید. تست کنید که پیام های خطا به درستی ارسال و نمایش داده شوند.
