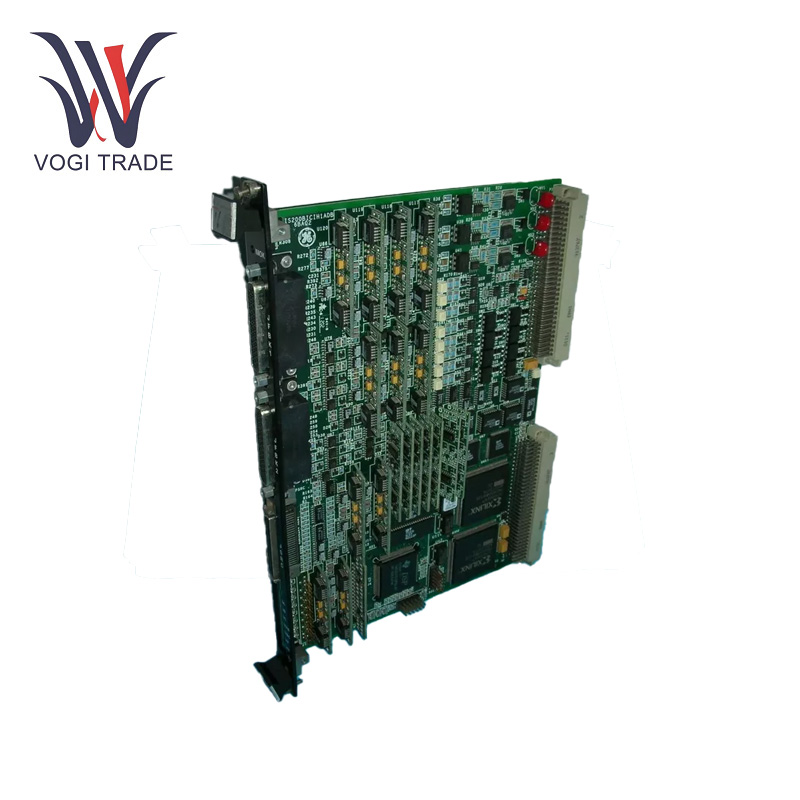

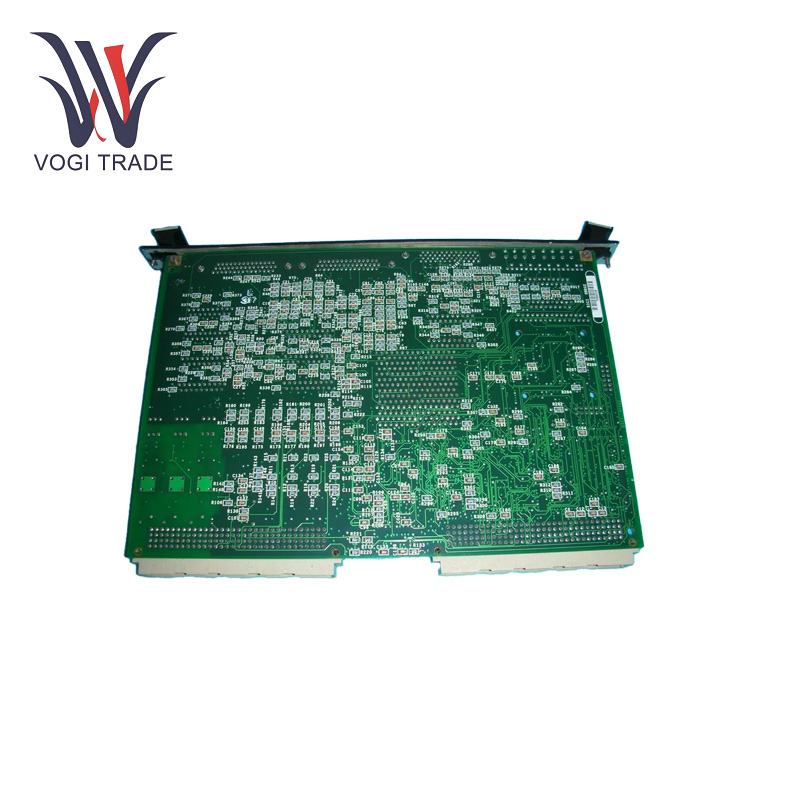

GE IS200BICIH1ADB

پارامترهای عملیات

منبع تغذیه اسمی: 24 ولت DC

محدوده ولتاژ عملیاتی: 18 ولت تا 32 ولت DC

مصرف فعلی: معمولاً 0.5 آمپر در 24 ولت DC (بر اساس پیکربندی متفاوت است)

انواع ورودی و خروجی: IS200BICIH1ADB از پروتکل های ارتباطی سریال و اترنت پشتیبانی می کند.

ارتباط سریال:درگاه های ارتباطی RS-232 و RS-485.

ارتباط اترنت:پشتیبانی از ارتباطات اترنت با سرعت بالا برای اتصال به سیستم های مدرنی که نیاز به تبادل اطلاعات در زمان واقعی دارند. استانداردهای ارتباطی پشتیبانی شده شامل Modbus TCP، Profinet و Ethernet/IP می باشد.

رتبه بندی حفاظت از ورود (IP).: به طور معمول IP20 (مناسب برای استفاده در داخل ساختمان، نصب شده در محفظه ها یا پانل های کنترل)

ویژگی های محصول

کنترل رابط: GE Mark VI Turbine Control Interface Control یک کنترل کننده پل واسط برای سیستم کنترل توربین GE Mark VI است. کانکتورهای کابل میدان شامل PF BK1، PF BK2 و PSRC برای دریافت و ارسال سیگنال‌های بازخورد و سیگنال‌های کنترل گیت از بردهای مختلف است.

پردازش سیگنال:GE IS200BICIH1ADB دارای ورودی و خروجی های آنالوگ و دیجیتال است و می تواند انواع مختلف سیگنال ها را پردازش و تبدیل کند. DSPX-1000 دارای یک پردازنده سیگنال دیجیتال است که می تواند یک پردازنده کمکی برای یک برد DSPX در نزدیکی باشد، دو FPGA که برای عملکردهای منطقی، تایمرهای PWM، و کنترل و ثبت وضعیت استفاده می شود.

یکپارچه سازی زیر هیئت مدیره: GE IS200BICIH1ADB دارای نوزده تخته دختر جداگانه است که به سطح آن لحیم شده است. شامل هشت ماژول نوسانگر با ولتاژ دوگانه DVA A و یازده مقایسه کننده آنالوگ. به عنوان مثال، برد DVA A دو مدار VCO و یک خروجی سازگار با قطار پالس می دهد، در حالی که برد DVA B VCF و VCA 2 قطبی را ارائه می دهد.

نصب و راه اندازی

افراد هیئت مدیرهtGE IS200BICIH1ADB یک گزینه نصب برد است که برای نصب در قفسه برد سری Innovation طراحی شده است. کانکتورهای صفحه پشتی P1 و P2) که به برد صفحه پشتی مجموعه کنترل CABP متصل می شوند.

نصب کانکتور: کانکتور PF BK1، کانکتور PF BK2، کانکتور PSRC و سایر کانکتورهای مرتبط مطابق با علائم و دستورالعمل ها در شکاف ها یا پورت های مربوطه نصب می شوند.

اتصال کابل: از کابل های سیگنال ورودی و خروجی برای اتصال ترمینال دستگاه طبق نمودار سیم کشی و دستورالعمل های اتصال در دفترچه راهنمای محصول استفاده کنید. کابل‌های کافی از دقیق بودن اتصالات اطمینان می‌دهند تا سیگنال تداخل و قطع ارتباط نداشته باشید.

محدوده کاربرد

کنترل توربین گاز و بخار:GE IS200BICIH1ADB یک بخش اساسی از سیستم کنترل توربین GE Mark VI است که به صراحت برای کنترل، حفاظت و نظارت بر سیستم های گاز صنعتی و توربین بخار طراحی شده است.

صنعت تولید برق: در صنعت تولید برق، GE IS200BICIH1ADB به طور گسترده در نیروگاه های گاز و توربین بخار برای اطمینان از عملکرد ایمن و کارآمد توربین ها و پایداری تولید برق استفاده می شود.

عیب یابی

هیچ ارتباط یا داده ای از بین نمی رود:مطمئن شوید که تمام اتصالات سیم کشی و کابل های سریال و کابل های اترنت به طور ایمن وصل شده اند. مطمئن شوید که تنظیمات پروتکل ارتباطی (آدرس IP، نرخ باود و غیره) به درستی پیکربندی شده اند. عیب یابی شبکه یا بررسی ارتباط را انجام دهید.

اشتباه در انتقال داده ها:به پورت های ارتباط سریال و/یا تخریب پورت های اترنت نگاه کنید همه کابل ها باید به درستی محافظت شوند تا EMI حذف شود. در صورت نیاز، تنظیمات برد را با استفاده از نرم افزار ToolboxST تغییر دهید.

روشن نشدن ماژول: بررسی کنید که ولتاژ منبع تغذیه در محدوده مورد نیاز (18 ولت تا 32 ولت DC) باشد. سیم‌کشی و اتصالات را از نظر آسیب یا شل شدن اتصالات بررسی کنید. فیوزها یا قطعات جدید را در صورت خرابی نصب کنید.

هشدارهای تشخیصی: خطاها یا کدهای خطا را با استفاده از ابزارهای تشخیصی داخلی تجزیه و تحلیل کنید. اگر مشکلات سخت افزاری وجود دارد، قطعات سخت افزاری یا کابل ها را در صورت نیاز تعویض کنید. بررسی کنید که تنظیمات ارتباط با روش راه اندازی شبکه مطابقت داشته باشد.
