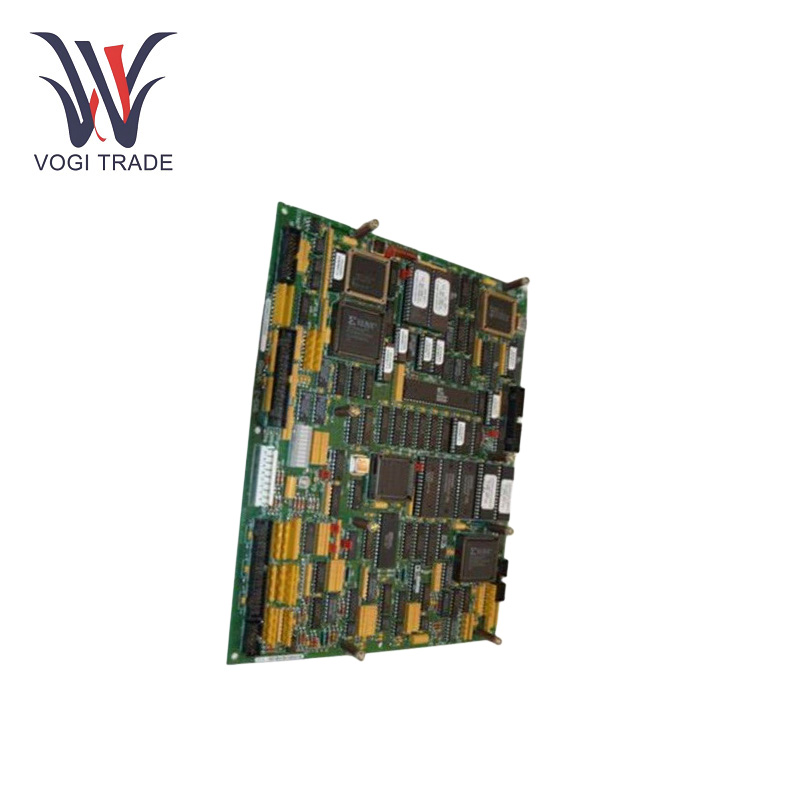

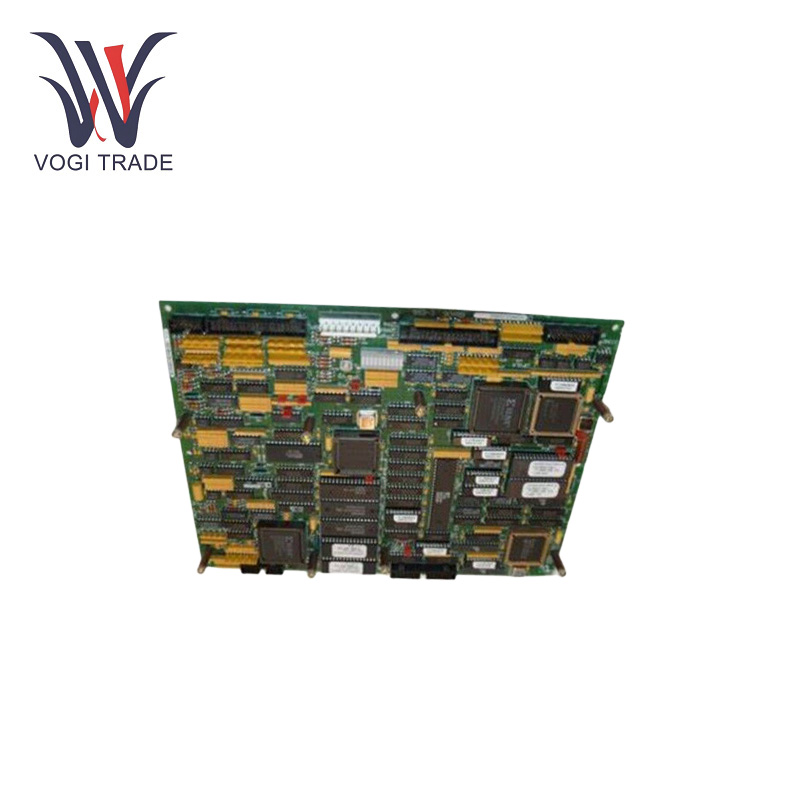

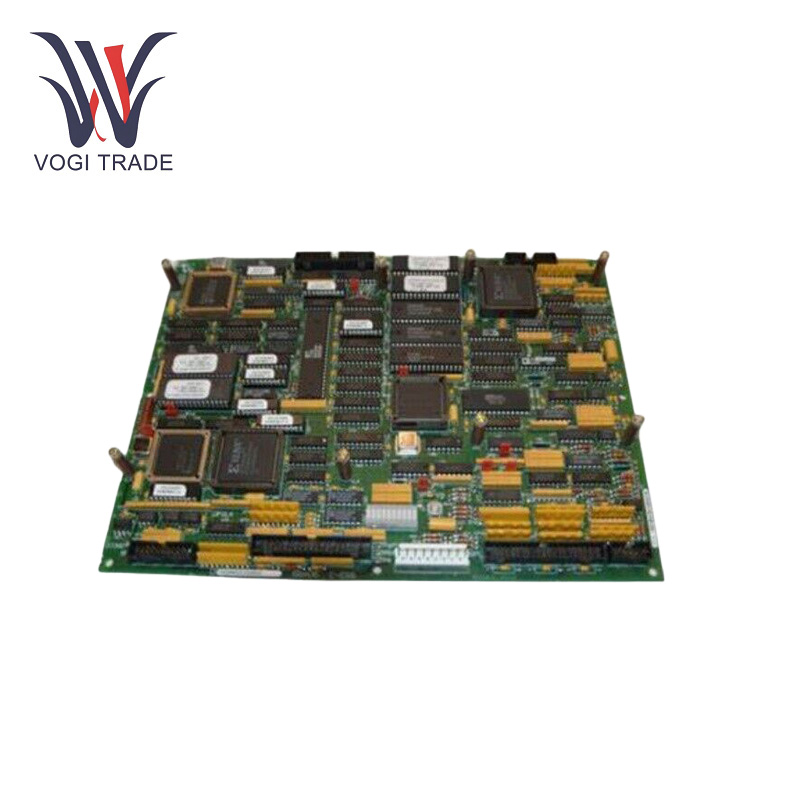

GE IS200BICIH1ACA

پارامترهای عملیات

منبع تغذیه: 5 ولت DC

رله ها: کارت شامل سه رله است که می توان از آنها برای مدیریت سیگنال های کنترلی یا تشخیصی استفاده کرد.

شاخص ها: LED سبز رنگ "IMOK" روی صفحه نمایش وضعیت عملکرد کارت را نشان می دهد.

حساسیت ورودی/خروجی: قابل تنظیم برای سیگنال های ولتاژ (VIN) یا 4-20 میلی آمپر.

محدوده دمای عملیاتی: -15 درجه سانتیگراد تا +55 درجه سانتیگراد.

سطح حفاظت: شامل یک پردازنده با سیستم عامل از پیش بارگذاری شده در کارخانه است.

ویژگی های محصول

رابط ارتباطی:  RS-232C ارتباط برای سیستم کنترل Mark VI. کنترل Mark VI می تواند با سیستم های درایو، کنترل کننده های خارجی و رایانه های شخصی ارتباط برقرار کند.

کنترل رله: ادغام سه رله روی کارت، کاربران را قادر می‌سازد تا سیستم‌های جانبی یا زنگ هشدار را کنترل کنند و کنترل عملیاتی سیستم توربین را بیشتر می‌کند.

بلوک ترمینال 24 نقطه ای: کارت GE IS200BICIH1ACA مجهز به بلوک ترمینال 24 نقطه ای برای پشتیبانی از سیم کشی میدانی سیگنال های ورودی و خروجی است. بلوک ترمینال به گونه ای طراحی شده است که قابل تعویض در میدان بوده و از سیم 2-3 میلی متر مربع و عایق 300 ولت پشتیبانی می کند. بلوک ترمینال اتصال قابل اعتمادی را برای دستگاه ها و سیستم های خارجی فراهم می کند.

قابلیت جدا کردن برق: بلوک ترمینال از نوع مانع برای نگهداری آسان در میدان طراحی شده است و می توان آن را برای کمک به نصب و عیب یابی از برق جدا کرد.

سازگار با پیکربندی های Simplex و TMR: کارت GE IS200BICIH1ACA به دلیل پشتیبانی از پیکربندی های سیمپلکس و TMR شناخته شده است، که آن را برای تنظیمات مختلف کنترل توربین که به سطوح بالایی از در دسترس بودن و افزونگی نیاز دارند، مناسب می کند.

Bآکادغام هواپیماهمه این عناصر به عملکرد یک کارت کمک می کنند، اما مهمترین جنبه یکپارچه سازی صفحه پشتی است که در آن کارت می تواند از طریق دو کانکتور واقع در پشت کارت به اجزای رابط اصلی یک سیستم متصل شود. این کانکتورها در شکاف های کارت هواپیمای پشتی قرار می گیرند و اتصال ایمن را در سیستم کنترل توربین ایجاد می کنند.

حافظه و سفت‌افزار با سیستم‌افزار از پیش نصب‌شده: GE IS200BICIH1ACA سفت‌افزاری تعبیه‌شده دارد که میان‌افزار از پیش نصب‌شده کارخانه را در خود جای می‌دهد. این سیستم عامل خاص برای پشتیبانی از کارت برای کار در سیستم کنترل توربین Mark VI استفاده می شود. بنابراین نباید دوباره برنامه ریزی یا حذف شود. در صورت خرابی، کل کارت باید تعویض شود.

نصب و راه اندازی

نصب: کارت دارای دو کانکتور است که به داخل شیار کارت در صفحه پشتی سیستم در پشت کارت می‌روند. این نصب اتصال پایدار به سیستم کنترل را تضمین می کند.

روشن شدن:GE IS200BICIH1ACA باید به منبع تغذیه 5 ولت DC متصل شود.

پایانه های میدانی: کارت یک بلوک ترمینال 24 نقطه ای را برای سیم کشی میدانی ادغام می کند تا کاربردهای مختلف ورودی/خروجی میدان را تسهیل کند.

Coپیکربندی: کلیدهای جامپر باید روی ورودی/خروجی لازم تنظیم شوند (برای ادغام: ولتاژ یا 4-20 میلی آمپر).

محدوده کاربردی

Pلانت پوهنسل rn: سیستم های کنترل توربین (گاز و بخار) که نیاز به ارتباط یکپارچه سیستم کنترل با دستگاه های خارجی دارد.

کنترل فرآیندGE IS200BICIH1ACA در بخش های صنعتی، تقاضا برای نظارت و کنترل بلادرنگ وجود دارد.

انرژی: سیستم های تولید و توزیع انرژی مورد استفاده برای انجام اقدامات کنترل توربین و ژنراتور.

عیب یابی

نشانگرهای LED را بررسی کنید: چراغ سبز IMOK اگر LED IMOK روشن نیست، برق به کارت داده نمی شود یا کارت معیوب است. اگر LED چشمک می زند یا قرمز است، احتمالاً مشکلی در ارتباط یا اجزای داخلی کارت وجود دارد.

منبع تغذیه را بررسی کنید: مطمئن شوید که منبع تغذیه 5 ولت DC پایدار است و به درستی وصل شده است.  هر گونه نوسان یا قطع برق بر عملکرد کارت تاثیر می گذارد.

بازرسی سیم کشی میدانی:بلوک ترمینال 24 نقطه ای را بررسی کنید تا مطمئن شوید که سیم شل یا قطع نشده است. اطمینان حاصل کنید که سیم کشی با پیکربندی ورودی/خروجی مطابقت دارد.

تنظیمات جامپر را بررسی کنید: هنگامی که برای اولین بار از دستگاه استفاده می کنید، کلید جامپر را مجدداً بررسی کنید که ورودی/خروجی (برای ولتاژ یا 4-20 میلی آمپر) به درستی پیکربندی شده باشد.

برد را تعویض کنید:اگر هر یک از این اجزای اصلی روی کارت آسیب دیده باشد، چاره ای جز تعویض کل برد ندارید و نمی توانید دوباره برنامه ریزی کنید.
