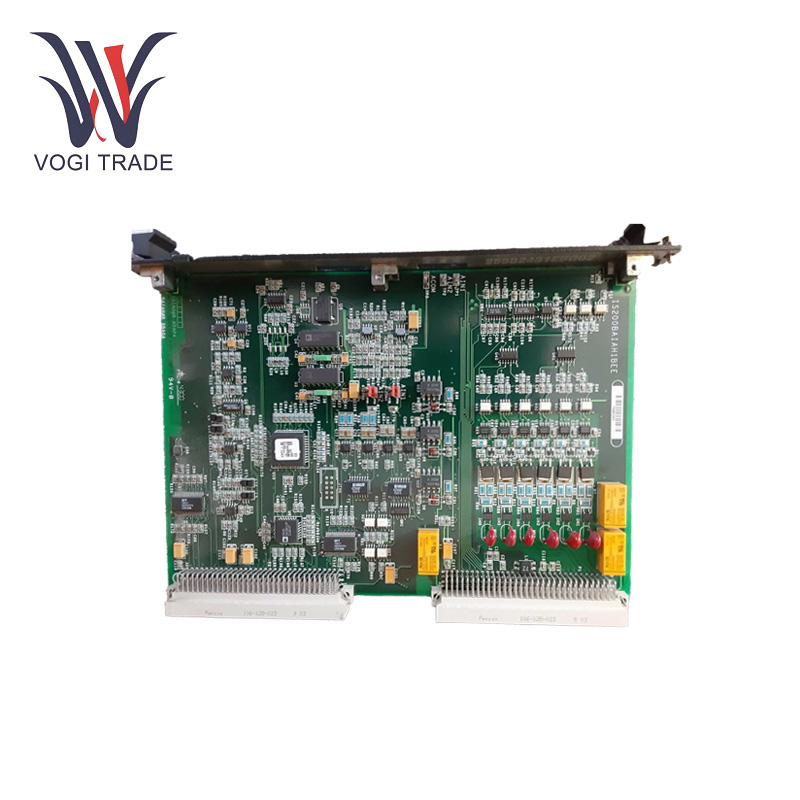

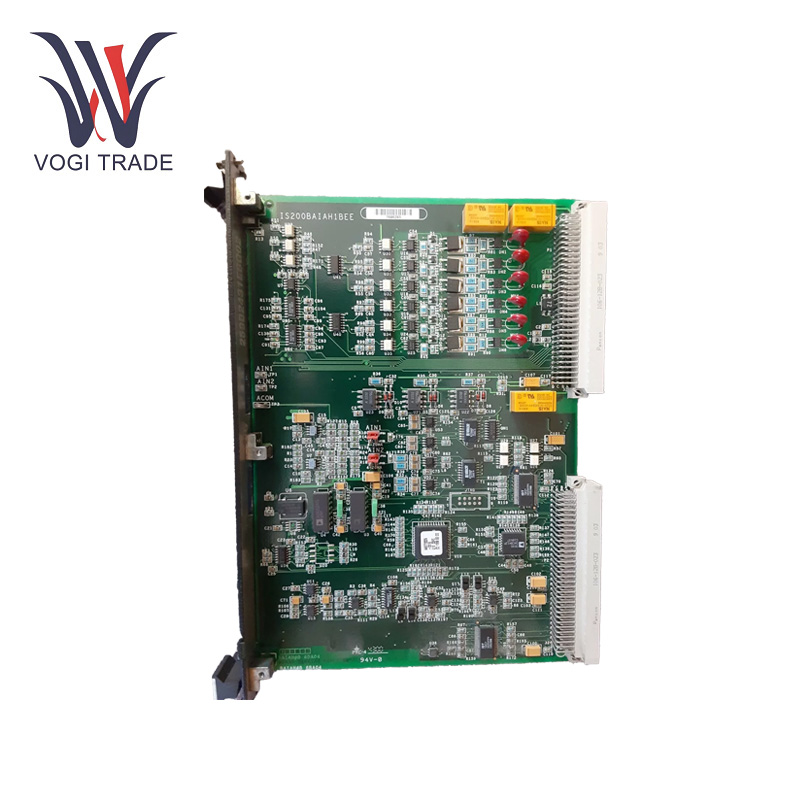

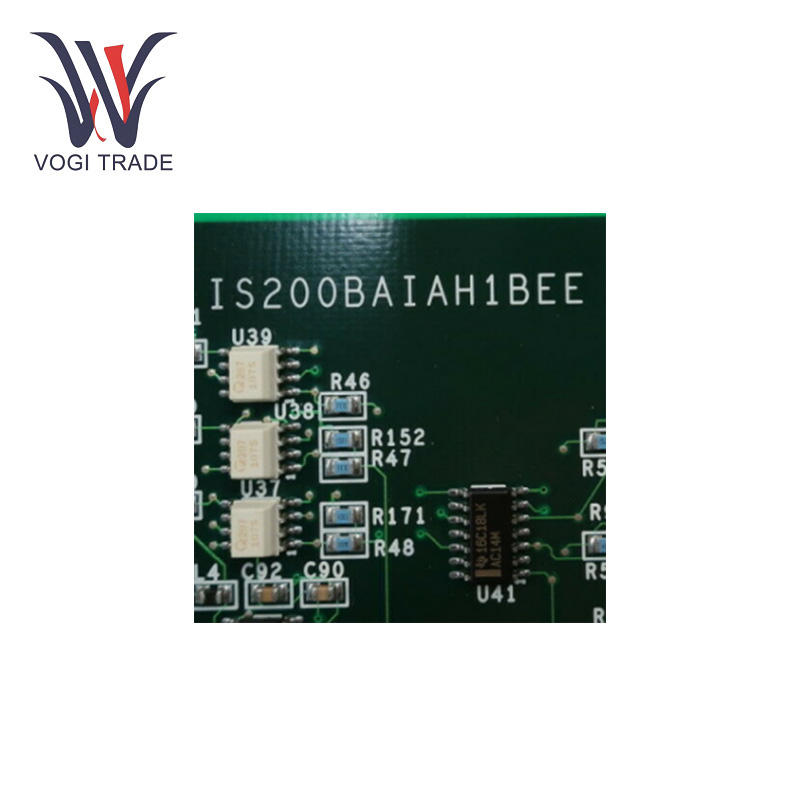

مارک: GEتوضیحات: صفحه رابط کاربردی پلشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 15اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IS200BAIAH1BEE یک کارت رابط کاربردی پل است که در سیستم های کنترل توربین SpeedTronic سری GE Mark VI استفاده می شود. این ارتباط بین سیستم کنترل و دستگاه های خارجی مانند سیستم های درایو یا رایانه از طریق رابط RS-232C امکان پذیر است.
| ساخت |
سعادت |
| شماره مدل |
is200baiah1bee |
| شماره سفارش |
is200baiah1bee |
| کاتالوگ |
ما را علامت گذاری کنیم |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35cm*35cm*5cm |
| ابعاد بسته بندی |
37cm*37cm*7cm |
| وزن |
1.2 کیلوگرم |
پارامترهای فنی
نوع ورودی: رابط ارتباطی سریال استاندارد RS-232C ، پشتیبانی از انتقال داده های دو طرفه.
پیکربندی رابط: مجهز به 1 اتصال JTAG ، 5 پرش ، 3 رله و 2 ترانسفورماتور.
ماژول ذخیره سازی: EEPROM از پیش برنامه ریزی شده یکپارچه ، سیستم عامل که از قبل توسط کارخانه نصب شده است.
مشخصات فیزیکی: ترانزیستورهای پردازنده 6 ، 6 دیود ، 50+ مدار یکپارچه و صدها مقاومت/خازن. صفحه پشتی حاوی اتصالات دوگانه برای اتصال شکاف صفحه پشتی قفسه است.
الزامات نصب: فقط می تواند به صورت عمودی در شکاف 1 مونتاژ کارت کنترل کارت کنترل شده نصب شود
نشانگر وضعیت: پانل مجهز به نشانگر وضعیت عملیاتی LED IMOK است.
سازگاری محیطی: دامنه دمای کار -20 ℃ تا 60 ℃ ، رطوبت 5 ٪ -95 ٪.
ویژگی های عملکردی
1. عملکرد هسته پل رابط
GE IS200BAIAH1BEE به عنوان قطب ارتباطی بین صفحه DSPX و دستگاه های خارجی عمل می کند. این یکپارچه صفحه کلید یا رایانه درایور را از طریق پروتکل RS-232C برای دستیابی به انتقال در زمان واقعی دستورالعمل های کنترل صنعتی و نظارت بر سیستم متصل می کند ، تا حد زیادی کارایی تعامل داده را بهبود بخشد
5. ثبات سیستم عامل و طراحی از پیش نصب شده
این ماژول مجهز به EEPROM با سیستم عامل پیش ساخته کارخانه برای از بین بردن خطر سوء استفاده کاربر است. اگر ماژول ذخیره سازی آسیب دیده باشد ، GE IS200BAIAH1BEE باید به عنوان یک کل جایگزین شود تا از قابلیت اطمینان طولانی مدت سیستم اطمینان حاصل شود
3. نصب ویژه و حفاظت از سخت افزار
GE IS200BAIAH1BEE به شدت محدود به نصب در شکاف 1 است ، همراه با طراحی ضد تزریقی کانکتور دوگانه پشت صفحه برای جلوگیری از خرابی سخت افزاری ناشی از عدم تطابق شکاف و حفظ یکپارچگی سیستم
4. مکانیسم نظارت بر وضعیت در زمان واقعی
از طریق شاخص LED پانل IMOK ، پرسنل بهره برداری و نگهداری می توانند به طور شهودی درباره وضعیت عملیاتی GE IS200BAIAH1BEE قضاوت کنند ، به سرعت به شرایط غیر طبیعی پاسخ دهند و خطر خرابی سیستم را کاهش دهند
سناریوهای کاربردی
سیستم کنترل توربین گاز/بخار: به عنوان یک ماژول رابط ارتباطی در سری Mark VI ، تبادل داده بین صفحه DSPX و ترمینال عملیات را هماهنگ می کند.
کابینت کنترل اتوماسیون صنعتی: در کابینت PLC یا DCS یکپارچه شده است تا بتواند بازخورد وضعیت صدور فرماندهی کنترل و تجهیزات را اجرا کند.
سناریوهای قابلیت اطمینان بالا قدرت و پتروشیمی: در گره های کنترل فرآیند کلیدی مانند نیروگاه ها و پالایشگاه هایی که به ثبات ارتباطات دقیق نیاز دارند ، استفاده می شود.
