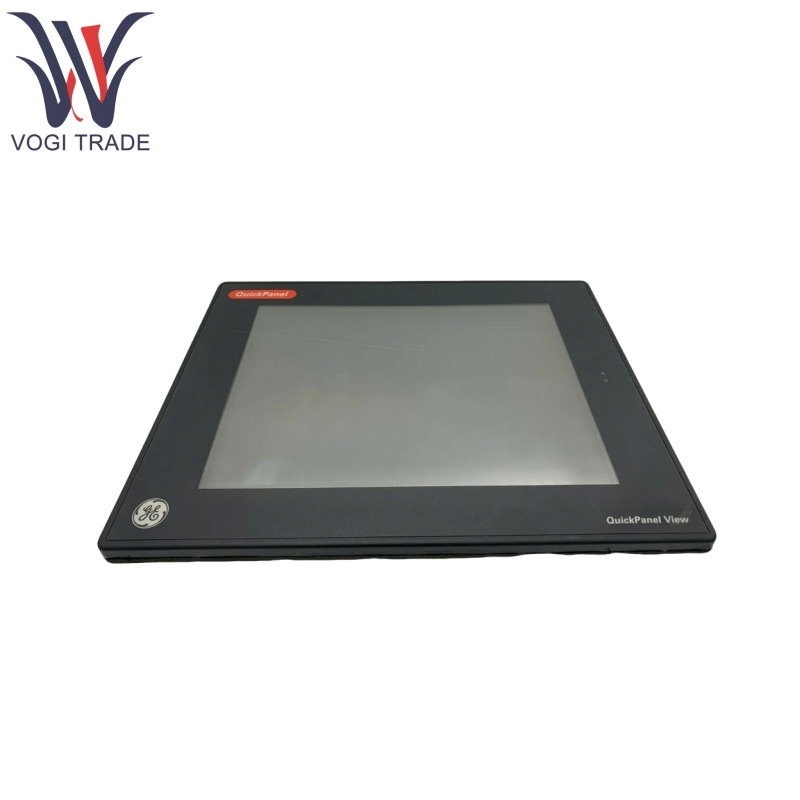

مارک: GEتوضیحات: رابط دستگاه انسانیشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنرابط کاربری دستگاه انسانی GE IC754VSI12CTD یک صفحه لمسی TFT با رنگ 12 اینچی با صفحه لمسی مقاومت است و یک رابط کاربری و ماشین های انسانی بصری برای نظارت و کنترل تجهیزات صنعتی به اپراتورها ارائه می دهد. این رابط های تجسم ، نظارت و بهره برداری را برای برنامه های اتوماسیون صنعتی متوسط و بزرگ فراهم می کند و به PLC ها (به عنوان مثال ، سری GE Fanuc و سایر PLC هایی که از پروتکل های استاندارد پشتیبانی می کنند) برای تعامل داده ها متصل می شود.
| ساخت |
سعادت |
| شماره مدل |
IC754VSI12CTD |
| شماره سفارش |
IC754VSI12CTD |
| کاتالوگ |
نمای سریع |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
8537101190 |
| بعد |
32*24*6cm |
| وزن |
2 کیلوگرم |
ویژگی های محصول
GE IC754VSI12CTD با وضوح 800 600 پیکسل یا بالاتر ، تصاویر و متن را به وضوح نشان می دهد.
GE IC754VSI12CTD از 1 x اترنت (10/100Mbps) ، 2 x RS-232 ، 1 x RS-485 ، 1 x USB 2.0 (میزبان/دستگاه) برای ادغام آسان با سایر سیستم ها پشتیبانی می کند.
SRAM با حمایت باتری داخلی آن تضمین می کند که داده ها در صورت خرابی برق از بین نمی روند.
GE IC754VSI12CTD از انواع نمایشگرهای گرافیکی ، مدیریت هشدار ، ورود به سیستم داده ها و سایر کارکردها پشتیبانی می کند.
سیستم عامل آن Windows CE 6.0 است که با نرم افزار GE Proficy سازگار است.
GE IC754VSI12CTD دارای پردازنده های تعبیه شده با کارایی بالا مانند میکروپروس دهندگان ARM Cortex-A8 یا Xscale است.
حافظه: حافظه 4 گیگابایتی DDR3 و ذخیره سازی SSD 64 گیگابایتی
دامنه دمای کار: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
امتیاز محافظت: IP65
ورودی برق: AC120V یا AC230V
اصل کار محصول
1. GE IC754VSI12CTD به مهندسان این امکان را می دهد تا از نرم افزار GE Proficy Machine Edition (ME) HMI استفاده کنند تا برنامه های گرافیکی را بر روی رایانه شخصی ایجاد کنند ، که شامل طراحی صفحه های اپراتور ، تعیین برچسب های ارتباطی با PLC ، پیکربندی هشدارها ، ورود به سیستم ، روند ، مجوزهای امنیتی و موارد دیگر است.
2. پارامترهای ارتباطی (پروتکل ، پورت ، شماره ایستگاه ، میزان Baud و غیره) را بین HMI و PLC هدف در نرم افزار تنظیم کنید ، GE IC754VSI12CTD از طیف گسترده ای از پروتکل ها پشتیبانی می کند و به خوبی با GE PLC (90-30 ، RX3I ، Versamax Plcs و غیره) به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص ، به طور خاص. مارک های دیگر PLC.
3. GE IC754VSI12CTD می تواند برنامه کامپایل شده HMI Runtime (پرونده .mer) را در حافظه فلش IC754VSI12CTD از طریق اترنت یا پورت سریال (معمولاً COM2) بارگیری کند.
4. پس از برقراری HMI ، برنامه برنامه ذخیره شده بارگیری شده و اجرا می شود ، HMI به طور فعال نظرسنجی می کند یا منفعلانه داده ها را از طریق پورت سریال (COM1) یا درگاه اترنت (ETH1) دریافت می کند ، بسته به پیکربندی.
5. داده های فرآیند (مقادیر ، چراغ های وضعیت ، نمودارهای نوار ، نمودارهای روند و غیره) در صفحه لمسی نمایش داده می شوند. اپراتور با لمس دکمه ها ، فیلدهای ورودی و سایر عناصر ، دستورات را ارسال می کند یا مقادیر را به PLC تنظیم می کند.
6. GE IC754VSI12CTD پیام های هشدار دهنده ای را که توسط PLC یا HMI ایجاد می شود دریافت می کند و آنها را نمایش می دهد و آنها را ضبط می کند و می تواند سوابق داده را از طریق کارت CF ذخیره کند.
برنامه های کاربردی محصول
GE IC754VSI12CTD برای برنامه های اتوماسیون صنعتی که برای نظارت و بهره برداری به صفحه لمسی متوسط نیاز دارند ، به ویژه در سیستم هایی با استفاده از GE PLC مناسب است:
اتوماسیون کارخانه (FA): نظارت و کنترل خط تولید ، نمایش وضعیت تجهیزات ، تنظیم پارامتر ، عیب یابی.
کنترل فرآیند: کارخانه های تصفیه آب ، شیمیایی ، دارویی و سایر صنایع ، نظارت بر فرآیند ، نمایش پارامتر و تنظیم ، مدیریت دسته ای.
کنترل ماشین آلات: پانل های اپراتور برای ماشین آلات و تجهیزات بزرگ (به عنوان مثال ، دستگاه های قالب گیری تزریق ، دستگاه های بسته بندی ، چاپ های چاپی) ، ارائه توالی عملکرد پیچیده و بازخورد وضعیت.
مدیریت انرژی: نظارت بر سیستم توزیع ، تجسم داده های انرژی.
اتوماسیون ساختمان: نظارت بر سیستم HVAC (ساختمانهای بزرگ).
زیرساخت ها: نظارت بر ایستگاه پمپ ، سیستم های کنترل ترافیک.
انتقال مواد: اتوماسیون انبار ، نظارت بر سیستم نقاله.
