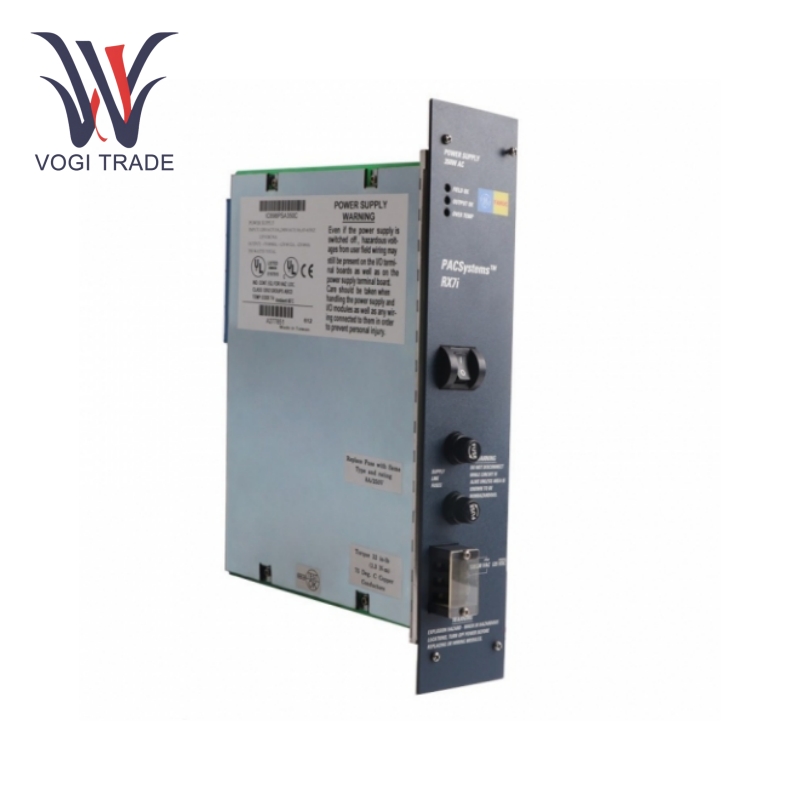

نام تجاری: GEتوضیحات: ماژول منبع تغذیهوضعیت: نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC698PSA100 یک ماژول قدرت با کارایی بالا با ویژگی های الکتریکی عالی و عملکردهای غنی است. این خروجی توان پایدار و قابل اعتماد را ارائه می دهد و دارای ویژگی های حفاظت از اضافه ولتاژ و جریان اضافی، نشان دادن وضعیت و پیکربندی آسان است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC698PSA100 |
| شماره سفارش |
IC698PSA100 |
| کاتالوگ |
PAC Systems RX3i |
| کشور مبدا |
ایالات متحده |
| کد HS |
8473309000 |
| بعد |
17.8 * 5.5 * 3 سانتی متر |
| ابعاد بسته بندی |
21*8*5 سانتی متر |
| وزن |
0.35 کیلوگرم |
پارامترهای استفاده
محدوده ولتاژ ورودی: محدوده ولتاژ ورودی AC 85 تا 264 VAC، ولتاژ اسمی 120/240 VAC و فرکانس 47 تا 63 هرتز است. همچنین محدوده ولتاژ ورودی DC 100-150 VDC، با ولتاژ اسمی 125 VDC را می پذیرد.
برق ورودی: توان اسمی ورودی 125 وات و حداکثر توان نامی 150 وات است. ولتاژ خروجی و جریان - سه ولتاژ خروجی زیر را فراهم می کند: 5.1 VDC، 0-20 آمپر. +12 VDC، 0-2 آمپر؛ -12 VDC، 0-1 آمپر. حداکثر توان خروجی کل هر 3 خروجی 100 وات است.
زمان راه اندازی و زمان نگه داشتن: زمان راه اندازی حداقل 15 میلی ثانیه است، مشروط بر اینکه این ماژول با خروجی DC تداخل نداشته باشد. هنگامی که برق DC خاموش است، زمان نگهداری حداقل 5 میلی ثانیه است.
جداسازی و ضریب قدرت: جداسازی در 1500 VDC با ضریب توان 0.99 دقیقه رتبه بندی شده است.
دمای عملیاتی: محدوده دمای عملیاتی 0 تا 60 درجه سانتیگراد و دارای گواهینامه برای عملکرد در محیط های کلاس 1، بخش 2 است.
توابع محصول
تابع قدرت: وظیفه اصلی GE IC698PSA100 تامین برق اجزای تشکیل دهنده PACSystem RX7i است که به صورت ثابت به آن متصل است. این ولتاژ DC مناسب را برای عملکرد ماژول های دیگر از جمله CPU، ماژول های I/O و ماژول های ارتباطی فراهم می کند.
انتقال سیگنال: GE IC698PSA100 تمام سیگنال های سطح منطقی را از طریق backplane سیستم به ماژول های دیگر منتقل می کند و امکان برقراری ارتباط و تبادل داده بین این اجزا را فراهم می کند.
عملکرد حفاظتی: GE IC698PSA100 حفاظت فعال در برابر اضافه ولتاژ و جریان اضافی را ارائه می دهد. به عنوان مثال، دارای حفاظت اضافه ولتاژ برای +5 VDC در محدوده 5.7 تا 6.7 ولت، محدودیت جریان 21A در خروجی +5 VDC، 2.5A در خروجی +12 VDC، و 3.5A در خروجی -12 VDC، تضمین می‌کند که تجهیزات از آن اطمینان حاصل کند. در صورت بروز خطای الکتریکی از آسیب محافظت می شود.
نشانگر وضعیت: ال ای دی های Field Normal، Output Normal، Over Temperature نشانگرهایی هستند که وضعیت فوری سیستم قدرت و وضعیت سیستم را به اپراتور اطلاع می دهند و امکان تشخیص سریع و عیب یابی را فراهم می کنند.
عملکرد سوئیچ: سوئیچ واقع در جلو وسیله ای برای حذف یا فعال کردن خروجی کانال بدون هیچ گونه اختلالی در ورودی خط AC است که انعطاف پذیری را برای پیکربندی و نگهداری سیستم فراهم می کند.
برنامه های کاربردی محصول
تولیدGE IC698PSA100 سیستم کنترل یک خط تولید مانند خط مونتاژ، مرکز ماشینکاری یا سلول کار رباتیک را تامین می کند. اینها منابع تغذیه ناهموار و قابل اعتمادی هستند که برای کمک به سیستم های کنترل یا PLC، سنسورها، محرک ها و تجهیزات اتوماسیون مختلف برای بهبود راندمان تولید و کیفیت محصول استفاده می شوند.
صنایع فرآیندیGE IC698PSA100 جزء ضروری سیستم های کنترل توزیع شده برای کاربردهای شیمیایی، دارویی و فرآوری مواد غذایی است. این اساساً کنترل‌کننده‌ها، کارت‌های ورودی/خروجی و سایر دستگاه‌های میدانی را برای نظارت و کنترل دما، فشار، جریان و سطح در طول عملیات این فرآیندها، تضمین ثبات و ایمنی در فرآیند تولید و در عین حال رعایت الزامات دقیق کیفیت و نظارتی، تامین می‌کند.
تولید برق: GE IC698PSA100 سیستم های کنترل ژنراتورها، ترانسفورماتورها و برخی تجهیزات الکتریکی را تامین می کند. توان DC مورد نیاز را برای رله‌ها، ابزار اندازه‌گیری و سایر تجهیزات کنترلی با توان کافی برای دستیابی به نظارت بدون مشکل فرآیند تولید برق فراهم می‌کند و در نتیجه پایداری و قابلیت اطمینان سیستم قدرت را بهینه می‌کند. ساختمان های هوشمند: سیستم های مدیریت ساختمان از جمله کنترل HVAC، کنترل روشنایی و کنترل دسترسی را تقویت می کند. این به کاهش مصرف انرژی، اطمینان از راحتی سرنشینان و بهبود امنیت ساختمان کمک می کند.
