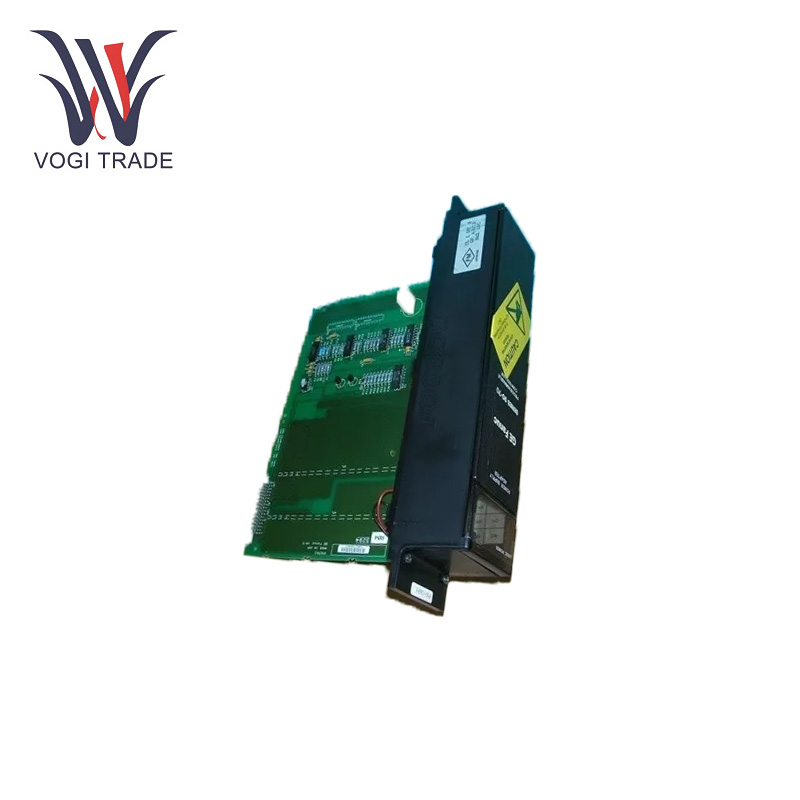

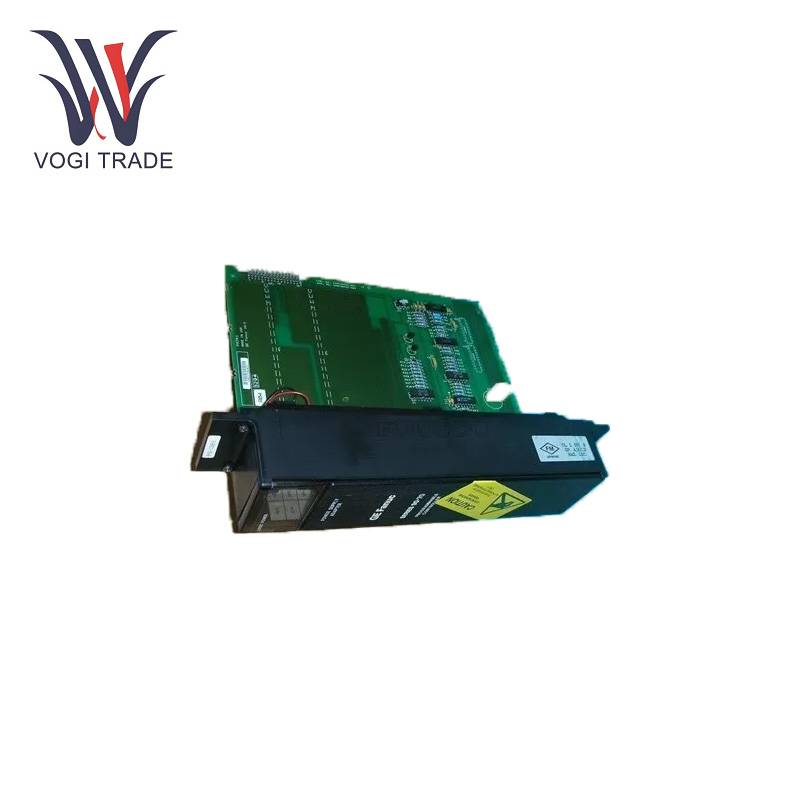

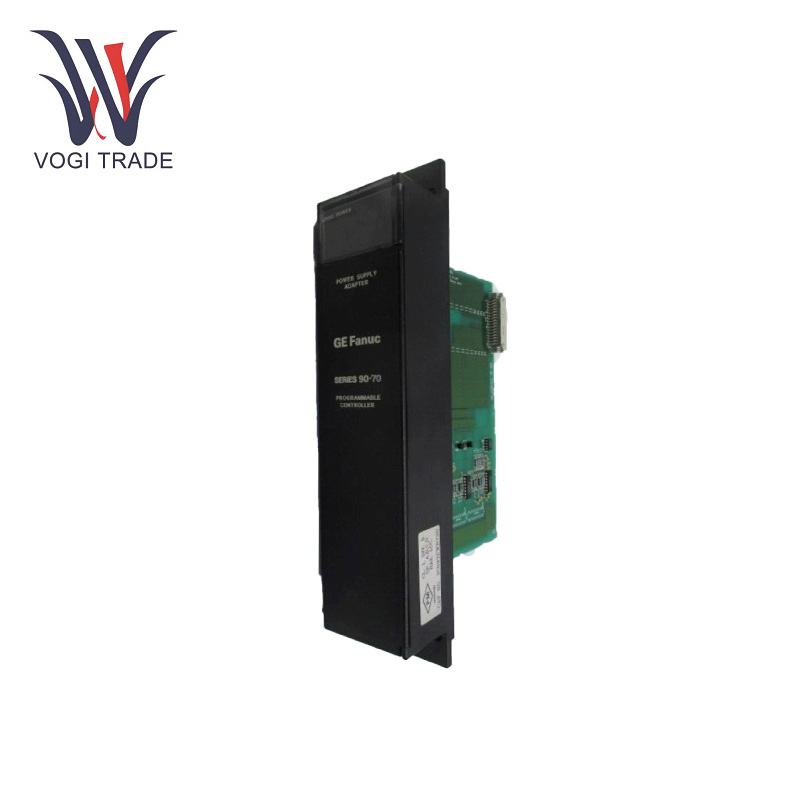

نام تجاری: GEتوضیحات: ماژول آداپتور منبع تغذیهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 13مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC697PWR720 یک آداپتور برق است که برای سیستم های PLC سری 90-70 طراحی شده است. ولتاژ خروجی تنظیم شده 5+ VDC، +12 VDC و -12 VDC را از ورودی 24 VDC ارائه می دهد. این اطمینان را ایجاد می کند که برق به درستی به صفحه پشتی PLC و ماژول های متصل توزیع شده است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC697PWR720 |
| شماره سفارش |
IC697PWR720 |
| کاتالوگ |
90-70 |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 7cm x 4.5cm |
| ابعاد بسته بندی |
15 × 9 × 7 سانتی متر |
| وزن |
0.8 کیلوگرم |
ولتاژ ورودی: اسمی 24 VDC
محدوده: +21 VDC تا +32 VDC
ولتاژ خروجی: +5 VDC (تنظیم شده) +12 VDC (تنظیم شده) -12 VDC (تنظیم شده)
قدرت هندلینگ:حداکثر توان ورودی: 156 وات
توان خروجی: 90 وات
جریان ورودی: تقریباً 6.5 A را از منبع ورودی 24 VDC می گیرد.
جریان خروجی: +5 VDC: 10 A (حداکثر +12 VDC: 1 A (حداکثر) -12 VDC: 1 A (حداکثر)
Rآی پیple و نویز:+5 VDC خروجی: <50 میلی ولت پیک به پیک
خروجی های +12 VDC و -12 VDC: <100 میلی ولت پیک به پیک
ویژگی های محصول
حفاظت از اضافه ولتاژ:جلوگیری از آسیب اضافه ولتاژ به منبع تغذیه و ماژول های متصل با یکپارچه سازی حفاظت از اضافه ولتاژ.
حفاظت از اتصال کوتاه:حفاظت اتصال کوتاه داخلی منبع تغذیه را از آسیب ناشی از هرگونه اتصال کوتاه در بار متصل محافظت می کند.
حفاظت در برابر جریان بیش از حد:حفاظت یکپارچه جریان اضافه برای هر خروجی ارائه شده است که از تجاوز جریان خروجی از مقدار مطمئن جلوگیری می کند که ممکن است به منبع تغذیه یا سایر اجزای سیستم آسیب برساند.
خاموش شدن حرارتیمنبع تغذیه دارای حفاظت حرارتی است که می تواند دستگاه را با گرمای بیش از حد خاموش کند.
خروجی تثبیت شده: این ماژول شامل روش های تنظیم ولتاژ بهینه شده است. GE IC697PWR720 قادر است ولتاژ خروجی را حتی با تغییر در ولتاژ ورودی یا تغییر بار تنظیم کند. این خروجی ثابت برای قطعات الکترونیکی حساسی که برای عملکرد دقیق نیاز به توان ثابت دارند، مهم است.
نشانگرهای وضعیت LED: GE IC697PWR720 دارای نشانگرهای LED واضح است که وضعیت عملکرد منبع تغذیه را نشان می دهد. به عنوان مثال، یک LED سبز ممکن است عملکرد عادی را نشان دهد، LED قرمز ممکن است نشان دهنده یک نقص یا برخی شرایط غیرعادی باشد، که می تواند به تکنسین ها کمک کند تا به سرعت وضعیت عملیاتی سیستم را به صورت بصری شناسایی کنند.
نصب و راه اندازی
نصب مکانیکیGE IC697PWR720 برای نصب در قفسه های صنعتی استاندارد در نظر گرفته شده است. این شامل قالب‌های فایل رک و براکت‌های قابل تطبیق با چاکرا است. یک یا دو نوار مسطح را در نظر بگیرید تا به تمام مسیر فشار دهید، و حتماً از پیچ‌های مناسب برای نگه‌داشتن آن استفاده کنید، نمی‌خواهید به مرور زمان شل شود ( و احتمالا به دلیل ارتعاش).
تاسیسات برق: هنگام اتصال کابل های ورودی برق، نمودارهای سیم کشی ارائه شده را به دقت دنبال کنید. از کابل سنج مناسب برای تحمل بار فعلی استفاده کنید. برای اتصالات خروجی، مطمئن شوید که قطبیت صحیح را به دستگاه های گیرنده وصل کرده اید. توصیه می شود از بلوک های ترمینال یا کانکتورهایی استفاده کنید که اتصال ایمن و قابل اعتماد را فراهم می کنند.
محیط نصب: مطمئن شوید که ماژول را در محیطی با درجه حرارت و رطوبت مناسب و سازگار با ماژول نصب کنید. معمولاً قرار است در محدوده معتدل 20- تا 60+ درجه و محدوده رطوبت نسبی 5 تا 95 درصد (غیر متراکم) کار کند. در محیط گرد و غبار، گاز خورنده، محیط میدان الکترومغناطیسی قوی استفاده نکنید.
محدوده کاربرد
سیستم های کنترل صنعتی: در کارخانه‌ها، GE IC697PWR720 کنترل‌کننده‌های منطقی قابل برنامه‌ریزی، مانند کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC)، ماژول‌های ورودی/خروجی، اجزای کنترل و غیره را تامین می‌کند. با ارائه یک منبع پایدار انرژی، اجرای روان خطوط تولید خودکار را تسهیل می‌کند.
سلول های رباتیک و اتوماسیونGE IC697PWR720 نیروی مورد نیاز را برای بازوهای رباتیک، وسایل نقلیه هدایت شونده خودکار (AGV) و سایر سیستم های رباتیک فراهم می کند. خروجی ولتاژ پایدار به گونه‌ای ارائه می‌شود که قطعات متحرک بتوانند با دقت کار کنند تا این ماشین‌ها به درستی کار کنند.
برنامه های کاربردی کنترل فرآیند: در صنایعی مانند صنایع شیمیایی، دارویی و فرآوری مواد غذایی که نیاز به کنترل دقیق تجهیزات دارند استفاده می شود و حسگرها، محرک ها و کنترلرها را نیرو می دهد. قابل استفاده مجدد از ثبات و دقت در فرآیند تولید اطمینان می دهد.
عیب یابی
No خروجی برقt:مطمئن شوید منبع تغذیه خارجی در محدوده +21 VDC تا +32 VDC باشد. همه اتصالات را بررسی کنید تا مطمئن شوید که به درستی متصل و پیکربندی شده اند. LED های وضعیت آداپتور را برای شرایط خطا بررسی کنید.
فعال سازی حفاظت از اضافه ولتاژ:اگر آداپتور دارای حفاظت اضافه ولتاژ باشد، هنگامی که ولتاژ ورودی از محدوده تعیین شده بیشتر شود، ورودی های خارج از محدوده خروجی ها را خاموش می کنند. تست بردهای بخارساز - مطمئن شوید که ولتاژ اعمال شده در ورودی در حد مجاز است و اگر شرایط اضافه ولتاژ وجود دارد، ابتدا آن را به حالت عادی برسانید و سپس سیستم را ریست کنید.
توزیع برق ناکافی:مطمئن شوید که کل برق مورد نیاز ماژول های متصل از ظرفیت خروجی برق آداپتور تجاوز نمی کند. ماژول های متصل را از نظر هر گونه اتصال کوتاه یا ایرادی که ممکن است باعث کاهش جریان بالا شود، بررسی کنید.
