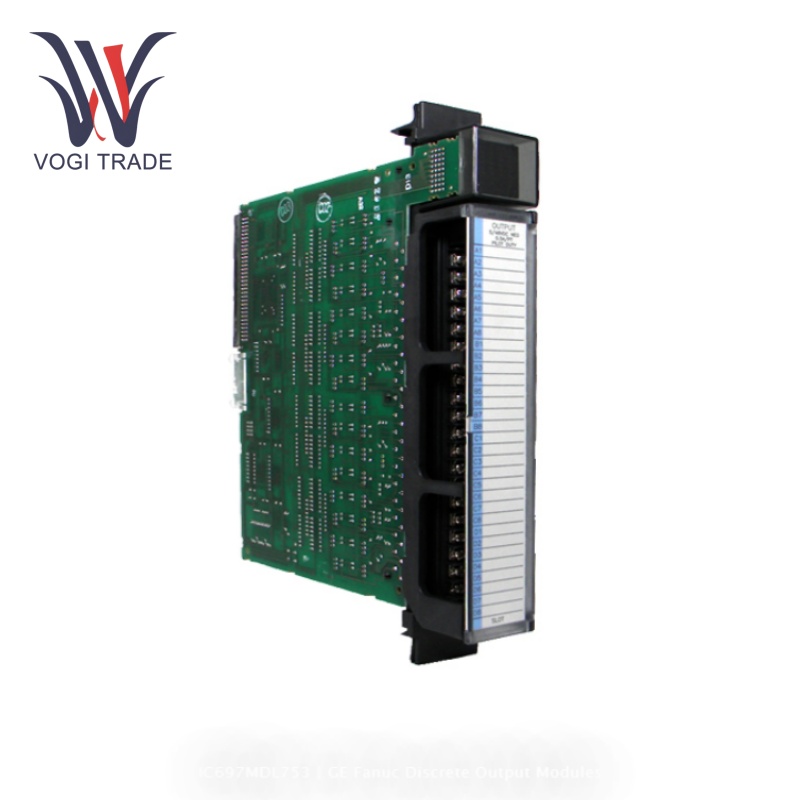

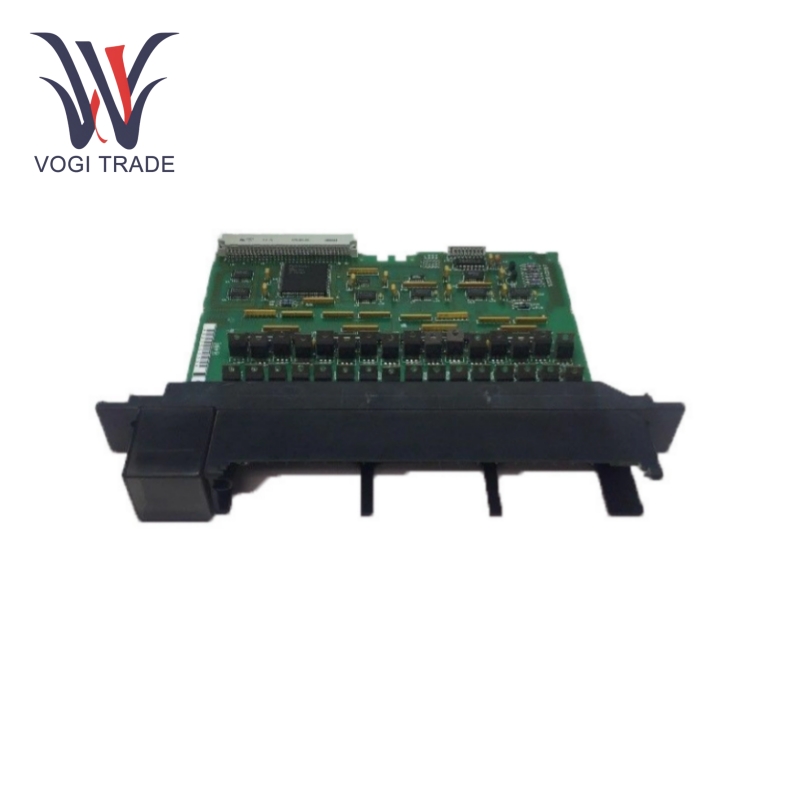

برند: GEتوضیحات: ماژول خروجیوضعیت: نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 12مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC697MDL753 یک ماژول خروجی 32 نقطه ای با عملکرد عالی، قابلیت اطمینان بالا و تطبیق پذیری قوی است. دارای ویژگی های سازگاری با ولتاژ گسترده، خروجی ایزوله، سازگاری با سطح TTL و غیره است و برای انواع مناسبت های صنعتی مناسب است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC697MDL753 |
| شماره سفارش |
IC697MDL753 |
| کاتالوگ |
- |
| کشور مبدا |
ایالات متحده آمریکا (ایالات متحده آمریکا) |
| کد HS |
8517795000 |
| بعد |
3.5 * 13 * 13.5 سانتی متر |
| ابعاد بسته بندی |
5*16*15 سانتی متر |
| وزن |
0.6 کیلوگرم |
پارامترهای استفاده
ولتاژ نامی: ولتاژ نامی GE IC697MDL753 5 ولت یا بین 10-60 ولت است. بنابراین، دارای یک رتبه ولتاژ است که می تواند به طور انعطاف پذیر نیازهای مختلف منبع تغذیه سیستم ها و زمینه های مختلف اتوماسیون صنعتی را برآورده کند.
تعداد خروجی ها: GE IC697MDL753 دارای دو گروه از سی و دو نقطه خروجی جدا شده، هر گروه شانزده نقطه است. این پیکربندی امکان کنترل و اتصال انعطاف پذیرتر به دستگاه های خارجی مختلف را فراهم می کند.
با شروع از 5 VDC، جریان خروجی هر نقطه 16 میلی آمپر است. هنگامی که 10-60 VDC است، هر نقطه می تواند 0.5 آمپر خروجی، حداکثر 4 آمپر در هر گروه ارائه دهد. این تضمین می کند که بارهای مختلف را می توان با مقادیر جریان متفاوت انجام داد.
جریان مورد نیاز: خود ماژول به 0.25 آمپر جریان نیاز دارد. این پارامتر باید هنگام طراحی منبع تغذیه کل سیستم در نظر گرفته شود.
عملکرد محصول
خروجی سیگنال: ماژول خروجی 32 نقطه‌ای، سیگنال‌های دیجیتال خروجی، کنترل دستگاه‌های خارجی مانند رله‌ها، شیرهای برقی، چراغ‌های نشانگر و غیره با اجزای دیگر
خروجی ایزوله: دو مجموعه از نقاط خروجی ایزوله می توانند به طور موثری از تداخل مدارها با یکدیگر جلوگیری کرده و قابلیت اطمینان و پایداری سیستم کنترل را بهبود بخشند. این عملکرد جداسازی در تاسیسات صنعتی پیچیده ای که چندین دستگاه الکتریکی را در خود جای داده و در معرض تداخل الکترومغناطیسی قوی هستند ضروری است.
سازگاری ولتاژ گسترده: به آن اجازه می دهد در 5 ولت DC و 10 تا 60 ولت DC کار کند، به این معنی که می توان آن را در مدارهای کنترل سطوح مختلف ولتاژ گنجاند. پیچیدگی طراحی و هزینه های سیستم تا حد زیادی کاهش می یابد و انعطاف پذیری ارتقاء و گسترش سیستم نیز بهبود می یابد.
سازگاری سطح TTL: مدار دستگاه در سطح TTL کار می کند، بنابراین می تواند مستقیماً با سایر مدارهای دیجیتال سازگار با TTL یا دستگاه ها برای اتصالات ورودی/خروجی ساده تر و پردازش سیگنال مختصر ارتباط برقرار کند.
حوزه های کاربردی
اتوماسیون صنعتی: GE IC697MDL753 به طور گسترده در کاربردهای مختلف سیستم های اتوماسیون صنعتی مانند خطوط مونتاژ، سیستم های جابجایی مواد و سیستم های کنترل ربات استفاده می شود. دستورات را می‌پذیرد و از طریق عملکردهای محرک‌های مختلف که توسط PLC کنترل می‌شوند پاسخ می‌دهد و در نتیجه فرآیند تولید را خودکار می‌کند.
کنترل فرآیند: در صنایع فرآیندی مانند صنایع شیمیایی، دارویی و غذایی، GE IC697MDL753 می تواند شیرها، پمپ ها و موتورها را برای تنظیم جریان، دما و فشار مواد یا سیالات کنترل کرده و از این طریق پایداری و کیفیت تولید را فراهم کند.
اتوماسیون ساختمان: برای کنترل روشنایی، تهویه مطبوع، تهویه و سایر تجهیزات در سیستم های مدیریت ساختمان به کار می رود، به طوری که می توان کنترل هوشمند محیط های ساختمان را با توجه به زمان بندی های مختلف، شرایط اشغال و پارامترهای محیطی به دست آورد و در نتیجه بهره وری انرژی و راحتی کاربر را بهبود بخشید.
توزیع و کنترل برق: استفاده از سیستم توزیع برق برای کنترل تجهیزات برق مانند کلیدهای مدار و کنتاکتورها می تواند عملکردهای کنترل از راه دور و حفاظتی شبکه برق را تحقق بخشد و قابلیت اطمینان و ایمنی منبع تغذیه را بهبود بخشد.
