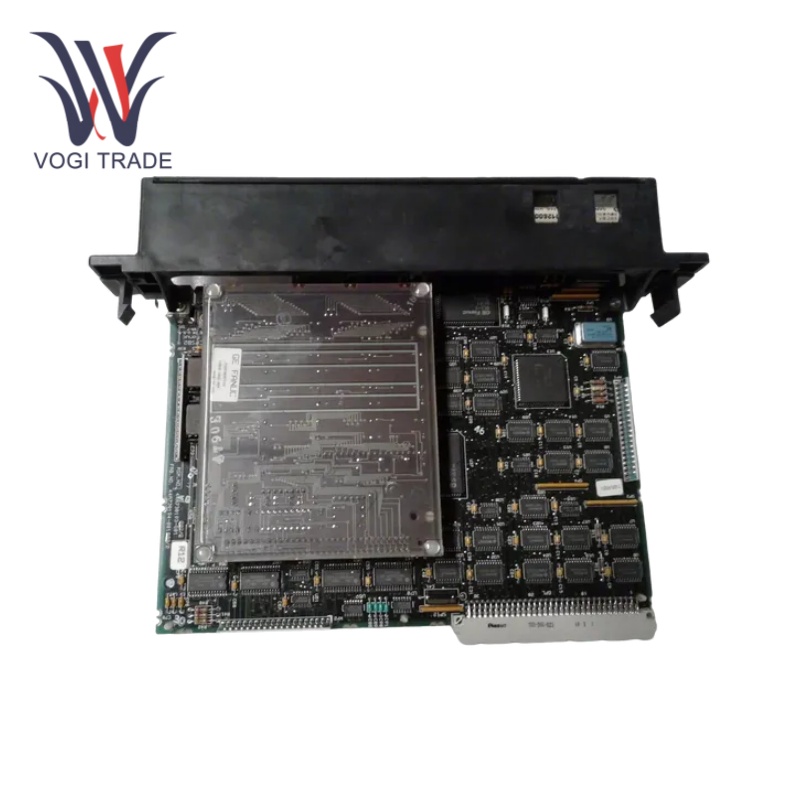

نام تجاری: GEتوضیحات: ماژول CPUوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC697CPU771 یک ماژول CPU با کارایی بالا است که برای سیستم PLC سری 90-70 طراحی شده است که برای کنترل فرآیندهای پیچیده صنعتی ایده آل است. CPU دارای LED های تشخیصی، پشتیبان گیری باتری CMOS و سازگاری با طیف گسترده ای از ارتباطات و ماژول های I/O است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC697CPU771 |
| شماره سفارش |
IC697CPU771 |
| کاتالوگ |
90-70 |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
29 × 22 × 4.5 سانتی متر |
| ابعاد بسته بندی |
31 × 25 × 7 سانتی متر |
| وزن |
0.5 کیلوگرم |
پارامترهای عملیاتی
ولتاژ مورد نیاز:CPU برق را از گذرگاه backplane 5 ولت سری 90-70 می گیرد.
مصرف برق: 1.1 آمپر در 5 ولت DC.
ظرفیت ورودی/خروجی دیجیتال: تا 2048 (2K) نقطه ورودی/خروجی دیجیتال را در هر ترکیبی پشتیبانی می کند.
ظرفیت ورودی/خروجی آنالوگ: دارای حداکثر 8000 (8K) نقطه ورودی/خروجی آنالوگ برای برنامه های کاربردی کنترل و نظارت بر فرآیند.
حفاظت از محیط زیست:برای مصارف صنعتی، با مقاومت بالا در برابر گرد و غبار و سایر آلاینده ها در محیط های کنترل شده طراحی شده است.
پشتیبان گیری از باتری CMOS:حافظه را در زمان قطع برق حفظ می کند.
عیب یابی خودکار: در برابر خطاهای زمان اجرا محافظت می کند و بازخورد وضعیت را برای عیب یابی ارائه می دهد.
ریزپردازنده: 12 مگاهرتز 80C186 برای پردازش سریع و کارآمد.
نیازهای حافظه: برای برنامه کاربر و ذخیره سازی اطلاعات به یک برد توسعه نیاز دارد.
حداکثر حافظه: ظرفیت حافظه تا 512 کیلوبایت برای کاربردهای گسترده.
سرعت اجرای دستورالعمل: دستورالعمل های منطقی بولی را در 0.4 میکروثانیه اجرا می کند و تصمیم گیری سریع را امکان پذیر می کند.
پورت سریال: یک پورت RS-232 برای برنامه نویسی و ارتباط. سازگار با ماژول های مختلف گزینه هوشمند، از جمله رابط های LAN و ماژول های کمک پردازنده.
مدولار بودن:سازگار با ماژول های ورودی/خروجی گسسته، آنالوگ و گذرگاه کنترل کننده، امکان طراحی سیستم انعطاف پذیر را فراهم می کند.
ال ای دی های تشخیصی:وضعیت بصری ماژول، از جمله قدرت و حالت های عملیاتی را ارائه می دهد.
ویژگی های محصول
بسیار ارتباطیقابلیت های عملیات: با درگاه های ارتباطی متعدد، مانند اترنت و پورت های سریال از جمله RS232/RS485 ساخته شده است. به همین دلیل است که می تواند به طور یکپارچه با سایر دستگاه ها در سراسر شبکه صنعتی ارتباط برقرار کند و تبادل داده ها و کنترل هماهنگ را تسهیل کند. GE IC697CPU771 می‌تواند با PLC، HMI و سایر دستگاه‌های هوشمند تعامل داشته باشد.
برنامه نویسی انعطاف پذیر: با صدها زبان برنامه نویسی کار می کند، می تواند با نیازهای چندگانه برنامه تنظیم شود. منطق نردبان، متن ساختاریافته یا نمودارهای بلوک تابعی می تواند توسط مهندسان برای ایجاد برنامه های کنترل سفارشی استفاده شود. این به کاربران اجازه می دهد تا هر دو استراتژی های اتوماسیون پیچیده را پیکربندی کنند.
توابع تشخیصی و نظارتی: ابزارهای تشخیصی یکپارچه به طور مداوم بر سلامت دستگاه نظارت می کنند. GE IC697CPU771 همچنین می تواند عیوب مانند داغ شدن بیش از حد، حافظه و خطاهای ارتباطی را تشخیص دهد. یکی دیگر از ویژگی‌های رایج، چراغ‌های نشانگر LED است که به صورت بصری به شما می‌گویند که در عملیات چه اتفاقی می‌افتد - و اینها در تشخیص بیشتر مشکلات بسیار مفید هستند.
نصب و راه اندازی
آماده سازی:سوئیچ کنترل CPU را روی سه حالت تنظیم شده روی STOP قرار دهید
برد افزایش حافظه: برد گسترش حافظه را به CPU اضافه کنید که فضای ذخیره سازی کافی برای برنامه و داده های کاربر را در اختیار کاربر قرار می دهد.
نصب باتری: باتری CMOS را در یکی از اسلات های باتری تعیین شده قرار دهید تا حافظه را در زمان قطع برق حفظ کنید.
نصب: ماژول CPU را در شکاف یکی از رک PLC قرار دهید و مطمئن شوید که به طور ایمن وصل شده است.
قدرت بالا:برگرداندن قدرت به رک.
محدوده کاربرد
بخش تولید:بازیکن حیاتی در خطوط تولید خودکار در کارخانه ها. GE IC697CPU771 تجهیزاتی از جمله تسمه نقاله، بازوهای روباتیک و مراکز ماشینکاری را اداره می کند. با هماهنگ کردن حرکات این دستگاه ها بهره وری و کنترل کیفیت را افزایش می دهد.
کنترل فرآیند: مدیریت فرآیند در فرآیندهای پیچیده در صنایع شیمیایی، دارویی و فرآوری مواد غذایی. GE IC697CPU771 دما، فشار، دبی و سایر پارامترهای کلیدی را کنترل می کند. این است که مطمئن شوید که فرآیند تولید سازگار و ایمن باقی می ماند.
تولید و توزیع برق: در نیروگاه ها از GE IC697CPU771 برای کنترل ژنراتورها، تابلو برق و سیستم های توزیع استفاده می شود. همچنین کمک می کند تا برق پایدار بماند و مجدداً به طور قابل اعتماد به شبکه متصل شود تا حداکثر محافظت در برابر قطع برق یا نوسانات ناهموار ایجاد شود.
عیب یابی
مسائل راه اندازی: ماژول راه اندازی نمی شود، ابتدا اتصالات منبع تغذیه را بررسی کنید. ولتاژ صحیح را بررسی کنید و آیا سیم شلی دارد یا خیر فیوز را در صورت لزوم بررسی کنید. با فرض اینکه منبع تغذیه خوب است، در مرحله بعد نسخه بوت لودر و سیستم عامل را بررسی کنید. یک نسخه نادرست گاهی اوقات می تواند منجر به شکست راه اندازی شود.
نارسایی های ارتباطی: اولین گامی که در صورت خرابی ارتباط باید برداشته شود، بررسی اتصالات کابل است. بررسی کنید که محکم به برق وصل شده و شکسته نشده باشند. نرم افزار تشخیص پورت های ارتباطی را اجرا کنید. اگر پورت ها خوب به نظر می رسند، تنظیمات شبکه را بررسی کنید. آدرس‌های IP نامتناسب، ماسک‌های زیرشبکه یا دروازه‌ها می‌توانند از ارتباط جلوگیری کنند.
خطاهای برنامه: این به دلیل خطاهای برنامه نویسی غیرفعال است، به این معنی که اگر ماژول در حین کار به خوبی شکل نگیرد. از ابزارهای اشکال زدایی داده شده برای دنبال کردن مسیر برنامه استفاده کنید. مراقب منطق نادرست، تخصیص مقادیر اشتباه، نقض دسترسی به حافظه و غیره باشید. اغلب اوقات، رفع این خطاها رفتار غیرعادی را برطرف می کند.
