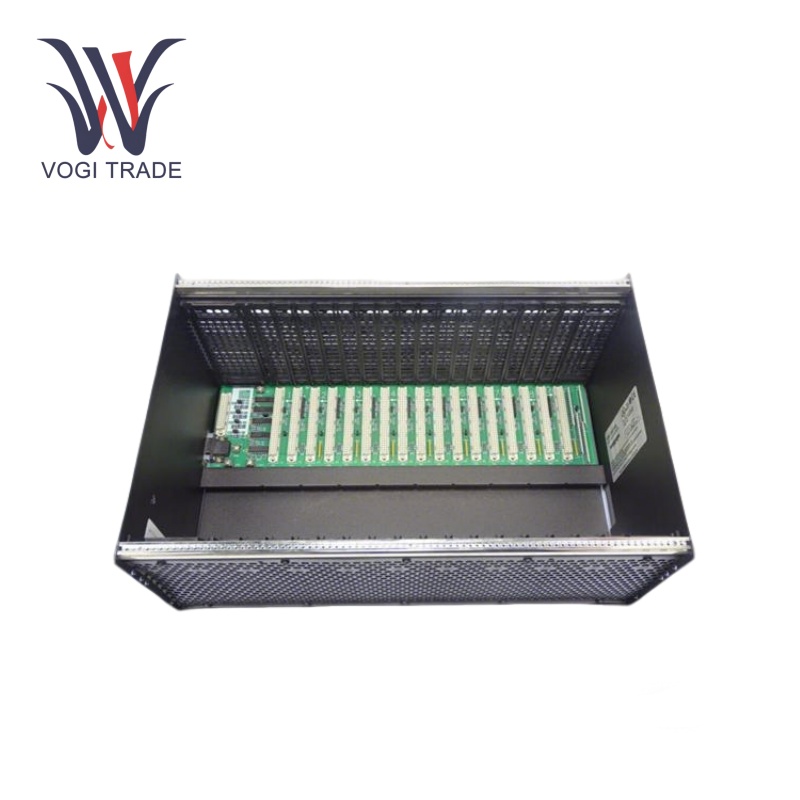

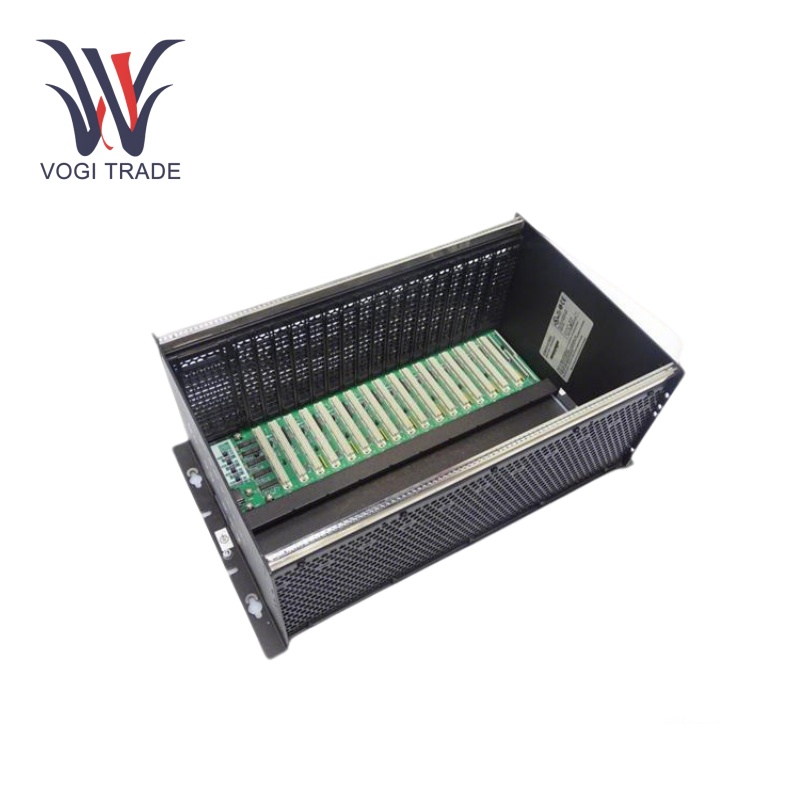

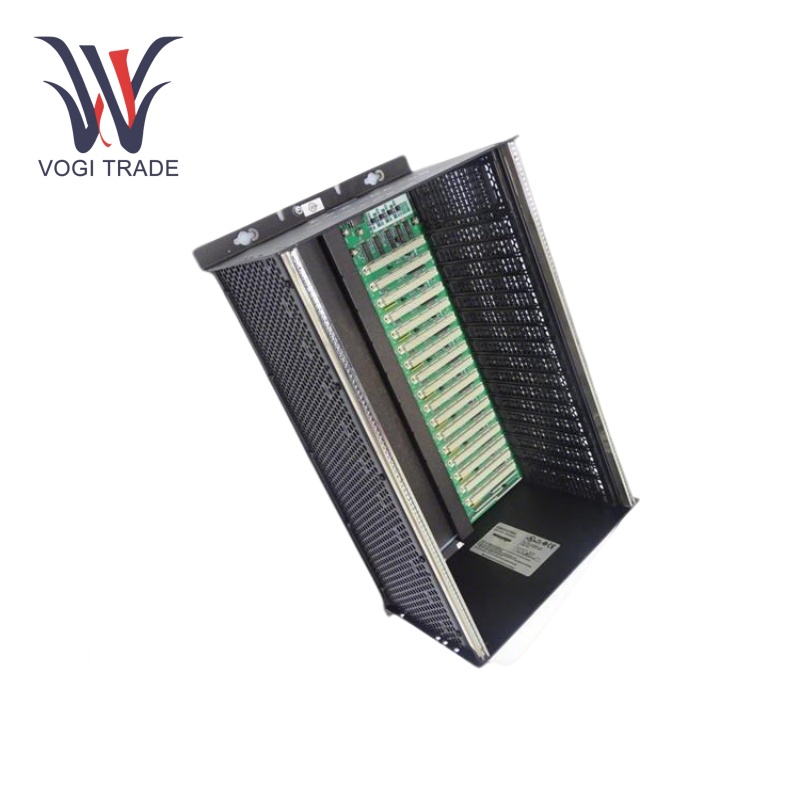

مارک: GEتوضیحات: قفسه یکپارچه سازشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IC697CHS782 یک شاسی یکپارچه سازنده 17 اسکله VME است که برای سیستم های سری 90-70 PLC طراحی شده است. این پشتیبانی از تمام ماژول های IC697 PLC و ماژول های VME شخص ثالث پشتیبانی می کند و یک بستر انعطاف پذیر و مقیاس پذیر برای اتوماسیون صنعتی فراهم می کند.
| ساخت |
سعادت |
| شماره مدل |
IC697chs782 |
| شماره سفارش |
IC697chs782 |
| کاتالوگ |
سری 90-70 |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8448590000 |
| بعد |
13.5cm*13cm*3.5cm |
| ابعاد بسته بندی |
16cm*15cm*6cm |
| وزن |
0.3 کیلوگرم |
پارامترهای عملیاتی
الزامات برق:5V DC ، تهیه شده توسط اتوبوس PCI
نوع رابط:خوب که PCI
سازگاری اتوبوس:Vmebus IEEE 1014 استاندارد ، اتوبوس محلی PCI
نرخ انتقال داده ها:حداکثر 80 مگابایت در ثانیه
دمای عملیاتی:0 درجه سانتیگراد تا 55 درجه سانتیگراد
رطوبت:5 ٪ تا 95 ٪ عدم پذیرش
ویژگی های محصول
ادغام یکپارچه:این امر به عنوان پلی بین سیستم های VME و سیستم های PCI که باعث افزایش قابلیت همکاری بین سخت افزار میراث VME و آخرین سیستم های مبتنی بر PCI می شود ، تبدیل یا عمل می کند.
انتقال داده با سرعت بالا:نرخ انتقال داده با سرعت بالا را تسهیل می کند ، و امکان ارتباطات کارآمد بین سیستم ها را فراهم می کند
نصب و نصب و راه اندازی:طراحی سازگار با PCI امکان نصب و پیکربندی آسان در سیستم های مبتنی بر PCI را فراهم می کند.
طراحی جمع و جور: شکافهای معمولی PCI برای پل فرم جمع و جور آن مناسب هستند.
گسترش مدولار:GE IC697CHS782 یک قفسه یکپارچه سازی 17 شکاف است. فضای کافی برای افزودن انواع ماژول ها ، CPU ها ، I/O و دستگاه های مختلف وجود دارد. از رشد شفاف یک سیستم مبتنی بر VME پشتیبانی می کند.
ماژول های پشتیبانی شده VME:ماژول های VME شخص ثالث پشتیبانی کردند. این مکانیسم سازگاری انتخاب گسترده تری از مؤلفه ها را در اختیار کاربران قرار می دهد. GE IC697CHS782 همچنین ادغام سیستم های میراث یا اجزای شخص ثالث را در یک سیستم کنترل واحد تسهیل می کند.
اتصال پشت صفحه:اتصالات پشت پرده در مراکز 0.8 - اینچ نصب شده اند. برای اینکه ماژول ها به راحتی درج و متصل شوند ، این فاصله باید استاندارد شود. این به سیستم ماژول اجازه می دهد تا اطلاعات بین ماژول ها و سیستم را به طور کلی برای عملکرد پایدار و قابل اعتماد به سرعت منتقل کند.
نصب
قدرت پایین:قبل از نصب ، قدرت پایین آمدن سیستم ضروری است.
آداپتور را وارد کنید:آداپتور GE IC697CHS782 را با دقت در شکاف PCI قرار دهید ، و اطمینان حاصل کنید که به درستی تراز شده و به طور ایمن نشسته است.
تنظیمات را پیکربندی کنید:در صورت لزوم ، تنظیمات مناسب را برای آداپتور موجود در سیستم BIOS یا محیط عملیاتی خود پیکربندی کنید.
اتصال سیستم VME:سیستم VME را با استفاده از کابل ها و اتصالات مناسب به آداپتور متصل کنید ، سیستم VME را به آداپتور وصل کنید.
قدرت بالا:هنگامی که سیستم از بین می رود ، درایورهای سیستم باید نصب شوند و به سیستم های VME و PCI امکان برقراری ارتباط می دهند.
پیکربندی آداپتور:برای پیکربندی تنظیمات آداپتور برای عملکرد مناسب از نرم افزار یا برنامه های سیستم عامل استفاده کنید.
دامنه کاربرد
سیستم های کنترل صنعتی:GE IC697CHS782 برای ساخت سیستم های کنترل پیچیده در گیاهان تولیدی استفاده می شود.
اتوماسیون دستگاه:در صنایع فشرده دستگاه مانند فلزکاری یا نجاری ، از این قفسه می توان برای کار با دستگاه به طور خودکار استفاده کرد.
کنترل فرآیند:در زمینه هایی مانند شیمیایی و پتروشیمی ، که در آن فرآیندهای کنترل از اهمیت بالایی برخوردار هستند ، GE IC697CHS782 یک هدف مهم است. برای راکتورها ، خطوط لوله و مخازن ذخیره سازی ، می تواند متغیرهایی مانند دما ، فشار و میزان جریان را کنترل و کنترل کند. عملکرد قابل اعتماد آن در محدوده درجه حرارت و رطوبت گسترده ، آن را برای محیط های چالش برانگیز که در این صنایع رایج است ، ایده آل می کند.
عیب یابی
مسائل مربوط به اتصال ماژول: اگر یک ماژول پاسخ نمی دهد یا نشانگر اتصال به سیستم نیست ، ابتدا آن را قرار دهید. اطمینان حاصل کنید که ماژول به درستی در شکاف نشسته است و هیچ پین خم وجود ندارد. سعی کنید با دقت از بین ببرید و مجدداً ماژول را درج کنید. اگر این مسئله مسئله را حل نکرد ، از کانکتور پشت پرده بازرسی کنید تا اطمینان حاصل شود که آسیب دیده یا کثیف نیست. در صورت لزوم ، کانکتور را با یک محلول تمیز کننده مناسب و یک برس برس نرم تمیز کنید.
موضوعات مرتبط با قدرت:اگر قفسه در حال تأمین نیست یا مشکلات مربوط به برق متناوب وجود دارد ، ابتدا منبع تغذیه قفسه را بررسی کنید. اگر این یک منبع تغذیه است ، اطمینان حاصل کنید که به طور مناسب وصل شده و کار می شود. برای خسارت ، سیم های برق را بازرسی کنید. برای منبع تغذیه خارجی ، اطمینان حاصل کنید که ماژول آداپتور منبع تغذیه به درستی مجهز و پیکربندی شده است. ولتاژهای ما را آزمایش کنید و قفسه از آن راضی است.
مسائل سازگاری:هنگام استفاده از ماژول های سوم VME و مسائل سازگاری با آن روبرو شده اید ، ابتدا به راهنمای کاربر یکپارچه سازی ماژول های VME سوم مراجعه کنید. تأیید کنید که نام ماژول صحیح است و به درستی پیکربندی شده است ، همراه با هر گزینه یا تنظیمات لازم. رفع مشکلات سازگاری گاهی اوقات به بروزرسانی سیستم عامل ماژول ها یا خود قفسه نیاز دارد. اگر سازنده دستورالعمل ها را ارائه می دهد ، سیستم عامل را به روز کنید.
