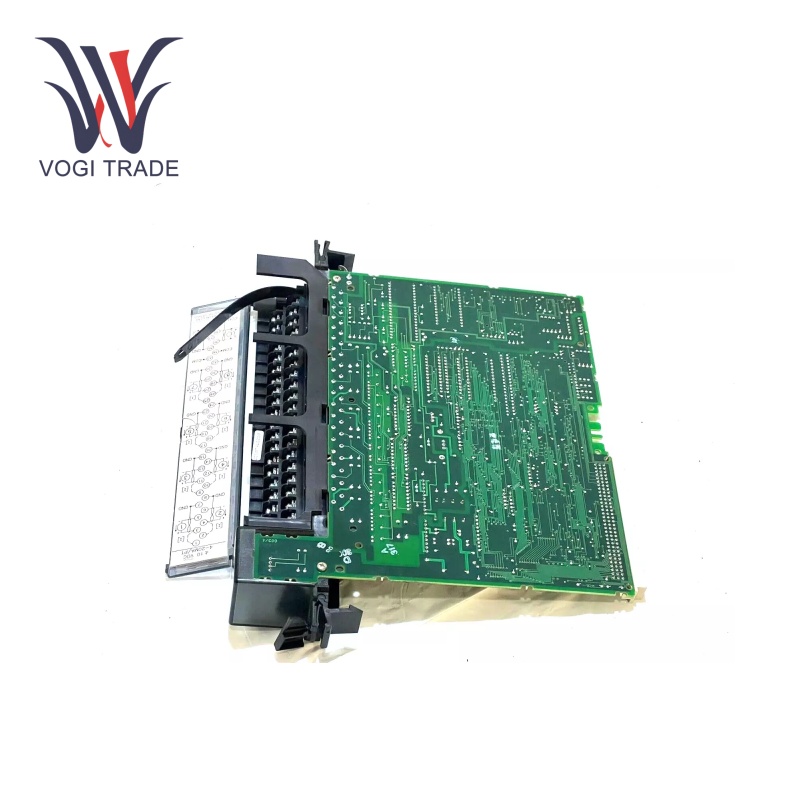

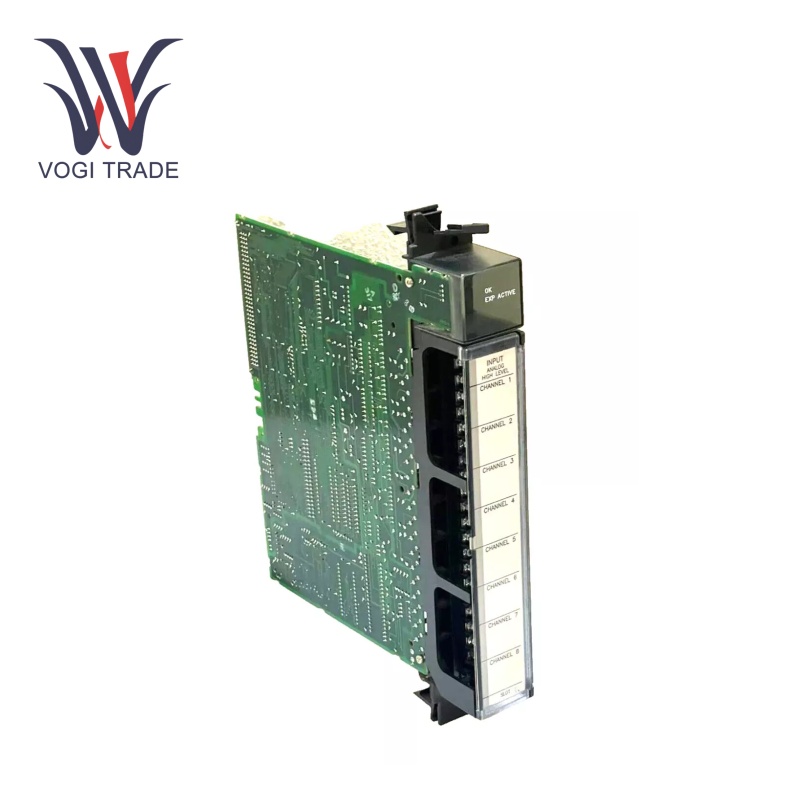

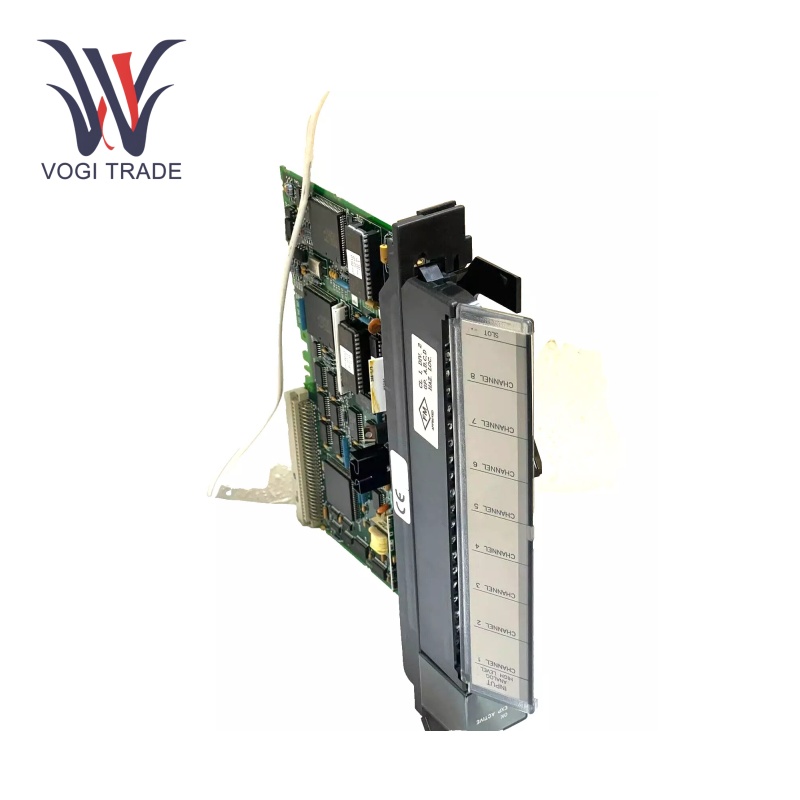

مارک: GEتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IC697ALG230 یک ماژول مبدل اصلی ورودی آنالوگ برای سیستم های PLC سری 90-70 است که برای تبدیل ولتاژ آنالوگ 10 ولت یا 4-20ma فعلی طراحی شده است. سیگنال به داده های دیجیتال. دارای 8 کانال ورودی دیفرانسیل ، وضوح 14 بیتی و نرخ بروزرسانی 2.4-2.8ms است.
| ساخت |
سعادت |
|
شماره مدل |
IC697ALG230 |
| شماره سفارش |
IC697ALG230 |
| کاتالوگ |
سری 90-70 |
|
کشور مبداء |
ایالات متحده آمریکا |
|
کد HS |
7326909000 |
| بعد |
30cm*20cm*20cm |
| ابعاد بسته بندی |
32cm*22cm*22cm |
| وزن |
1 کیلوگرم |
پارامترهای عملیاتی
کانال های ورودی: 8 ورودی دیفرانسیل ، هر یک از ولتاژ یا سیگنال های فعلی قابل تنظیم است.
ولتاژ ورودی: 10 ولت
جریان ورودی: 4 20 میلی آمپر است
وضوح: 14 بیتی ، اطمینان از تبدیل سیگنال با دقت بالا.
نرخ بروزرسانی: تقریباً 2.4 تا 2.8 میلی ثانیه ، امکان دستیابی به داده های سریع را فراهم می کند.
زمان تبدیل: 10ms در هر کانال
ولتاژ انزوا: 1500VAC بین زمینه و منطق
دمای عملیاتی: 0 درجه سانتیگراد تا 60 درجه سانتیگراد
رطوبت: 5 ٪ تا 95 ٪ غیر کنترل کننده
ویژگی های محصول
تبدیل به تبدیل دیجیتال: GE IC697ALG230 در درجه اول برای تبدیل سیگنال های ورودی آنالوگ به یک نمایش دیجیتال استفاده می شود. مقادیر برای شکست CPU یک کنترلر منطقی قابل برنامه ریزی یا سایر کنترل کننده هایی که از طریق صفحه VME به ورودی های آنالوگ دسترسی پیدا می کنند ، استفاده می شود. این فرایند تبدیل برای سیستم های کنترل صنعتی ضروری است ، جایی که اکثر الگوریتم های کنترل و عملیات منطقی بر روی داده های دیجیتال اجرا می شوند.
پیکربندی کانال ورودی: 8 کانال ورودی دیفرانسیل ، با این انعطاف پذیری ، کاربران می توانند بر اساس نیازهای برنامه ، انواع سنسور مختلف را به همان ماژول وصل کنند.
حفاظت از ولتاژ: هر ورودی به شرایط ولتاژ زودرس محافظت می شود. این حفاظت در تنظیمات صنعتی مورد نیاز است ، جایی که سر و صدای الکتریکی ، افزایش انرژی یا سنسورهای بد می تواند منجر به وقایع ولتاژ شود. محافظت از ولتاژ در GE IC697ALG230 در جلوگیری از آسیب به دلیل ولتاژ زیاد و گرمای بیش از حد کمک می کند.
منابع I/O قابل تنظیم کاربر: منابع I/O کاربر هستند - قابل تنظیم ، نیاز به پرش ها یا سوئیچ های DIP را از بین می برد. GE IC697ALG230 فرآیند پیکربندی را ساده می کند و به کاربران این امکان را می دهد تا ماژول را متناسب با نیازهای خاص برنامه خود تنظیم کنند. ماژول با عملکرد پیکربندی نرم افزار MS DOS یا ویندوز تکمیل شده است ، یک رابط کاربری کاربر پسند برای تنظیم ماژول فراهم می کند.
سیگنال ها را تبدیل کنید: این ولتاژ آنالوگ یا ورودی های جریان را به اطلاعات شناخته شده برای پردازش PLC سوئیچ می کند.
پیکربندی کانال فردی: برای ولتاژ یا جریان با مقیاس سفارشی برای برنامه های مختلف تنظیم شده است.
نصب
نصب:GE IC697ALG230 شاسی قابل استفاده است که در plc.frame مربوطه مورد استفاده قرار می گیرد. این مکانیزم است که به کلید مکانیکی اجازه می دهد تا اطمینان حاصل شود که دستگاه به درستی جایگزین شده و به درستی در داخل شاسی تراز می شود. این امر مانع از نصب نادرست ماژول می شود و این امر می تواند باعث شود اتصالات الکتریکی به درستی کار نکنند یا به ماژول آسیب برساند.
Tوابسته به ارمینالهیئت مدیره:اینجاست که سیم کشی فیلد به یک ترمینال قابل جابجایی خاتمه می یابد. این ، اتصال سریع و قطع ارتباط را برای سنسورها و سایر قطعات سخت افزاری خارجی آسان می کند. تمام تابلوهای ترمینال برای شناسایی آسان کانال های ورودی کاملاً مشخص شده اند.
اتصال پشت صفحه: به صفحه نمایش VME متصل می شود و اطمینان حاصل می کند که وقتی ماژول به پشت صفحه وصل می شود ، یک اتصال محکم وجود دارد و ماژول برای جلوگیری از هرگونه اتصالات الکتریکی متناوب نشسته است.
دامنه کاربرد
کنترل فرآیند: نمونه کنترل فرآیند که شامل نظارت و کنترل دما ، فشار ، جریان و غیره است.
سیستم های دستیابی به داده ها: جمع آوری و دیجیتالی کردن اطلاعات آنالوگ از ردیاب های مختلف برای معاینه و نظارت.
اتوماسیون صنعتی: GE IC697ALG230 با ماشین آلات کارخانه و تجهیزات یکپارچه شده است که به طور خودکار فرآیندهای کارخانه را کنترل و کار می کنند.
عیب یابی
هیچ سیگنال یا خوانش اشتباه:بررسی کنید که سیگنال ورودی در محدوده پیکربندی شده است. به دنبال خاتمه نادرست یا سست در اتصالات سیم کشی باشید. همچنین اطمینان حاصل کنید که منبع سیگنال ورودی خوب است.
خرابی کانال: وضعیت رهبری کانال آسیب دیده را بررسی کنید. اگر LED روشن نشود ، یک کانال ممکن است بد باشد. تنظیم کانال را در برنامه برنامه نویسی PLC بررسی کنید. اگر مشکل ادامه دارد ، ماژول را جایگزین کنید.
نویز یا تداخل سیگنال الکتریکی: حتماً کابل حامل سیگنال آنالوگ را زمین و محافظت کنید. برای سیگنال های موجود ، از کابل های جفت پیچ خورده استفاده کنید زیرا نویز کاهش می یابد. به دنبال منابع مجاور تداخل در میدان الکترومغناطیسی باشید و در صورت لزوم کابل ها را جابجا کنید.
ماژول توسط PLC شناخته نشده است: تأیید کنید که این ماژول به درستی در قفسه نشسته است. module که توسط اتصالات صفحه پشتی PLC و Rack Powered شناخته نشده است. پارامترهای مجدداً از Hemodule در نرم افزار برنامه نویسی PLC استفاده کنید.
بیش از درجه حرارت:تأیید کنید که ماژول در محدوده دمای مشخص شده کار می کند. تأیید کنید که خنک کننده و جریان هوا کافی در اطراف قفسه PLC وجود دارد.
