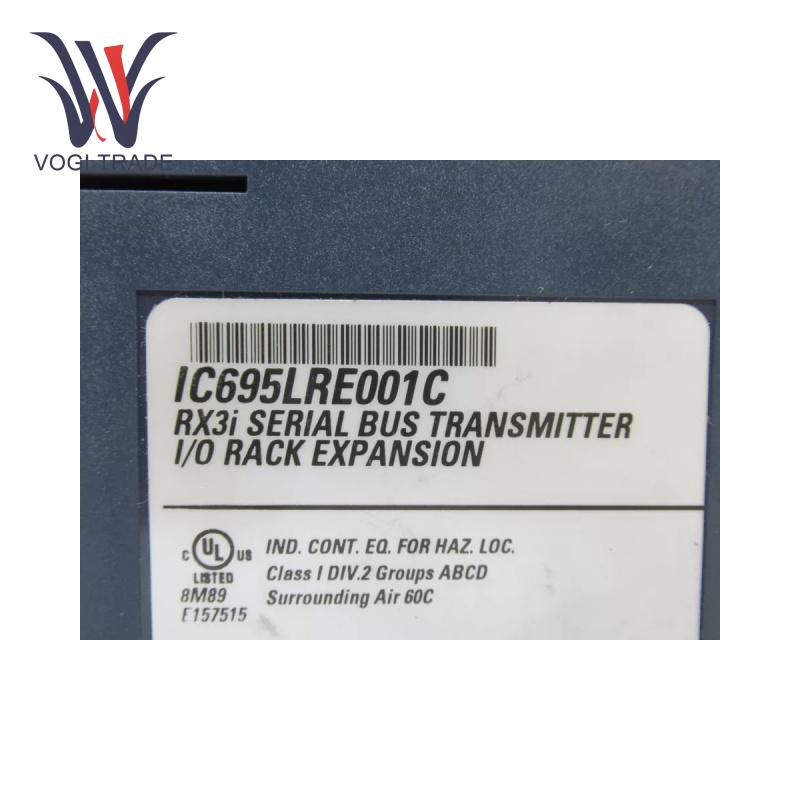

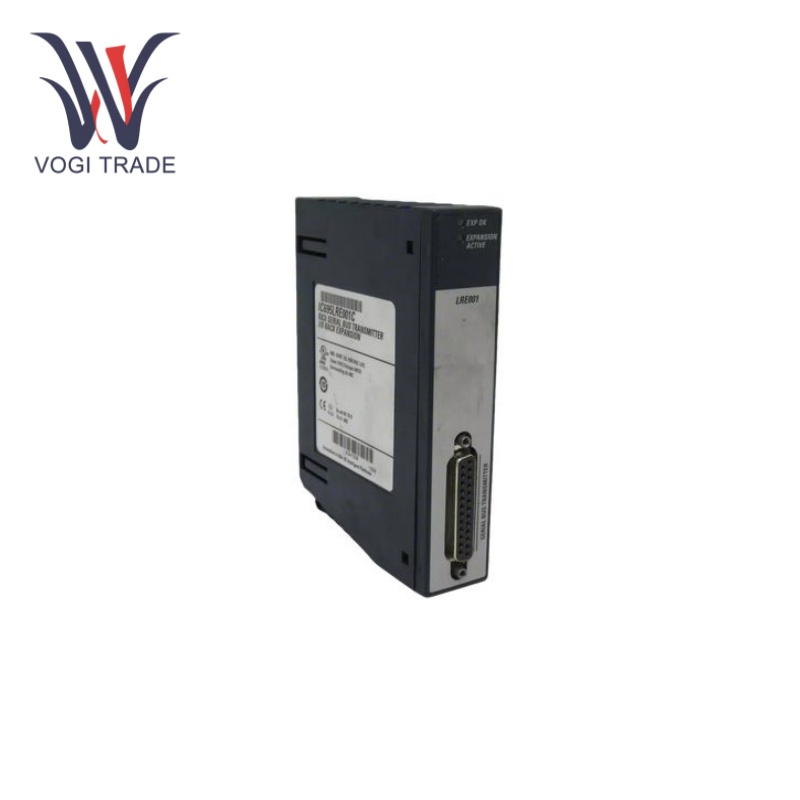

GE IC695LRE001

پارامترهای عملیات

مصرف فعلی:132 میلی آمپر در 5 ولت از صفحه پشتی.

نرخ موثر داده:500 کیلوبیت در ثانیه زمانی که گذرگاه توسعه شامل صفحات پشتی راه دور باشد.

حداکثر طول کابل:هواپیماهای پشتی گسترش  تا 50 فوت (15 متر).  هواپیماهای پشتی از راه دور تا 700 فوت (213 متر).

پورت سریال:RS-232 DCE، از نرخ باد از 1200 تا 115200 bps پشتیبانی می کند.

اوجداسازی بحرانی:ارتباطات دیفرانسیل غیر ایزوله

ویژگی های محصول

ترجمه سیگنال:GE IC695LRE001 برای ترجمه سطوح سیگنال از Backplane جهانی به سطوح مورد نیاز توسط بک‌پلین‌های گسترش سریال استفاده می‌شود.

نشانگر وضعیت:2- ال ای دی سبز

Expansion Active:وضعیت اتوبوس توسعه را نشان می دهد. هنگامی که ماژول با صفحات پشتی توسعه ارتباط برقرار می کند، روشن است و زمانی که ارتباط برقرار نمی کند، خاموش است.

قدرت محاسباتی سریع:به لطف ریزپردازنده های قدرتمند، توانایی انجام محاسبات پیچیده با سرعت بالا را دارد. آموزش گسترده به آن اجازه می دهد تا داده های زمان واقعی را برای الگوریتم ها و عملکردهای تصمیم گیری بسیار سریعتر و دقیق تر پردازش کند. به عنوان مثال، در اتوماسیون صنعتی، GE IC695LRE001 می تواند به سرعت به تغییرات ورودی های حسگر واکنش نشان دهد و خروجی های کنترل را در صورت لزوم تنظیم کند.

چندین گزینه برای ارتباط:GE IC695LRE001 می تواند با استفاده از پروتکل های Ethernet/IP، Profibus DP و Modbus TCP ارتباط برقرار کند. این فرآیند به خوبی کار می کند زیرا پلتفرم ها رابط های قدرتمندی را برای ادغام با تجهیزات صنعتی مختلف، از جمله کنترل کننده های منطقی قابل برنامه ریزی (PLC)، رابط های انسان و ماشین (HMI) و سیستم های کنترل نظارت و جمع آوری داده ها (SCADA) فراهم می کنند. تبادل داده با کارایی بالا و کنترل هماهنگ در کل شبکه صنعتی را تشویق می کند.

ویژگی های تشخیصی و نظارتی قوی:این دستگاه دارای عملکرد خود تشخیصی کامل است. همچنین می تواند وضعیت داخلی خود مانند ولتاژ، دما و یکپارچگی پیوند ارتباطی را کنترل کند. همچنین در صورت بروز ناهنجاری، تمامی کدهای خطا و پیام های تشخیصی را حذف می کند و امکان شناسایی سریع و بازیابی مشکلات را فراهم می کند. این ظرفیت خودتنظیمی هم زمان خرابی و هم هزینه های تعمیر و نگهداری را تا حد زیادی به حداقل می رساند.

نصب و راه اندازی

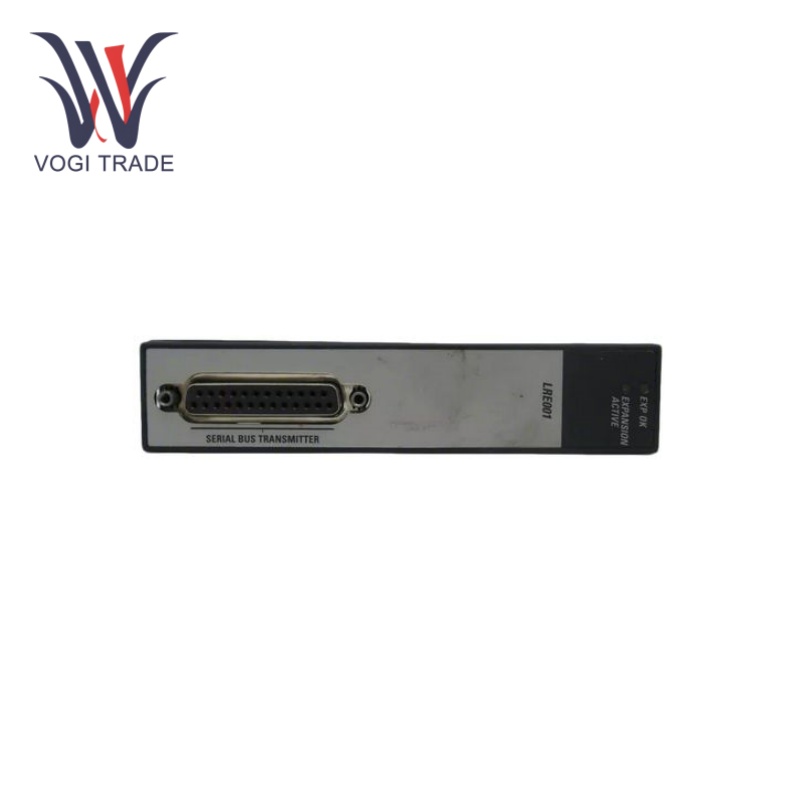

نصب:به عنوان بخشی از هر سیستمی، این ماژول GE IC695LRE001 در کانکتور توسعه ویژه در انتهای سمت راست Universal Backplane نصب می شود. از آنجایی که از یک اسلات معمولی سیستم استفاده نمی کند، این به ماژول های دیگر اجازه می دهد تا به طور موثر از اسلات های موجود استفاده کنند. طرف دیگر (جلو) ماژول دارای یک کانکتور است که کابل انبساط باید به آن وصل شود (به شرط اینکه کیفیت خوبی داشته باشد باید محصول Belden 8107 یا مشابه آن باشد).

محدوده کاربردی

اتوماسیون صنعتی:GE IC695LRE001 به طور گسترده در کارخانه های تولیدی به عنوان یک سیستم کنترل و مدیریت برای فرآیندهای تولید پیچیده استفاده می شود. این می تواند یک کنترل کننده مرکزی برای بازوهای رباتیک، تسمه نقاله و خطوط مونتاژ خودکار باشد. این قابلیت اتصال با انواع مختلف سنسورها و محرک‌ها را نیز فراهم می‌کند که به کنترل و بهینه‌سازی دقیق عملیات تولید برای بهبود بهره‌وری یا کیفیت محصول کمک می‌کند.

تولید و توزیع برق:در نیروگاه ها و پست ها، GE IC695LRE001 برای نظارت و کنترل سیستم های تولید و توزیع برق استفاده می شود. این وظیفه کنترل سرعت توربین، تنظیم ولتاژ و تصحیح ضریب توان است. همچنین می تواند با مراکز کنترل شبکه ارتباط برقرار کند تا انتقال برق قابل اعتماد و پایداری شبکه را فراهم کند.

صنایع فرآیندی:مانند فرآوری شیمیایی، دارویی، مواد غذایی با کنترل برخی فرآیندهای حیاتی. همچنین می تواند متغیرهایی مانند دما، فشار و سرعت جریان در راکتورها، خطوط لوله و مخازن اختلاط را حس کرده و کنترل کند. این به آن‌ها اجازه می‌دهد تا شرایط سخت‌گیرانه فرآیند و مشخصات کیفیت محصول را برآورده کنند.

عیب یابی

نشانگرهای LED:اطمینان حاصل کنید که LED EXP OK روشن است تا مطمئن شوید که بک‌پلین برق 5 ولتی را به ماژول می‌رساند. اگر LED Expansion Active در طول ارتباط مورد انتظار روشن نشد، اتصالات به صفحه‌های پشتی توسعه یا راه دور و همچنین خود کابل انبساط را بررسی کنید. اتصال مناسب و آسیب دیدگی

یکپارچگی کابل: کابل انبساط را از نظر هرگونه علائم سایش یا آسیب بررسی کنید و مطمئن شوید که الزامات مشخص شده را برآورده می کند.

 برای عملکرد بهینه

محل مناسب ماژول:بررسی کنید که ماژول به طور کامل در کانکتور توسعه تخصصی در سمت راست صفحه پشتی جهانی قرار گرفته باشد.

به روز رسانی سیستم عامل:برای اطمینان از سازگاری و عملکرد سیستم، سیستم عامل ماژول را به روز نگه دارید.
