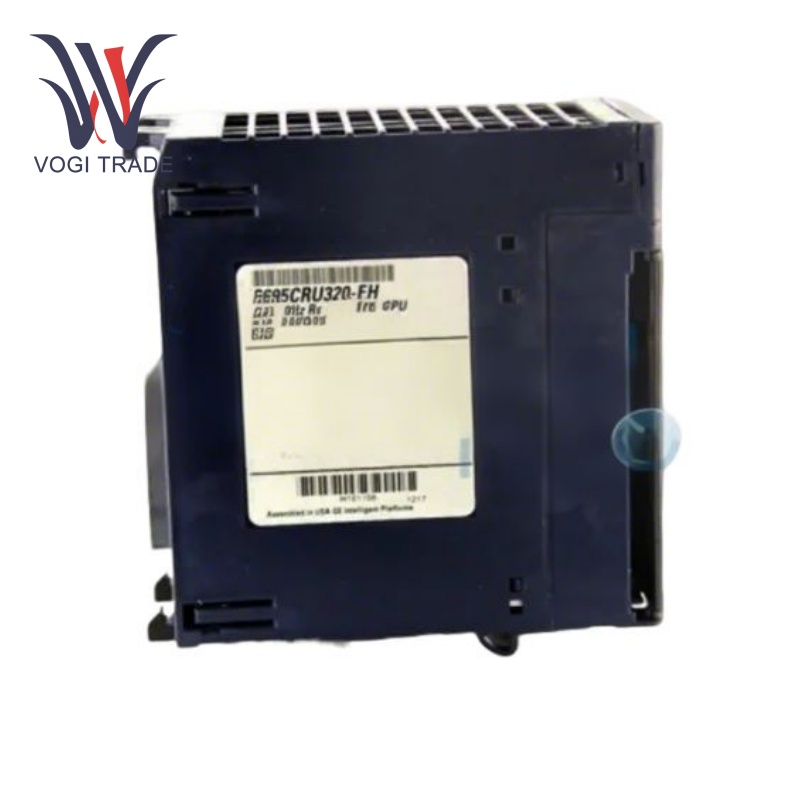

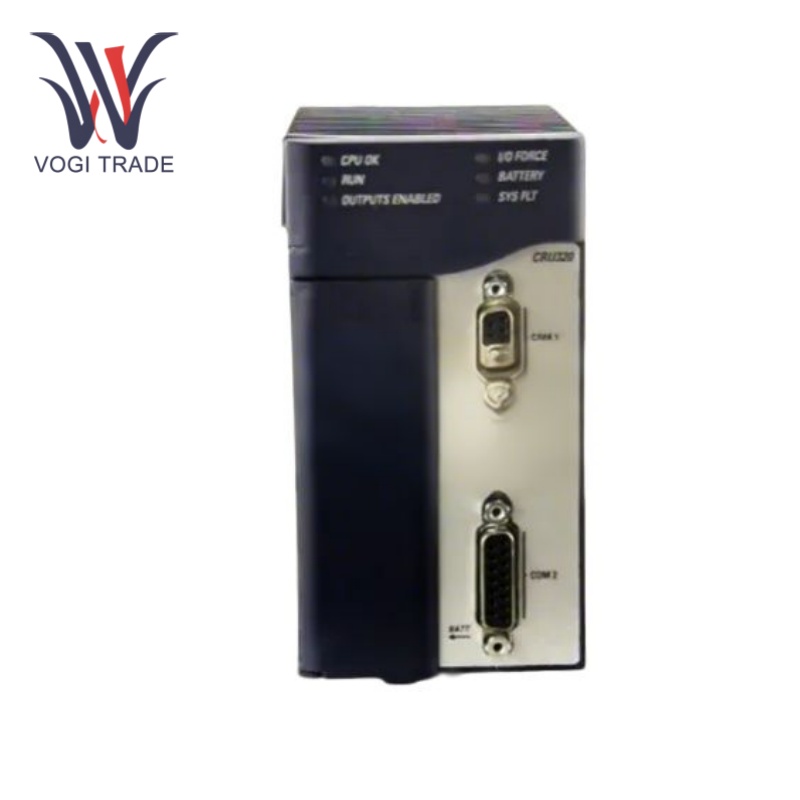

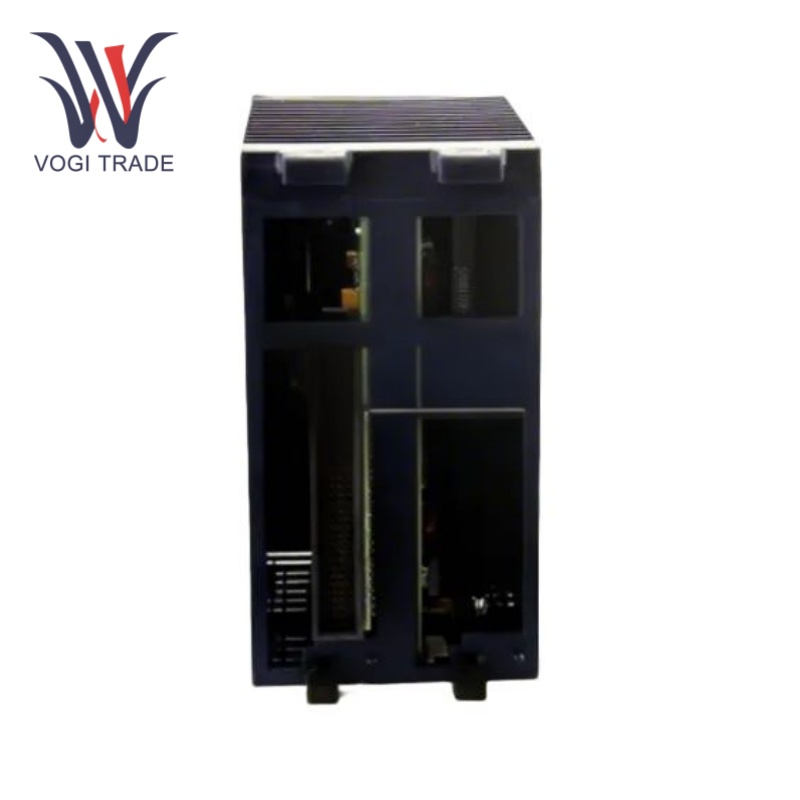

نام تجاری: GEتوضیحات: ماژول CPUوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC695CRU320 دارای قابلیت آماده به کار اضافی برای خرابی بدون درز، پردازش قدرتمند با پردازنده Celeron M با فرکانس 1 گیگاهرتز و ارتباطات منعطف از طریق دو رابط سریال برای ادغام صنعتی است.
| تولید GE |
جنرال الکتریک |
| شماره مدل |
IC695CRU320 |
| شماره سفارش |
IC695CRU320 |
| کاتالوگ |
RX3i |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
12 × 7 × 3 سانتی متر |
| ابعاد بسته بندی |
15cm x 10cm x 5cm |
| وزن |
0.8 کیلوگرم |
پارامترهای عملیاتی
پردازنده:1 گیگاهرتز
حافظه:64 مگابایت
پورت های سریال:RS-232 و RS-485.
بلوک های برنامه:512 بلوک برنامه را می توان پیکربندی کرد.
استقامت فلاش:100000 نوشتن/پاک کردن.
انتقال داده ها:2 مگابایت
برق مورد نیاز:3.3 ولت DC
دمای انبار:0 تا 60 درجه سانتی گراد
ویژگی های محصول
قابلیت مازاد Hot Standby:اگر کنترل کننده فعال از کار بیفتد، سیستم می تواند به آرامی به پردازنده آماده به کار سوئیچ کند و به کار سیستم ادامه دهد. آنها به گونه ای نوشته شده اند که جابجایی بین کنترلرها حداکثر در 1 اسکن منطقی رخ می دهد که منجر به حداقل زمان تعویض 3.133 میلی ثانیه می شود.
عملکرد پردازش قدرتمند:مجهز به یک پردازنده Celeron M با فرکانس 1 گیگاهرتز که توانایی پردازش با سرعت بالا را تضمین می کند، به GE IC695CRU320 اجازه می دهد تا منطق و الگوریتم های پیچیده کنترل را مدیریت کند و به آن امکان می دهد پاسخ سریع و بلادرنگ را ارائه دهد که در برنامه های کاربردی با سطوح بحرانی بالاتر و برنامه های کاربردی بزرگ و پیچیده حیاتی است. .
پروتکل های ارتباطی انعطاف پذیر:GE IC695CRU320 دارای دو رابط ارتباطی سریال است و با استانداردهای ارتباط سریال RS232 و RS485 قابل استفاده است. با ایجاد امکان ادغام در چندین شبکه کنترل صنعتی، تبادل صاف داده ها و همچنین تعامل با دستگاه ها و سیستم های خارجی را امکان پذیر می کند.
نصب و راه اندازی
نصب:پردازنده GE IC695CRU320 صفحه پشتی RX3i را درگیر می‌کند و مستقیماً به شکاف‌های PCI (Pripheral Component Interconnect) متصل می‌شود. برای بررسی اینکه آیا ماژول به طور محکم وارد شده است و باید به خوبی متصل باشد. ماژول‌های دیگر در گذرگاه از طریق PCI نسخه 2.2 یا بالاتر متصل می‌شوند و امکان انتقال سریع و اشتراک‌گذاری داده‌ها با backplanem را فراهم می‌کنند.
قدرت نادرست:سیم های منبع تغذیه را با توجه به ولتاژ و جریان مورد نیاز وارد کنید. برای اینکه به درستی کار کند به 3.3 ولت DC در 1 آمپر و 5 ولت DC در 1.2 آمپر نیاز دارد. بنابراین مراقب قطبیت منبع تغذیه باشید تا از اتصال معکوس جلوگیری کنید و مطمئن شوید که ولتاژ منبع تغذیه باید در محدوده طبیعی باشد.
ارتباط ارتباطی:برای دو پورت سریال، دستگاه ها را از طریق کابل های ارتباطی وصل کنید. بررسی کنید که پارامترهای ارتباطی (نرخ باد، بیت های داده، بیت های توقف و بیت های برابری) به درستی پیکربندی شده اند. اگر ماژول‌های ارتباطی دیگر یا ارتباطات اترنت مورد استفاده قرار می‌گیرند، نصب و پیکربندی را بر اساس نصب‌های مربوطه انجام دهید.
عیب یابی
خرابی سوئیچینگ افزونگی:بررسی کنید که آیا پیوند اضافی بین پردازنده فعال و آماده به کار متصل و پیکربندی شده است یا خیر. پیوندهای همگام GE IC695CRU320 باید به درستی پیکربندی شده و به صورت فیزیکی متصل شوند. در مرحله بعد، تنظیمات سیستم و برنامه‌نویسی را بررسی کنید تا مطمئن شوید که شرایط و منطق سوئیچینگ افزونگی درست است. در صورت امکان، تابع افزونگی را در یک محیط شبیه‌سازی شده بدون خطا آزمایش کنید تا عیب سیستم را پیدا کنید.
خطای ارتباطی:خطای ارتباطی معمولاً به دلیل مشکل در پورت های سریال ایجاد می شود، بنابراین بررسی کنید که کابل های ارتباطی به درستی وصل شده اند یا خیر و همچنین بررسی کنید که آیا آسیبی دیده است یا خیر. سپس مطمئن شوید که تنظیمات پارامترهای ارتباطی مانند نرخ باود، بیت های داده، بیت های توقف و بیت های برابری درست است. کابل ارتباطی را تعویض کنید یا سعی کنید مودم را به دستگاه دیگری وصل کنید. همچنین می توانید پیکربندی شبکه و تنظیمات ماژول مربوطه را برای سایر مشکلات ارتباطی، به عنوان مثال، مشکلات ارتباطی اترنت بررسی کنید.
اختلال در اجرای برنامه:اگر اجرای برنامه غیرعادی باشد، اولین قدم این است که بررسی کنید آیا کد برنامه دارای خطا یا تضادهای منطقی است. وضعیت اجرای برنامه و مقادیر متغیرها را با استفاده از ابزارهای اشکال زدایی نرم افزار برنامه نویسی بررسی کنید. در صورت لزوم برنامه را به آخرین نسخه به روز کنید، یا با توجه به وضعیت واقعی اصلاح و اصلاح کنید. همچنین می‌توانید مصرف حافظه را کنترل کنید تا بررسی کنید که آیا برنامه هنگام اجرا از فضای حافظه با دسترسی تصادفی بیش از حد استفاده نکرده است.
محدوده کاربردی
اتوماسیون صنعتی:GE IC695CRU320 می تواند در صنعت تولید برای خودکارسازی و نظارت بر عملکرد تجهیزات مختلف تولید، از جمله خطوط مونتاژ، ماشین های CNC و بازوهای رباتیک مورد استفاده قرار گیرد. این کنترل اضافی را برای اطمینان از عملکرد مداوم خط تولید فراهم می کند و راندمان تولید، کیفیت محصول و ایمنی تولید را بهبود می بخشد.
بخش انرژی:GE IC695CRU320 می‌تواند وضعیت عملیاتی تجهیزات قدرت را در زمان واقعی نظارت کند، فرآیند تولید و توزیع برق را کنترل کند و با برقراری ارتباط با سنسورها و محرک‌ها، سیستم مدیریت انرژی را بهینه کند. شبکه های برق دارای طراحی اضافی هستند که پایداری و قابلیت اطمینان آنها را تضمین می کند.
