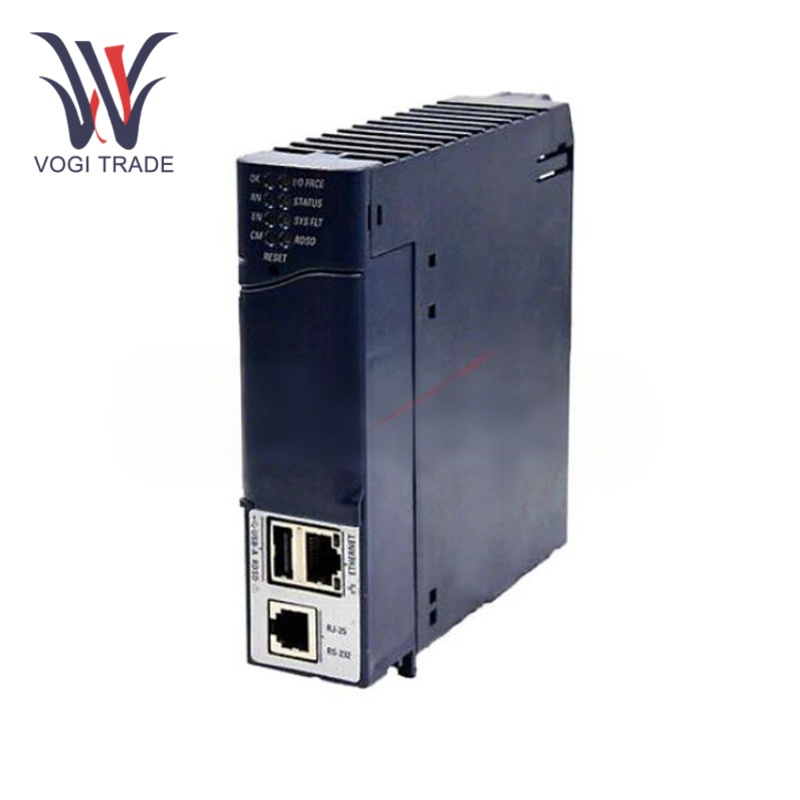

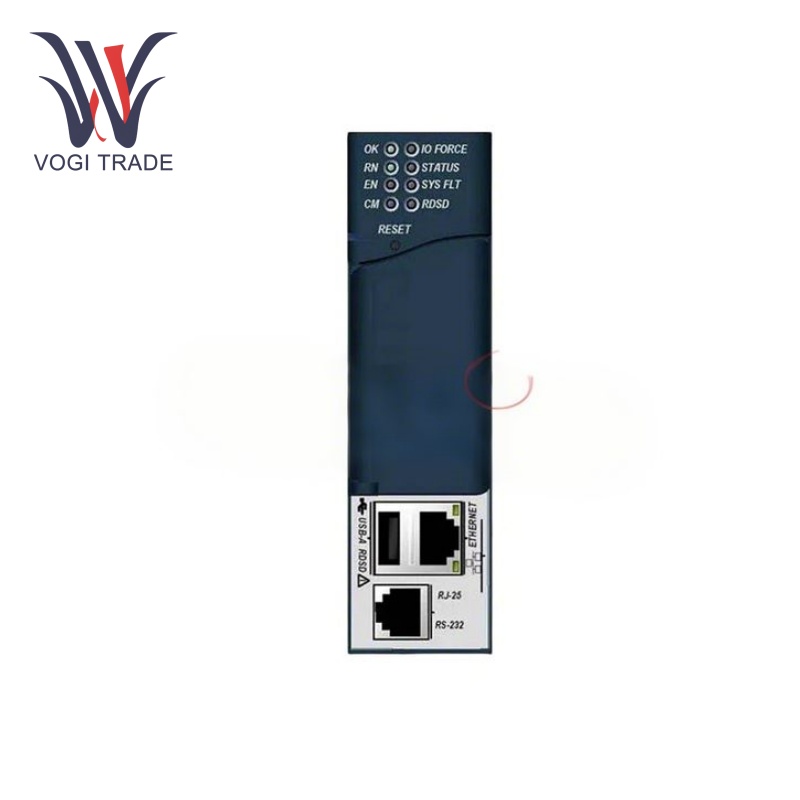

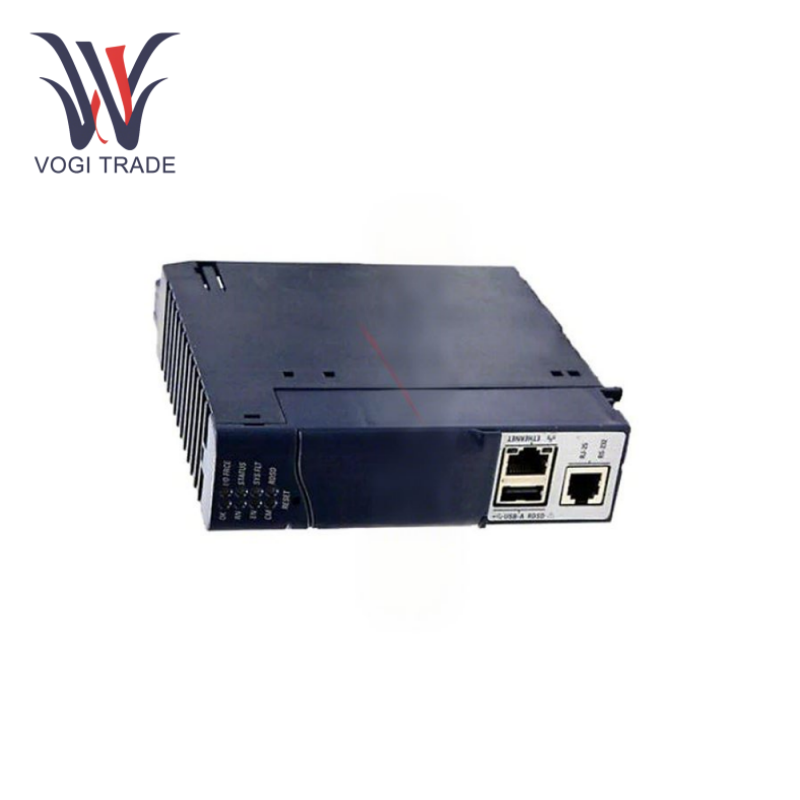

نام تجاری: GEتوضیحات: ماژول CPUوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC695CPE305 دارای یک پورت اترنت 10/100 مگابیت بر ثانیه برای اتصالات مختلف، دو پورت سریال، یک پورت میزبان USB 2.0 است. سرعت پردازش بالایی دارد و حافظه رم زیادی برای ذخیره سازی برنامه ها و داده ها دارد.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC695CPE305 |
| شماره سفارش |
IC695CPE305 |
| کاتالوگ |
RX3i |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
11.8 × 7.2 × 3.5 سانتی‌متر |
| ابعاد بسته بندی |
15cm x 10cm x 5cm |
| وزن |
0.8 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی:5V DC 1A.
دمای عملیاتی:0 تا 60 درجه سانتی گراد
نویز:3 درصد.
پورت های ارتباطی I/O:1 عدد اترنت، 2 عدد سریال (RS232 یا RS485)، 1 عدد میزبان USB 2.0.
ارتباط داده از طریق اترنت:10/100 مگابیت بر ثانیه
ویژگی های مدل جدید:رم 5 مگابایت.
اندازه گیری: 0.72 میلی‌ثانیه در هر 1000 دستورالعمل بولی.
پروتکل ها:اترنت، Genius، PROFIBUS DP، DeviceNet. پروتکل های سریال SNP Slave، سریال I/O Slave و Modbus RTU Slave.
ویژگی های محصول
یک پورت ارتباطی اترنت:گیرنده 10/100 مگابیت بر ثانیه، این پورت ارتباطی را می توان با ایستگاه های کاری برنامه نویسی، رابط های انسان و ماشین (HMI)، سیستم های کنترل نظارتی و جمع آوری داده ها (SCADA)، محصولات سخت افزاری و نرم افزاری شخص ثالث، پیام رسانی بین کنترلرها و تبادل داده ها استفاده کرد. همان کنترلرهای پلتفرم علاوه بر این، پورت اترنت این قابلیت را دارد که برای OPC UA استفاده شود تا دستگاه‌های شخص ثالث بتوانند روی پروتکل OPC یکپارچه شوند. علاوه بر ارتباطات اترنت، GE IC695CPE305 دو پورت سریال را با استانداردهای ارتباطی RS232 و RS485 ادغام می‌کند و دارای یک پورت میزبان USB 2.0 است که امکان دانلود و آپلود برنامه‌های کاربر را از درایو شست گوشی هوشمند فراهم می‌کند.
سرعت پردازش بالا:سرعت پردازنده 1.1 گیگاهرتز است و سرعت اسکن معمولی 0.72 میلی ثانیه در هر 1000 دستورالعمل بولی است، GE IC695CPE305 می تواند به سرعت تعداد زیادی از عملیات منطقی و وظایف پردازش داده را پردازش کند، عملکرد بلادرنگ و کارایی بالای سیستم را تضمین کند.
رم زیاد:با 5 مگابایت رم و 5 مگابایت حافظه کاربر غیر فرار، فضای کافی برای نگهداری برنامه ها و داده های کاربر را فراهم می کند. کاربران می توانند آزادانه برنامه های کاربردی را توسعه و گسترش دهند.
نصب و راه اندازی
نصب:صفحه پشتی جهانی RX3i مکانی را برای قرار دادن ماژول GE IC695CPE305 فراهم می کند. بررسی کنید که ماژول در جای خود قرار داشته باشد و اتصال محکم باشد.
توجه داشته باشید: اگر جهت گیری ماژول اشتباه باشد، ماژول وارد نمی شود.
عیب یابی
نقص ارتباط:در صورت خرابی ارتباط، اولین چیزی که باید بررسی شود کابل ارتباطی است، مطمئن شوید که به درستی وصل شده است و از هر گونه آسیبی جلوگیری کنید. سپس تنظیمات پارامترهای ارتباطی را بررسی کنید تا مطمئن شوید که درست است، مانند نرخ باود، بیت های داده، بیت های توقف و بیت های برابری. کابل ارتباطی را تعویض کنید تا در صورت امکان به دستگاه دیگری متصل شوید. در مورد اترنت، مطمئن شوید که پیکربندی شبکه و IP به درستی تنظیم شده است.
خطای برنامه:اگر برنامه غیرعادی رفتار می کند، ابتدا کد برنامه را از نظر خطا یا تناقضات منطقی بررسی کنید. وضعیت اجرای برنامه و مقادیر متغیر را با ابزارهای اشکال زدایی نرم افزار برنامه نویسی بررسی کنید.
مشکل منبع تغذیه:اگر ماژول نمی تواند به طور معمول روشن شود یا ایرادی دارد، اولین چیزی که باید بررسی کنیم ولتاژ منبع تغذیه است، خواه عادی باشد. سپس، بررسی کنید که کابل منبع تغذیه به درستی وصل شده باشد یا پاره نشده باشد. اگر می توانید، منبع تغذیه را تعویض کنید تا مشکل را محدود کنید.
محدوده کاربردی
اتوماسیون صنعتی:GE IC695CPE305 عمدتاً در سیستم های مختلف کنترل خط تولید در زمینه اتوماسیون صنعتی مانند خودروسازی، پردازش مواد غذایی و تولید دارو استفاده می شود. این به انواع کنترل عملیات تجهیزات تولید، نظارت بر زمان واقعی فرآیند تولید، با توجه به برنامه تنظیم فرآیند تولید، بهبود کارایی تولید، کیفیت محصول و ایمنی تولید اشاره دارد. همچنین می تواند از طریق اترنت و پورت های سریال و سایر رابط های ارتباطی به دستگاه های دیگر متصل شود تا یکپارچگی و هماهنگی کل خط تولید را محقق کند.
اتوماسیون ساختمان:GE IC695CPE305 می تواند برای کنترل یا نظارت بر عملکرد تجهیزات و سیستم های مختلف در ساختمان ها مانند سیستم های HVAC، سیستم های روشنایی و سیستم های کنترل دسترسی استفاده شود. این می تواند کنترل خودکار و مدیریت صرفه جویی در انرژی ساختمان ها را از طریق تعامل داده ها با حسگرها، محرک ها و سایر دستگاه ها به دست آورد، به طوری که ساختمان ها از راحتی و بازده انرژی بالاتری برخوردار باشند.
