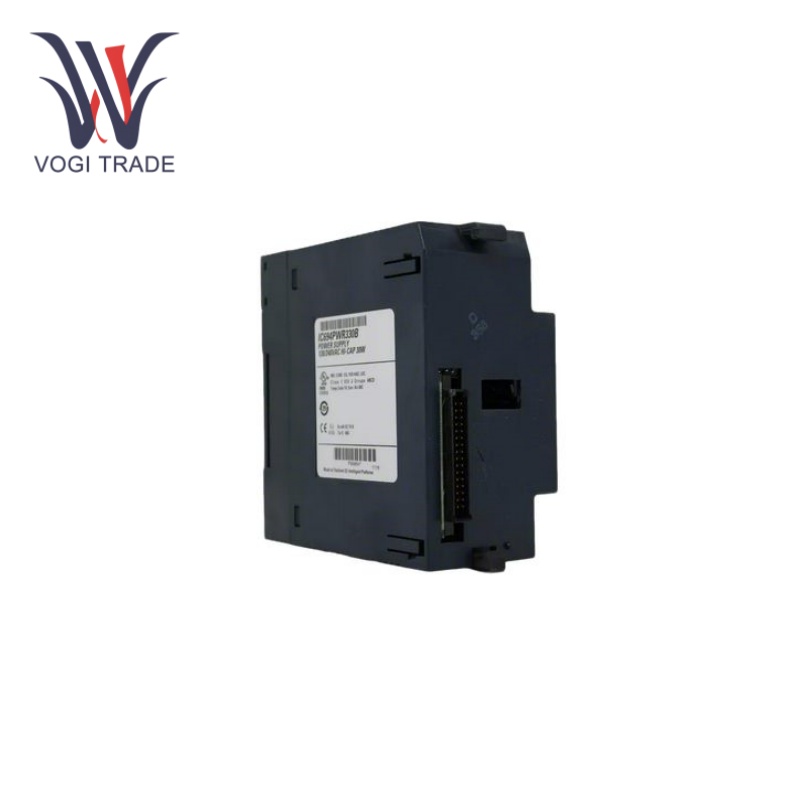

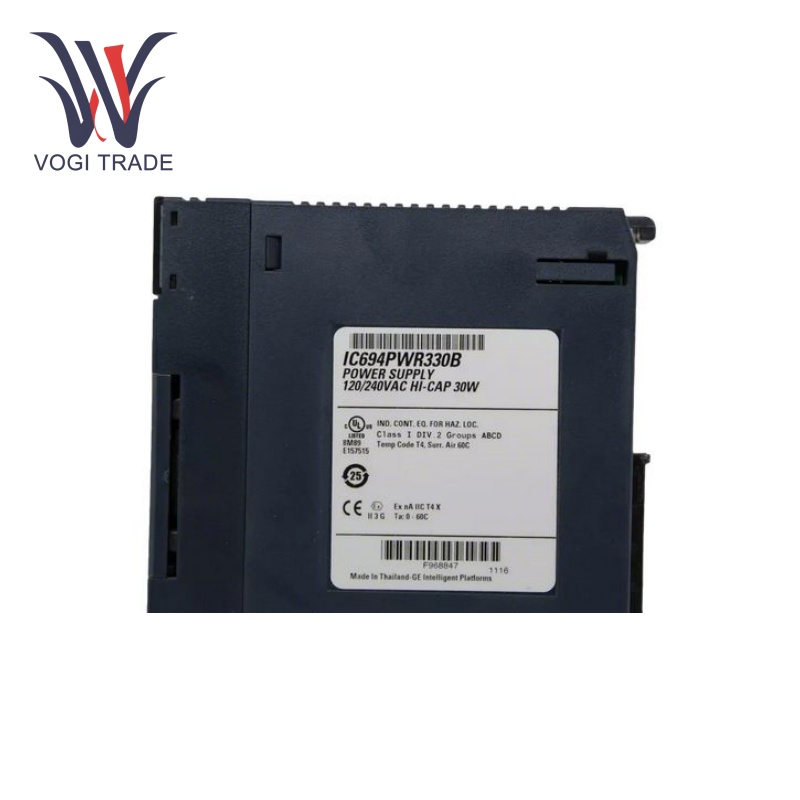

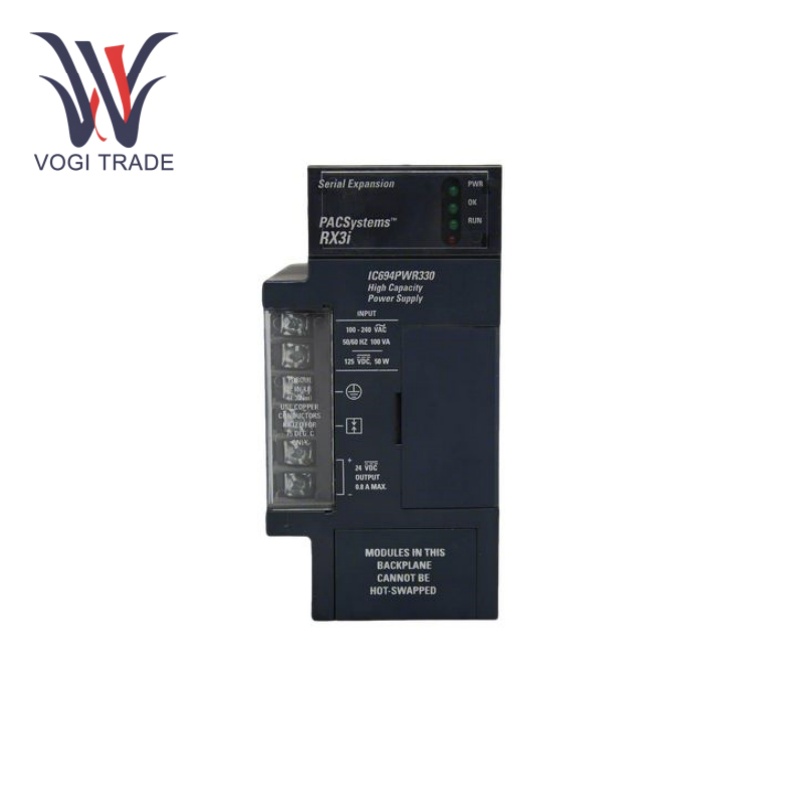

نام تجاری: GEتوضیحات: ماژول منبع تغذیهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC694PWR330 مجهز به محافظ اضافه بار است که با جلوگیری از آسیب رساندن به منبع تغذیه و تجهیزات متصل در صورت نوسانات برق یا خطا، عملکرد ایمن را تضمین می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC694PWR330 |
| شماره سفارش |
IC694PWR330 |
| کاتالوگ |
RX3i |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
12.7cm x 12.7cm x 7.6cm |
| ابعاد بسته بندی |
15 × 15 × 10 سانتی متر |
| وزن |
0.2 کیلوگرم |
پارامتر فنی
ولتاژ نامی:240 ولت AC، 125 ولت DC.
محدوده ولتاژ:85 ولت تا 264 ولت AC، 100 ولت تا 300 ولت DC.
جریان نامی:2 الف.
توان خروجی:24 ولت
فرکانس:50/60 هرتز
محدوده دمای عملیاتی:0 تا 60 درجه سانتی گراد
محدوده دمای ذخیره سازی:-40 تا 85 درجه سانتی گراد
رطوبت نسبی:5% تا 95% غیر متراکم.
ویژگی های عملکردی
عملکردهای حفاظتی متعدد:GE IC694PWR330 به حفاظت در برابر ولتاژ، حفاظت در برابر ولتاژ، حفاظت در برابر جریان بیش از حد و حفاظت در برابر اتصال کوتاه مجهز شده است. این می تواند به طور خودکار اقدامات حفاظتی مربوطه را در صورت وقوع ولتاژ یا جریان غیرعادی و غیره اجرا کند تا از تجهیزات در برابر آسیب محافظت کند و ایمنی و پایداری سیستم را تضمین کند.
ورودی ولتاژ عریض:GE IC694PWR330 می تواند به طور پایدار در محیط های مختلف صنعتی کار کند و از تداوم عملکرد سیستم کنترل از طریق عملکردهای حفاظتی متعدد و عملکرد خروجی پایدار اطمینان حاصل کند و احتمال خرابی و خرابی سیستم را کاهش دهد.
سازگاری بالا:GE IC694PWR330 به عنوان یک ماژول منبع تغذیه گسترش سریال کنترل‌کننده منطقی قابل برنامه‌ریزی GE RX3i Pac Systems، با هر پردازنده‌ای در سری محصولات RX3i سازگار است و از منبع تغذیه مناسب برای گسترش و ارتقای سیستم پشتیبانی می‌کند.
عمل کرددر روش ها
نصب و راه اندازی:GE IC694PWR330 برای نصب در یک قفسه PLC طراحی شده است، بنابراین قبل از نصب ماژول باید مطمئن شوید که صفحه پشتی گسترش سریال به درستی نصب شده است و سوئیچ DIP انتخاب شماره رک به درستی پیکربندی شده است. سپس، ماژول را در شکاف کارت توسعه سریال مشخص شده قرار دهید. اتصال باید محکم و قابل اعتماد باشد. به منظور جلوگیری از برق گرفتگی و آسیب دیدن قطعات، تا زمانی که نصب کامل نشده است، برق را وارد نکنید.
سیم کشی:طبق نمودار سیم کشی، آداپتور برق ورودی را به ترمینال ورودی مربوطه ماژول منبع تغذیه وصل کنید. بنابراین، مهم است که از اتصالات شل و اتصال کوتاه با اطمینان از درست بودن اتصال و محکم بودن سیم کشی جلوگیری کنید. همزمان، پایانه‌های خروجی ماژول منبع تغذیه را به پایانه‌های ورودی برق هر ماژول در سیستم متصل کنید تا برق سیستم را تامین کند.
فیلدهای کاربردی
اتوماسیون صنعتی:GE IC694PWR330 در انواع سیستم‌های کنترل اتوماسیون صنعتی از جمله تولید، انرژی، حمل و نقل، تصفیه آب و غیره نامیده می‌شود تا منبع ولتاژ PLC، ماژول ورودی/خروجی، ماژول ارتباطی و سایر دستگاه‌ها را تامین کند تا اطمینان حاصل شود که سیستم کنترل لامبدا کار می‌کند. به طور معمول
اتوماسیون ساختمان:این می تواند کنترل کننده ها، حسگرها، محرک ها و سایر دستگاه ها را در سیستم های اتوماسیون ساختمان تامین کند و کنترل خودکار سیستم های روشنایی، تهویه مطبوع و تهویه را در ساختمان ها انجام دهد.
کنترل فرآیند:در صنعت کنترل فرآیند، GE IC694PWR330 را می توان برای کنترل سیستم برای فرآیندها استفاده کرد تا اطمینان حاصل شود که فرآیند تولید دقیق است، کارایی تولید را تا حد زیادی بهبود می بخشد، کیفیت محصول را بهبود می بخشد، مانند صنایع شیمیایی، دارویی، فرآوری مواد غذایی.
