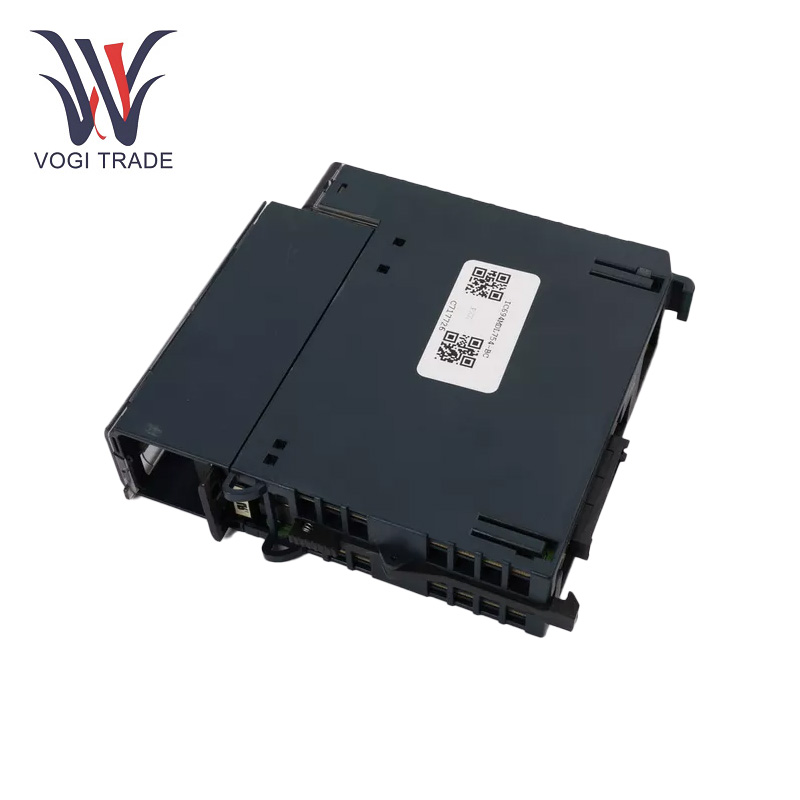

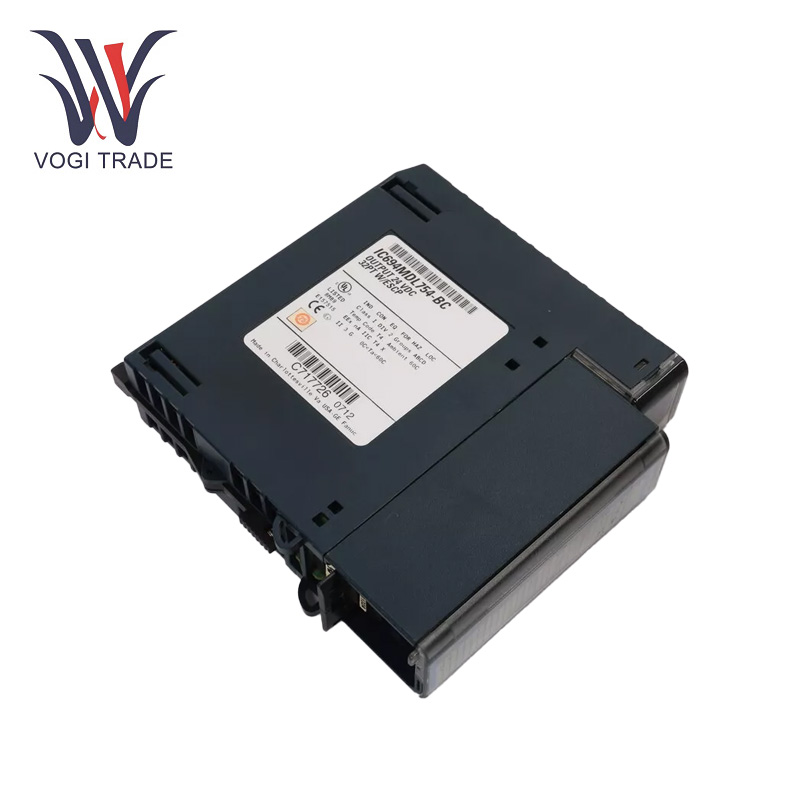

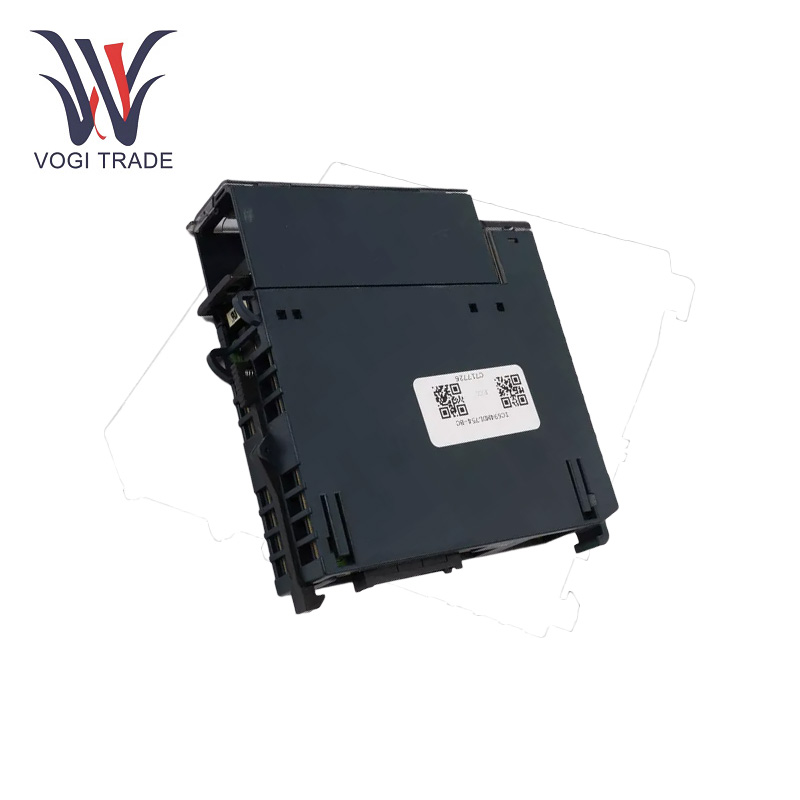

GE IC694MDL754

پارامترهای عملیاتی

ولتاژ نامی: 12/24 VDC

محدوده ولتاژ خروجی: 10.2 تا 30 VDC

تعداد خروجی ها: 32، به چهار گروه مجزا از هر هشت خروجی سازماندهی شده است

جریان خروجی: 0.75 آمپر در هر نقطه

مصرف برق: 300 میلی آمپر از باس 5 ولت در هواپیمای عقب

جریان هجومی: 3 آمپر برای 10 میلی ثانیه بدون فعال کردن حفاظت از اتصال کوتاه الکترونیکی (ESCP)

افت ولتاژ خروجی: حداکثر 0.3 VDC

جریان نشتی خروجیحداکثر : 0.1 میلی آمپر

زمان پاسخگویی: حداکثر 0.5 میلی ثانیه برای هر دو انتقال روشن و خاموش

ویژگی های حفاظتی: حفاظت در برابر اتصال کوتاه، جریان بیش از حد و دمای بیش از حد با بازیابی خودکار

ویژگی های محصول

خروجی ها: 32 نقطه خروجی مجزا

جداسازی گروهی: GE IC694MDL754 به چهار گروه جدا شده از هشت نقطه خروجی. این طراحی انعطاف پذیری را برای اتصال دستگاه ها در سطوح ولتاژ چندگانه فراهم می کند.

منطق مثبت: منبع خروجی انتخاب شده به بار که ولتاژ بار متصل را برای دستگاه هایی که نیاز به ولتاژ DC سطح دارند را تامین می کند.

حفاظت از اتصال کوتاه الکترونیکی (ESCP): :محافظت اتصال کوتاه خروجی و جریان اضافه پس از رفع مشکل به طور خودکار بازنشانی می شود.

محافظت در برابر دمای بیش از حد:همه خروجی ها را به صورت خودکار با تشخیص دمای بحرانی غیرفعال می کند. هنگامی که دما به محدوده ایمن بازگردد، خروجی ها بازیابی می شوند.

نشانگرهای LED:هر خروجی دارای یک LED مربوطه است تا وضعیت عملیاتی خود را منعکس کند. با استفاده از ال ای دی های خطای سطح گروه، عیوب را به سرعت شناسایی کنید.

تشخیص عیب: جریان اضافه، اتصال کوتاه و شرایط دمای بیش از حد را تشخیص می دهد و اطلاع می دهد. بازخورد تشخیصی موانع را شناسایی کرده و به رفع آنها کمک می کند.

نصب ساده: قفسه‌های Rx3i با طراحی plug-and-play نصب سریع و بدون نیاز به ابزار خاصی است.

سیم کشی خروجی انعطاف پذیر:همان ماژول را می توان برای خروجی های 12 VDC و 24 VDC پیکربندی کرد. در این مورد پایانه های GE IC694MDL754 اتصالات ایمن و دسترسی آسان را در طول تعمیر و نگهداری فراهم می کنند.

منبع تغذیه میدانی:GE IC694MDL754 برای بارهای خروجی خود به یک منبع تغذیه خارجی نیاز داشت (گزینه های ولتاژ باید با سیستم مطابقت داشته باشند)، به نام منبع تغذیه میدانی.

سازگاری سیستم: کاملاً با CPU های PACSystems RX3i و ماژول های ورودی/خروجی RX3i اضافی سازگار است.

استفاده گستردهGE IC694MDL754 می تواند انواع مختلفی از وظایف اتوماسیون صنعتی مانند کنترل محرک ها، رله ها، شیر برقی ها و نشانگرها را انجام دهد.

نصب و راه اندازی

سازگاری اسلات: ماژول GE IC694MDL754 را می توان در هر شیار ورودی/خروجی در یک سیستم RX3i نصب کرد. برای جلوگیری از خطرات الکتریکی، قبل از نصب از خاموش بودن سیستم اطمینان حاصل کنید.

سیم کشی: هر چهار گروه جدا شده را می توان به بارهای مختلف سیم کشی کرد. به عنوان مثال، از هر چهار گروه، سه گروه می‌توانند بارهای 12 VDC را روشن کنند و گروه چهارم می‌توانند بارهای 24 VDC را تغذیه کنند. گروه های آن باید انزوا را از یکدیگر حفظ کنند.

منبع تغذیه میدانی: بارهای خروجی نیاز به منبع تغذیه خارجی در محدوده +12 VDC تا +30 VDC دارند. مراقب باشید که رتبه های منبع تغذیه برای تامین جریان بار کلی کافی باشد.

زمین کردن: ایمنی و ایمنی در برابر صدا به زمین مناسب بستگی دارد.

محدوده کاربردی

Mتولید می کنداز سیستم ها: کنترل کننده ها، رله ها و نشانگرها.

اتوماسیون فرآیند: کنترل شیرها، پمپ ها و سایر عناصر کنترل فرآیند.

ماشینجابجایی مواد بد: نوار نقاله، مرتب کننده و ذخیره سازی خودکار.

اتوماسیون ساختمان: ادغام با روشنایی، HVAC و سیستم های امنیتی

عیب یابی

خروجی پاسخ نمی دهد: بررسی کنید منبع تغذیه خارجی شما در محدوده ولتاژ مشخص شده باشد و اتصالات وصل شده باشند. اطمینان حاصل کنید که هیچ فیوز سوخته یا قطع کننده مدار در سیم کشی میدان وجود ندارد.

خطاهای جریان بیش از حد: هنگامی که یک نقطه خروجی به دلیل جریان بیش از حد وارد حالت خطا می شود، بار وصل شده را از نظر وجود اتصال کوتاه یا جریان بیش از حد بررسی کنید. هنگامی که شرایط خطا پاک شد، ESCP ماژول به طور خودکار سعی در تنظیم مجدد خواهد کرد.

هشدارهای دمای بیش از حد: مطمئن شوید که جریان هوای کافی در اطراف ماژول وجود دارد و هیچ منبع گرمایی خارجی باعث گرم شدن بیش از حد آن نمی شود. هنگامی که تا دمای ایمن خنک شد، ماژول به کار عادی خود ادامه می دهد.

ال ای دی های وضعیت: LED های وضعیت ماژول را به عنوان نشانگرهای تشخیصی برای شرایط خطا اعمال کنید.
