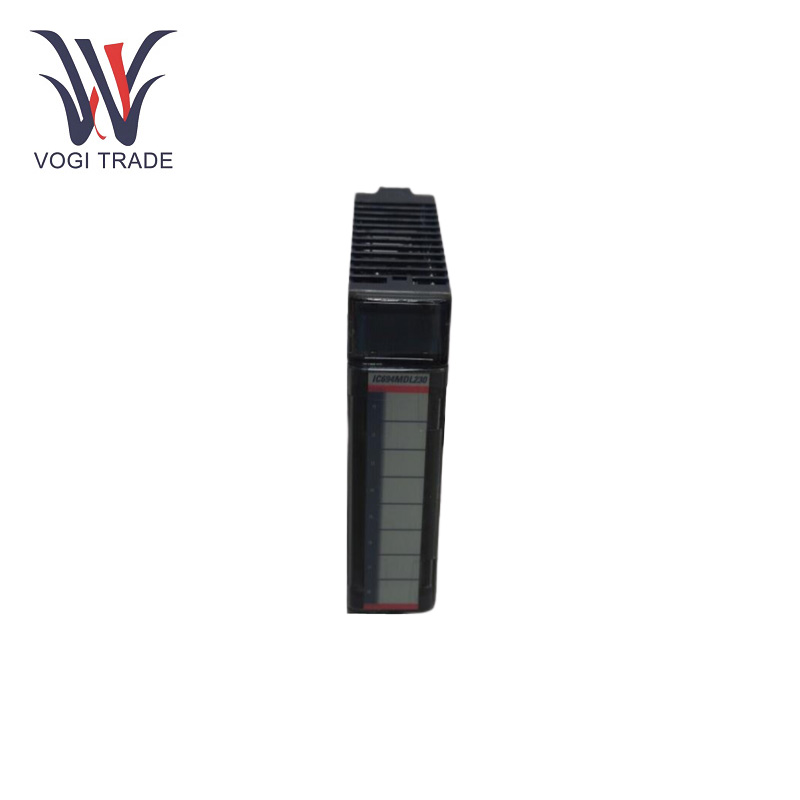

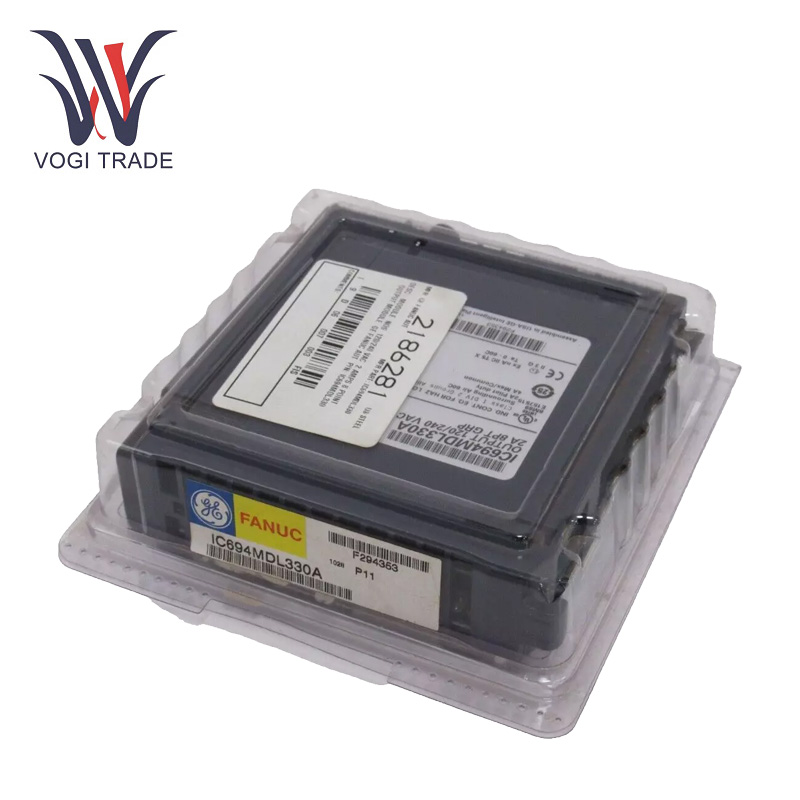

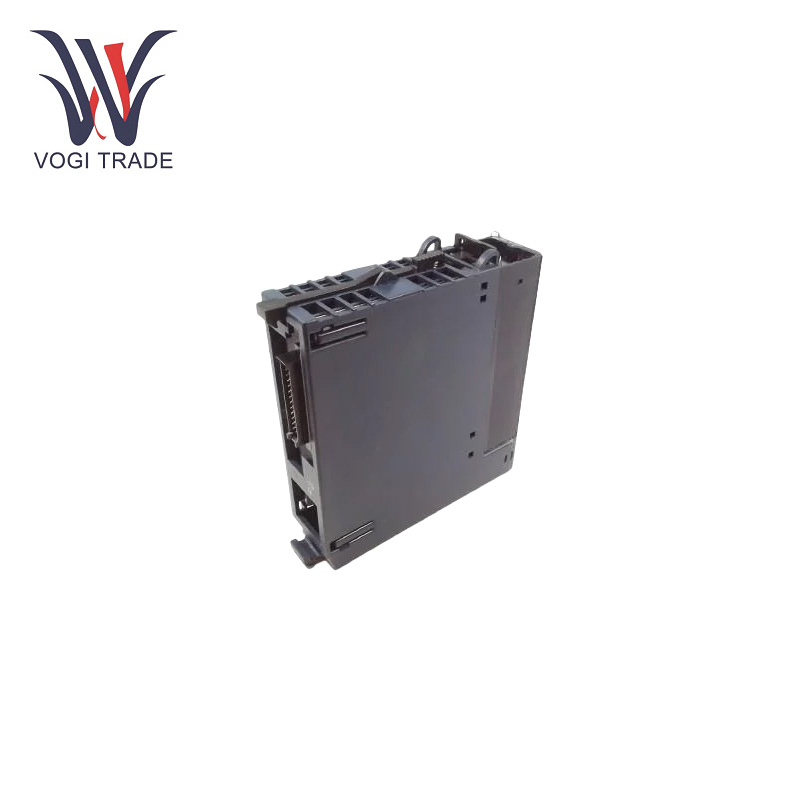

نام تجاری: GEتوضیحات: ماژول خروجیوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 13مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC694MDL330 یک ماژول خروجی دیجیتال است که 32 خروجی مجزا را ارائه می دهد و کنترل تراکم بالا را برای کاربردهای اتوماسیون صنعتی ارائه می دهد.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC694MDL330 |
| شماره سفارش |
IC694MDL330 |
| کاتالوگ |
VersaMax |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
13cm x 13cm x 3.5cm |
| ابعاد بسته بندی |
15 × 15 × 6 سانتی متر |
| وزن |
0.3 کیلوگرم |
پارامتر فنی
ولتاژ نامی: 240 ولت AC
محدوده ولتاژ خروجی: 85 تا 264 ولت AC در فرکانس 50 تا 60 هرتز.
خروجیمسازt: حداکثر 2 آمپر
Iجریان خروجی nrush: حداکثر 20 آمپر
Oافت ولتاژ خروجی: 1.5 ولت
جریان نشتی خروجی: 3 میلی آمپر
فیلد به Backplane و به Frame Ground: 250 ولت AC پیوسته.
گروه به گروه: 250 ولت AC
تعداد خروجی ها: 8، در 2 گروه مجزا با 4 نقطه خروجی در هر گروه مرتب شده اند.
زمان پاسخگویی: حداکثر 1 میلی ثانیه
مصرف برق: 160 میلی آمپر
ویژگی های عملکردی
پاسخبارها سریع هستند: حداکثر جریان در زمان پاسخ GE IC694MDL330 1 میلی ثانیه است و با زمان پاسخ خاموش جریان حداکثر 1/2 سیکل است که امکان کنترل سریع و دقیق وضعیت خروجی را فراهم می کند، این در برنامه هایی که نیاز به زمان پاسخ سریع دارند، حیاتی است. خطوط تولید با سرعت بالا و سیستم های کنترل بلادرنگ.
مکانیسم های حفاظتی مختلف: 5 آمپر برای هر گروه از خروجی ها، RC snubber برای هر خروجی مجزا برای جلوگیری از آسیب رساندن خروجی نویز الکتریکی گذرا به ماژول و تجهیزات متصل به آن به دلیل جریان بیش از حد یا افزایش جریان الکتریکی.
چندین نقطه خروجی و گروه های جدا شده: GE IC694MDL330 دارای 8 نقطه خروجی است که در 2 گروه جدا شده با 4 نقطه خروجی سازماندهی شده اند. مشترک برای هر گروه منحصر به فرد است به طوری که گروه ها را می توان در بخش های مختلف برق AC استفاده کرد و به کاربر اجازه می دهد بارها را به طور مستقل متصل و کنترل کند.
عیب یابی
تشخیص نرم افزار: با استفاده از نرم افزار پیکربندی جنرال الکتریک، کاربر می تواند وضعیت خروجی و پارامترهای کاری GE IC694MDL330 را در زمان واقعی بررسی کند. کاری که نرم‌افزار می‌تواند انجام دهد این است که پیام‌های خطای دقیق و اطلاعات تشخیصی را ارائه دهد که به کاربران کمک می‌کند تا علت اصلی اکثر مشکلات، از جمله علت اصلی مانند تنظیمات نادرست خروجی، خطاهای ارتباطی، جریان‌های خروجی غیرعادی و غیره را محدود کنند.
تست چند متری: ولتاژ و جریان خروجی ماژول را اندازه گیری کنید. و اگر مقدار اندازه گیری شده غیرعادی باشد، ممکن است نشان دهد که ماژول معیوب است یا بار غیرعادی است.
فیلدهای کاربردی
اتوماسیون صنعتیGE IC694MDL330 به طور گسترده در تولید خودرو، فرآوری مواد غذایی، ماشین آلات بسته بندی و سایر خطوط تولید اتوماسیون صنعتی برای کنترل وضعیت شروع توقف و عملکرد موتورها، شیرهای برقی، رله ها و سایر تجهیزات و تحقق اتوماسیون و کنترل هوشمند استفاده می شود. فرآیند تولید
سیستم قدرت: در فرآیند تولید، انتقال و توزیع برق، GE IC694MDL330 را می توان برای کنترل وضعیت سوئیچ قطع کننده ها، کنتاکتورها و سایر تجهیزات برق، نظارت و کنترل عملکرد سیستم قدرت، اطمینان از عملکرد ایمن و پایدار شبکه برق استفاده کرد. .
اتوماسیون ساختمان: برای کنترل عملکرد آسانسورها، سیستم های تهویه مطبوع، سیستم کنترل روشنایی و سایر دستگاه ها برای تحقق مدیریت متمرکز و کنترل هوشمند محیط ساختمان برای بهبود آسایش و بهره وری انرژی ساختمان استفاده می شود.
کنترل فرآیند: GE IC694MDL330 می تواند در صنعت کنترل فرآیند صنایع شیمیایی، پتروشیمی، دارویی و سایر صنایع برای کنترل باز و بسته شدن شیرها، استارت و توقف پمپ ها و سایر تجهیزات مورد استفاده قرار گیرد و کنترل دقیق پارامترهای فرآیند و اتوماسیون فرآیند تولید
