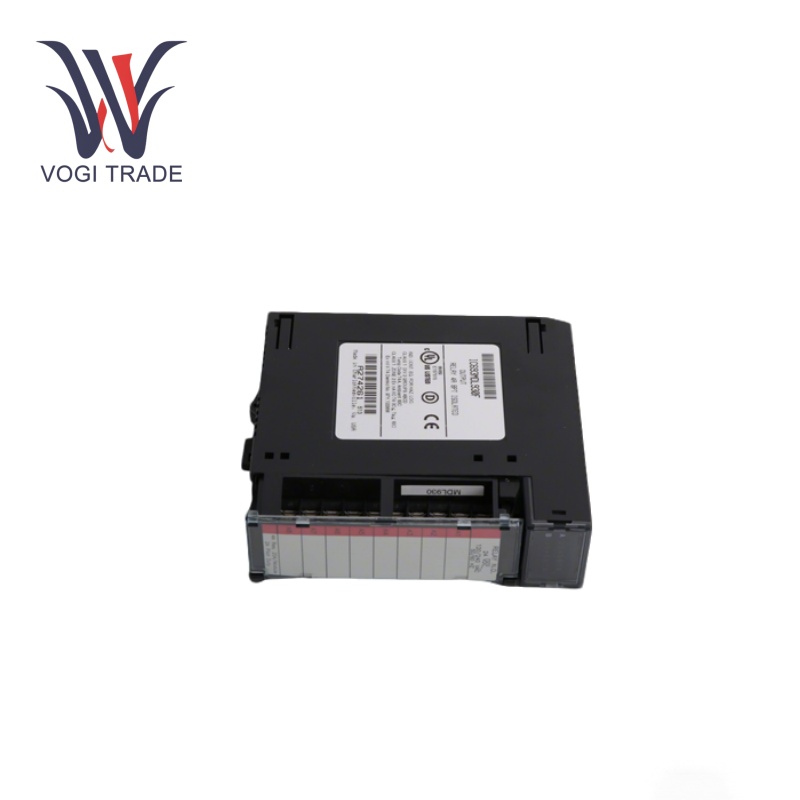

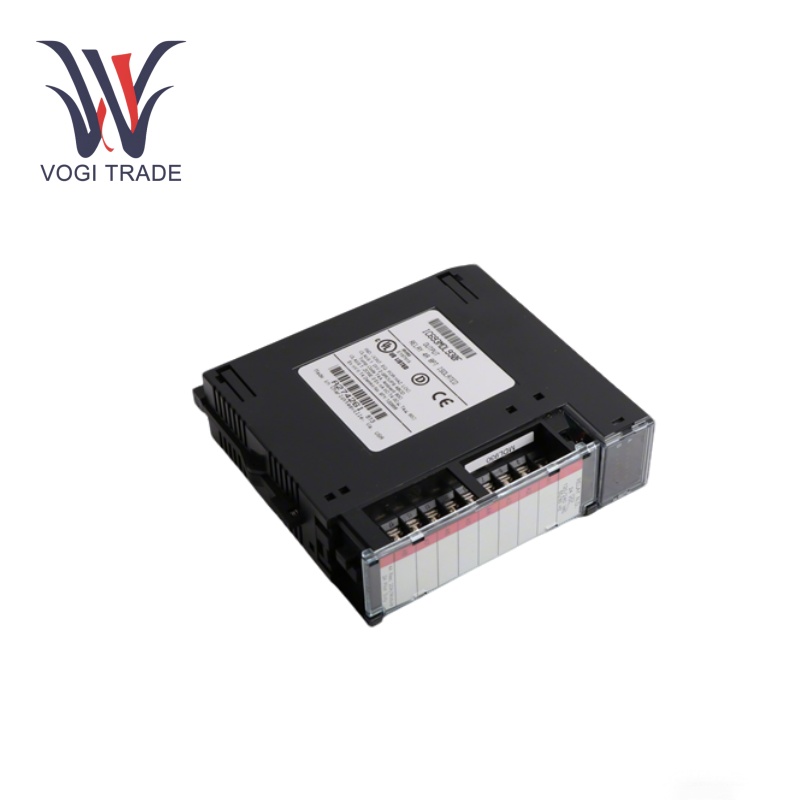

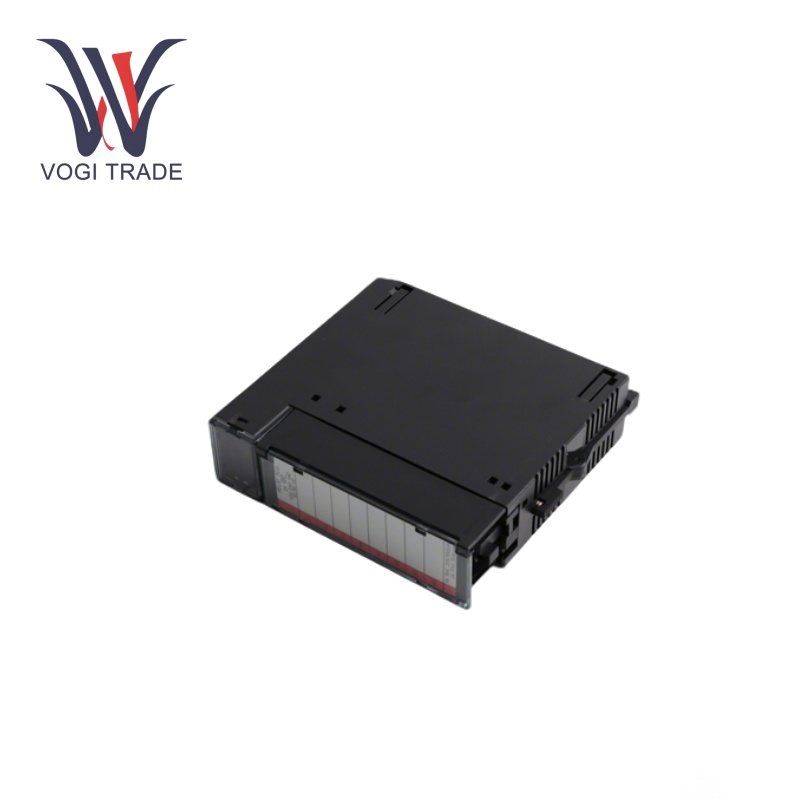

مارک: GEتوضیحات: ماژول خروجی رلهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IC693MDL930 ماژول خروجی رله با مخاطبین رله به طور معمول باز است که دارای ظرفیت سوئیچینگ خروجی 4 آمپر در هر مدار است و به آن امکان کنترل بسیاری از بارهای پرقدرت مانند Solenoids و مبتدیان موتور را می دهد.
| ساخت |
سعادت |
|
شماره مدل |
IC693MDL930 |
| شماره سفارش |
IC693MDL930 |
| کاتالوگ |
سری 90-30 |
|
کشور مبداء |
ایالات متحده آمریکا |
|
کد HS |
7326909000 |
| بعد |
12.7cm*12.7cm*5.1cm |
| ابعاد بسته بندی |
15cm*15cm*7cm |
| وزن |
0.3 کیلوگرم |
پارامتر فنی
ولتاژ دارای امتیاز: 24 ولت دی سی.
تعداد خروجی ها: 8.
فراوانی:50/60 هرتز.
جریان خروجی: 4 A در هر مدار.
دامنه ولتاژ خروجی: 5 - 30V DC ، 5 - 250V AC.
انزوا: 1500 ولت بین سمت میدان و سمت منطق ؛ 500 ولت بین گروه ها.
مصرف جریان پشت پرده: 6 کارشناسی ارشد از اتوبوس 5 ولت ؛ 70 کارشناسی ارشد از اتوبوس 24 ولت.
زمان پاسخ: 15 ms.
فرکانس تعویض: 20 چرخه در دقیقه.
حداکثر جریان Inrush: 5 A.
دمای عملیاتی: 0 - 50 درجه سانتیگراد.
عرض ماژول: تک شکاف.
ویژگی های عملکردی
خروجی با ظرفیت بالا: GE IC693MDL930 در مجموع 8 مدار رله به طور معمول باز است که ظرفیت تعویض خروجی 4 A در هر مدار دارد که می تواند نیازهای کنترل بارهای مختلف با قدرت بالا را برآورده کند.
انزوای بالا: جداسازی 1500 ولت بین سمت میدان و سمت منطق و جداسازی 500 ولت بین گروه ها ، برای جلوگیری از تداخل متقابل بین مدارهای مختلف برای بهبود ثبات و قابلیت اطمینان سیستم.
سازگاری ولتاژ گسترده: GE IC693MDL930 با ولتاژ دارای امتیاز AC 24 ولت DC یا 120/240 ولت کار می کند و دامنه ولتاژ خروجی 5 - 30V DC و 5 - 250 ولت AC است که می تواند با توجه به محیط منبع تغذیه مختلف و نیازهای بار تنظیم شود.
نظارت بر وضعیت: GE IC693MDL930HAS دو ردیف LED سبز در بالا. خط اول A1 می تواند وضعیت خروجی نقطه 1 - 8 را نشان دهد: وضعیت روشن یا خاموش ، که می تواند به کاربر کمک کند تا مشاهده کند که کدام کانال در هر زمان کار می کند.
سازگار:طراحی شده برای سری 90 - 30 کنترلر منطق قابل برنامه ریزی ؛ در هر شکاف I/O از یک شکاف 5 - شکاف یا 10 - شکاف قرار دارد. این سیستم همچنین از هر دو سیستم مدرن RX3I و RX7I پشتیبانی می کند.
مناطق کاربردی
صنعت تولیدی: GE IC693MDL930 برای تسهیل تجهیزات و کنترل سیستم و نظارت در فرآیند تولید ، از کمربند نقاله گرفته تا روبات ها و خطوط تولید استفاده می شود. این شروع و توقف کمربندهای نقاله و بازوهای روباتیک را کنترل می کند.
صنعت انرژی: در نظارت و تنظیم نیروگاه های نیرومند ، شبکه های برق و دستگاه انرژی استفاده می شود. به عنوان مثال ، GE IC693MDL930 می تواند باز و بسته شدن مدار در شبکه های برق را تنظیم کند و همچنین عملکرد تجهیزات تبدیل انرژی را در نیروگاه ها مدیریت کند.
حمل و نقلn: از آن در کنترل و بهره برداری چراغ راهنمایی ، سیستم های ردیابی وسیله نقلیه و تجهیزات حمل و نقل استفاده می شود. به عنوان مثال ، می تواند تعویض چراغ راهنمایی و کار دروازه های بلیط اتوماتیک در ایستگاه های مترو و غیره را کنترل کند.
اتوماسیون ساختمان: GE IC693MDL930 می تواند تجهیزات را در یک ساختمان هوشمند از جمله آسانسورها ، سیستم های تهویه مطبوع و سیستم های روشنایی کنترل کند. به عنوان مثال می تواند کارهایی مانند واحدهای تهویه مطبوع را روشن یا خاموش و باز یا بسته کند.
صنعت تصفیه آب： از آن در سیستم کنترل کارخانه های تصفیه آب برای کنترل عملکرد پمپ ها ، دریچه ها و سایر تجهیزات و نظارت بر کیفیت آب و پارامترهای فرآیند استفاده می شود.
