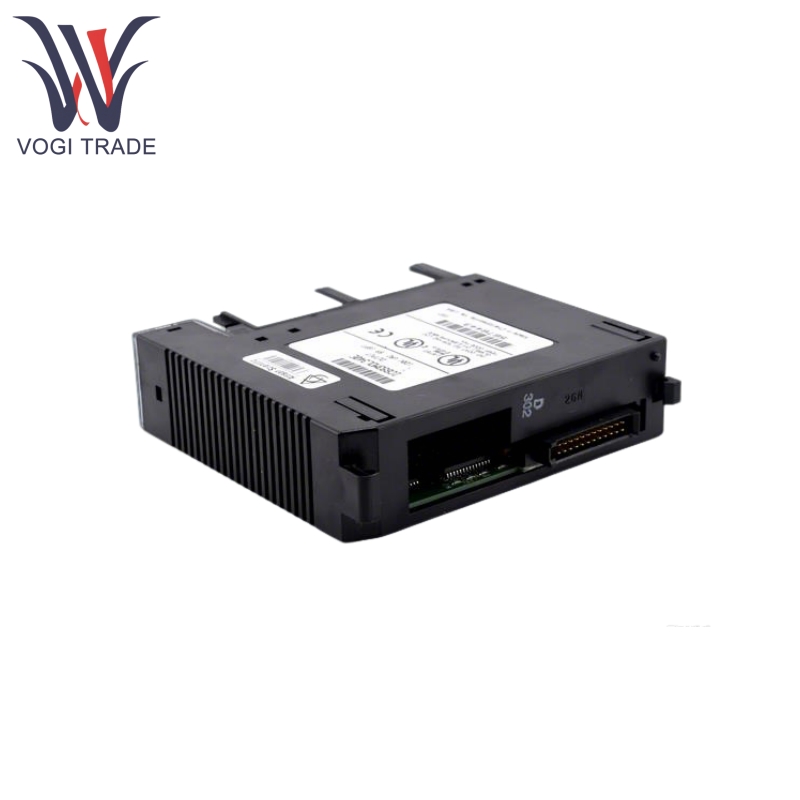

مارک: GEتوضیحات: ماژول خروجی ولتاژ ACشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IC693MDL340 AC ولتاژ خروجی ولتاژ عملکرد هسته اصلی تبدیل سیگنال های سوئیچینگ 24 ولت DC از دستگاه های میدانی به سیگنال های دیجیتالی است که می توانند توسط PLC برای نظارت بر شرایط پردازش شوند (به عنوان مثال شروع/توقف تجهیزات ، تشخیص موقعیت و غیره).
| ساخت |
سعادت |
| شماره مدل |
IC693MDL340 |
| شماره سفارش |
IC693MDL340 |
| کاتالوگ |
سری GE Fanuc |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
8538900000 |
| بعد |
12*8*6cm |
| وزن |
0.2 کیلوگرم |
تولیدویژگی های T
GE IC693MDL340 دارای طراحی چگالی بالا با ورودی های 32 امتیاز (ماژول جمع و جور درجه صنعتی) است.
GE IC693MDL340 دارای جداسازی گروهی ، 4 گروه × 8 امتیاز ، جداسازی گالوانیک بین گروه ها (250 ولت AC/DC) ، هیچ انزوا بین نقاط در گروه ها نیست. Optocoupler مدار ورودی را از منطق پشتی PLC جدا می کند.
GE IC693MDL340 با ولتاژ گسترده سازگار است و از ورودی DC 10-30 ولت پشتیبانی می کند (سازگار با استاندارد صنعتی 24 ولت).
GE IC693MDL340 پاسخ سریع با تأخیر سوئیچینگ ≤ 1ms (تعویض روشن/خاموش) است.
GE IC693MDL340 دارای نشانگر وضعیت LED است ، هر LED سبز مستقل وضعیت ورودی (روشن/خاموش) را نشان می دهد.
GE IC693MDL340 دارای مصرف انرژی کم ، حدود 5 میلی آمپر جریان در هر نقطه (در 24 ولت DC) است.
اصل کار محصول
ورودی سیگنال: سیگنال های 24 ولت DC از دستگاه های خارجی (به عنوان مثال سنسورها ، دکمه های فشار) به پایانه های ماژول وصل می شوند.
تشخیص سطح:
≥10V DC → داوری را در مورد (منطق "1") ، LED سبز روشن کنید.
≤3V DC → داوری را به عنوان خاموش (منطق "0") ، خاموش کرد.
تبدیل جداسازی: جداکننده Optocoupler سیگنال های میدانی را از مدارهای داخلی PLC جدا می کند تا از تداخل جلوگیری شود.
انتقال داده ها: داده های وضعیت از طریق اتوبوس پشت پرده برای پردازش منطق برنامه به CPU منتقل می شوند.
GE IC693MDL340 نقاط طراحی کلیدی که 8 امتیاز در گروه دارای یک مدار یکسان هستند (نیاز به متحد کردن قطبیت قدرت) ، جداسازی مستقل بین گروه ها می تواند به منابع مختلف قدرت متصل شود.
برنامه های کاربردی محصول
در صنعت تولید ، GE IC693MDL340 نظارت بر وضعیت تجهیزات (عملکرد موتور ، موقعیت دریچه) را امکان پذیر می کند.
در خطوط تولید خودرو ، GE IC693MDL340 می تواند به عنوان یک سنسور موقعیت (سوئیچ محدود ، تشخیص فوتوالکتریک) استفاده شود.
در حمل و نقل مادی ، GE IC693MDL340 مسئول شروع و توقف نوار نقاله ، کالاهای موجود در محل است.
در سیستم انرژی ، GE IC693MDL340 می تواند در مورد وضعیت قطع کننده مدار ، جمع آوری تماس زنگ خطر قضاوت کند.
در اتوماسیون ساختمان ، GE IC693MDL340 می تواند بازخوردی در مورد وضعیت تجهیزات آتش نشانی ارائه دهد.
پیدایشپارامتر
داده های مشخصات GE IC693MDL340 به شرح زیر.
| قسمت |
مشخصات |
| تعداد نقاط ورودی |
32 امتیاز |
| نوع ورودی |
نوع سینک / NPN سازگار |
| ولتاژ دارای امتیاز |
24 ولت دی سی |
| منطق "1" سطح |
DC 10 ولت |
| منطق "0" سطح |
≤3v DC |
| امپدانس ورودی |
تقریباً 4.7kΩ |
| حداکثر حفاظت از افزایش |
35 ولت DC به مدت 0.5 ثانیه به طور مداوم |
| نیاز جریان پشت صفحه |
5V DC @ 120mA (منبع تغذیه سمت منطق) |
| دمای عملیاتی |
0 درجه سانتیگراد تا 60 درجه سانتیگراد |
