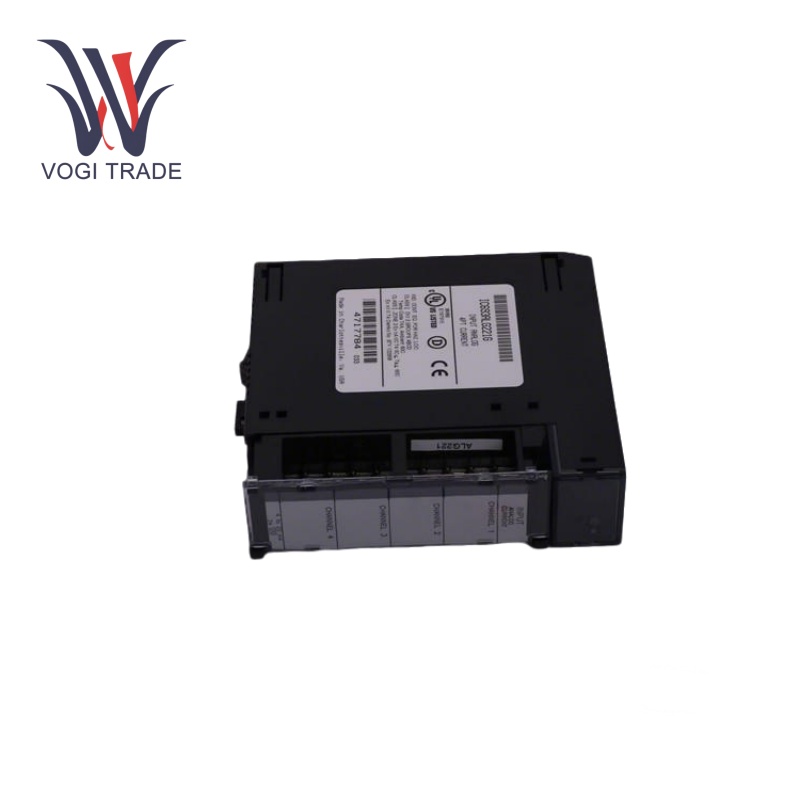

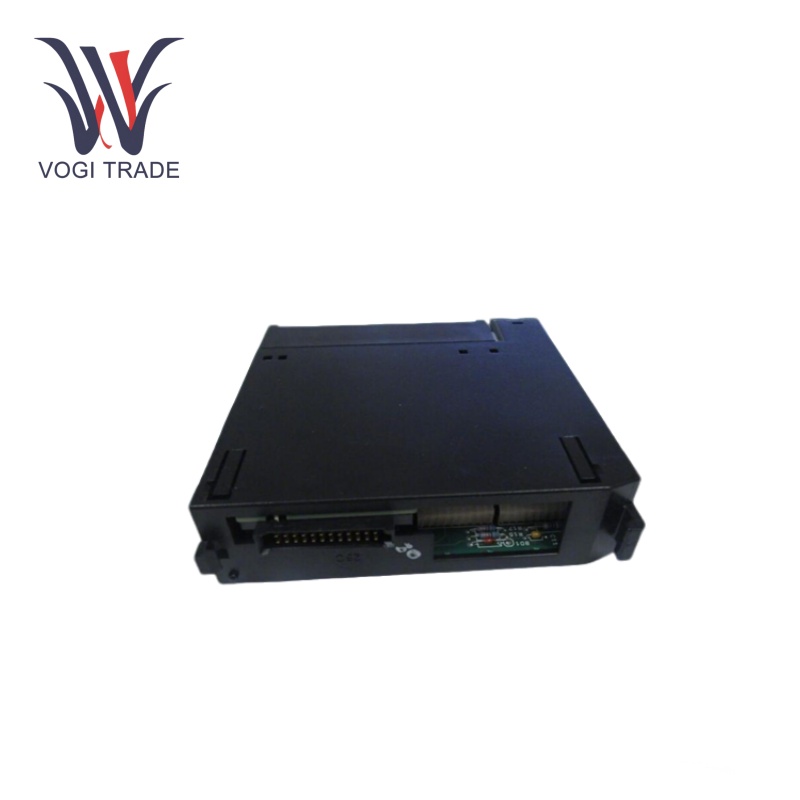

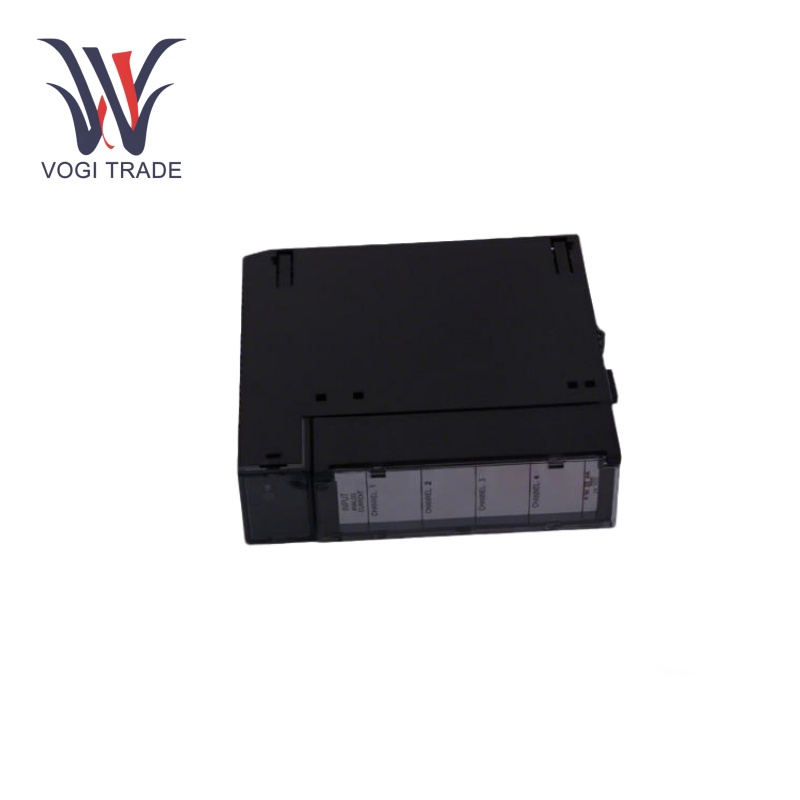

مارک: GEتوضیحات: ورودی آنالوگ ، فعلی ، 4 کانالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE IC693ALG221 یک ماژول ورودی جریان آنالوگ 4 کانال برای سری 90-30 PLC است. این ویژگی دارای تبدیل دقیق سیگنال ، عملکرد انزوا خوب و عملکرد دامنه ولتاژ گسترده است.
| ساخت |
سعادت |
|
شماره مدل |
IC693ALG221 |
| شماره سفارش |
IC693ALG221 |
| کاتالوگ |
سری 90-30 |
|
کشور مبداء |
ایالات متحده آمریکا |
|
کد HS |
7326909000 |
| بعد |
13.5cm*13cm*3.6cm |
| ابعاد بسته بندی |
16cm*15cm*6cm |
| وزن |
0.35 کیلوگرم |
1. پارامتر فنی
کانال: 4 کانال ورودی جریان آنالوگ.
محدوده جریان ورودی: 4 - 20 کارشناسی ارشد.
وضوح: 12 بیت.
دقت: 0.1 ٪ از مقیاس کامل.
امپدانس ورودی: 250 اهم.
انزوا: 1500 ولت RMS.
نرخ بروزرسانی: 2 ms.
پاسخ فیلتر ورودی: 325 هرتز.
مصرف برق: 25 میلی آمپر در 5 VDC ، 100 میلی آمپر در 24 VDC.
کالیبراسیون: کارخانه در هر تعداد به 4 میکروگرم در کل کالیبره شده است.
دمای عملیاتی: -20 درجه سانتیگراد تا 55 درجه سانتیگراد.
دمای ذخیره سازی: -40 درجه سانتیگراد تا 70 درجه سانتیگراد.
2. ویژگی های عملکردی
دستیابی به داده های با دقت بالا: GE IC693ALG221 تبدیل سیگنال جریان آنالوگ را در محدوده 4 - 20 میلی آمپر به سیگنال دیجیتال با وضوح 12 بیت منتقل می کند.
عملکرد خوب انزوا: 1500 ولت ولتاژ جداسازی RMS بین میدان و سمت منطقی ماژول وجود دارد که توانایی قوی در جداسازی نویز الکتریکی و تداخل الکتریکی خارجی و بهبود ثبات و قابلیت اطمینان سیستم دارد.
عملکرد دامنه ولتاژ گسترده 5 VDC ~ 24 VDC: GE IC693ALG221 را می توان از انواع مختلف محیط منبع تغذیه استفاده کرد.
نشانگر LED: یک نشانگر LED را برای بازگشت به عملیات منبع تغذیه اضافه کنید ، و برای کاربر استفاده می شود تا به سرعت قضاوت کند که آیا منبع تغذیه ماژول طبیعی است
تنظیمات قابل برنامه ریزی: به عنوان مثال ، کاربران می توانند بلوز را برای تغییر دامنه ورودی GE IC693ALG221 تنظیم کرده و هر کانال را به طور جداگانه مطابق برنامه پیکربندی کنند.
محدودیت استانداردها: استانداردهای بین المللی صنعتی مانند UL و CE رعایت می شوند ، به این معنی که بازارها و برنامه ها می توانند یک محصول با کیفیت و ایمنی را مشاهده کنند.
3 مناطق کاربردی
سیستم های کنترل اتوماسیون صنعتیبه عنوان مثال ، دما ، فشار ، سرعت جریان و پارامترهای مختلف فرآیند را در خطوط تولید صنعتی کنترل و کنترل کنید. در گیاهان شیمیایی ، GE IC693ALG221 می تواند جریان مواد شیمیایی را که از طریق لوله ها جریان می یابد نظارت کند. در گیاهان فولادی می تواند دما و فشار کوره انفجار و غیره را کنترل کند.
نظارت بر سیستم قدرت: می توان از آن برای نظارت بر پارامترهای فعلی و سایر سیستم های تولید برق ، انتقال و توزیع استفاده کرد و به اطمینان از عملکرد ایمن و پایدار شبکه برق کمک می کند.
سیستم های کنترل ساختمان هوشمند: در ساختمانهای هوشمند ، نظارت و کنترل عملکرد تجهیزات مانند سیستم های تهویه مطبوع و آسانسور را انجام می دهد. به عنوان مثال ، GE IC693ALG221 می تواند حجم هوا و دمای هوا و دمای هوا را برای صرفه جویی در مصرف انرژی و کنترل راحت حس و کنترل کند.
سیستم حمل و نقل هوشمند: یکی از برنامه های کاربردی است که برای نظارت و کنترل سیگنال های ترافیکی ، تشخیص اتومبیل و غیره استفاده می شود. این می تواند جریان وسایل نقلیه را با استفاده از سنسورها برای کنترل زمان چراغ راهنمایی ردیابی کند.
سیستم های کنترل حرکت روباتیک:GE IC693ALG221 می تواند سیگنال های فعلی آنالوگ را از سنسورهای روباتیک بپذیرد تا از کنترل دقیق فعالیت و عملکرد روبات ها اطمینان حاصل کند (سنسورهای نیرو ، سنسورهای جابجایی و غیره)
