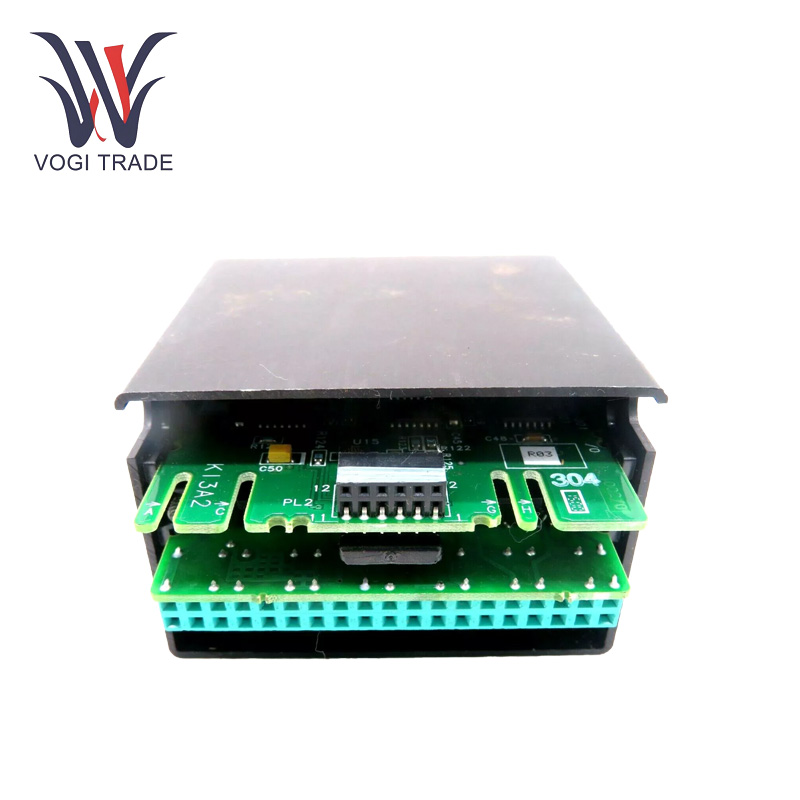

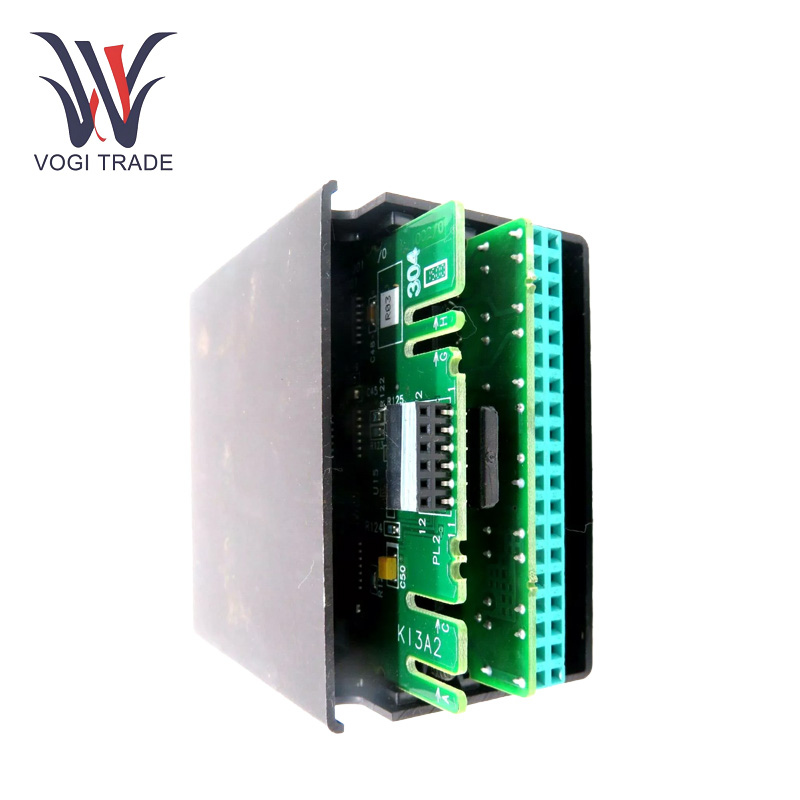

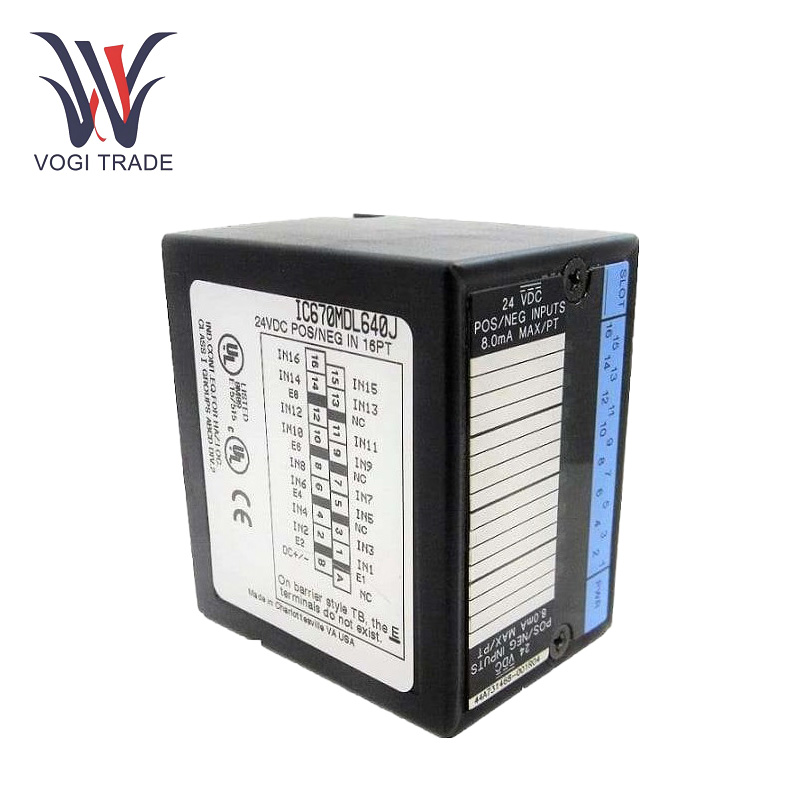

GE IC670MDL640

پارامترهای عملیاتی

محدوده ولتاژ خروجی قابل تنظیم:0 - 30 VDC.

ولتاژ عملیاتی اسمی:24 VDC.

تعداد کانال های ورودی: 16.

تعداد کانال ها: 10.

ولتاژ انزوا:250 VAC (دائمی) / 1500 VAC به مدت 1 دقیقه.

امپدانس:3 KΩ (حداقل).

جریان معمولی از منبع تغذیه:75 کارشناسی ارشد

حداکثر جریان از منبع تغذیه:83 کارشناسی ارشد.

حالت 0 فعلی:0 - 1mA حالت 1 جریان: 3.0 - 8mA.

زمان پاسخ (معمولی):6 ms.

ویژگی های محصول

پشتیبانی منطقی چندگانه:سیم کشی منطق مثبت و منفی هر دو پشتیبانی می شوند. این امکان را به او می دهد تا به راحتی در محیط های مختلف صنعتی جای بگیرد. به عنوان مثال ، در چندین خط صنعتی اتوماتیک که برخی از سیستم های برقی بر روی منطق مثبت طراحی شده اند و برخی از آنها در منطق منفی ، این ماژول را می توان به راحتی بدون فرآیند تبدیل سیگنال پیچیده ترکیب کرد.

رسیدگی دقیق ورودی:ماژول چه کاری انجام می دهد: GE IC670MDL640 می تواند سیگنال های ورودی را با دامنه 0 - 30 VDC با سطح ولتاژ اسمی 24 VDC اندازه گیری کند ، جریان ورودی کاربر برای هر کانال ورودی 7.5 میلی آمپر 24 VDC است. این مدیریت دقیق ورودی تضمین می کند که با استفاده از سنسورهای موجود و تجهیزات خارجی ، انتخاب کنندگان از منابع خطا را حذف کنند ، که امکان تشخیص دقیق و انتقال سیگنال های ورودی به سیستم کنترل را فراهم می کند.

پاسخ سریع:زمان پاسخ ورودی در حالت و حالت خاموش هر دو 6ms ، معمولی (حداکثر) (همراه با 10ms) است. چنین پاسخ سریع در شرایط کنترل زمان واقعی بسیار مهم است. به عنوان مثال ، ممکن است به سرعت به تغییرات وضعیت سنسور در فرآیندهای تولید سرعت بالا پاسخ دهد ، و این امکان را برای سیستم کنترل فراهم می کند تا تصمیمات و تنظیمات به موقع را انجام دهد.

نصب

نصب ریلی دین:GE IC670MDL640 به سادگی در یک راه آهن معمولی DIN نصب شده بود. اولین قدم قرار دادن کلیپ های نصب ماژول به گونه ای است که با شیارهای راه آهن DIN تراز شود. سپس محکم را روی ماژول فشار دهید تا در جای خود کلیک کند. این روش برای پانل های کنترل صنعتی با فضای محدود متداول است که باعث می شود تبادل و خدمات ماژول نیز آسان شود.

نصب پانل:همچنین امکان پانل - نصب برای پانل های کنترل طراحی شده وجود دارد. سوراخ های پیچ بر اساس الگوی سوراخ نصب ماژول بر روی صفحه کنترل از قبل حفر می شوند. مانند گذشته ، ماژول توسط پیچ یا پیچ به پانل وصل شده است. این امر به ایجاد یک نصب انعطاف پذیر تر برای موقعیت هایی که لرزش و مقاومت در برابر شوک بسیار مهم است کمک می کند.

عیب یابی

بدون تشخیص سیگنال ورودی:سیم کشی را تأیید کنید: اتصالات سیم کشی بین دستگاه های خارجی و ماژول را بررسی کنید. اطمینان حاصل کنید که سیم ها سست ، آسیب دیده یا فاسد نیستند. در صورت وجود هرگونه نشانه ای از مشکلات ، سیم ها را به طور ایمن وصل کنید.

مقادیر سیگنال ورودی غیر طبیعی:تداخل الکتریکی می تواند مقادیر سیگنال ورودی را تغییر دهد. سیم کشی را بررسی کنید تا مطمئن شوید که از آن دور است: خطوط برق ولتاژ بالا و سایر منابع تداخل الکترومغناطیسی. در صورت لزوم از کابل های محافظ استفاده کنید تا تداخل را به حداقل برسانید.

گرمای بیش از حد ماژول:شما باید بررسی کنید که آیا ماژول شما به اندازه کافی تهویه می شود یا خیر. اگر یک کنترل پنل بسته با ماژول نصب شده است ، بررسی کنید که آیا سوراخ های تهویه کافی وجود دارد یا خیر. یک درگاه تهویه مسدود شده می تواند منجر به ایجاد گرما و گرمای بیش از حد شود.

دامنه کاربرد

اتوماسیون صنعتی:در سیستم های اتوماسیون صنعتی ، از GE IC670MDL640 برای اتصال انواع مختلف سنسورها به سیستم کنترل استفاده می شود. این سنسورها موقعیت ، حرکت و حضور اشیاء را در طول تولید ردیابی می کنند. قرائت سنسورها به خوبی به کنترلر منطق قابل برنامه ریزی منتقل می شود ، که عملکرد خودکار موتورها ، محرک ها و سایر تجهیزات خط تولید را کنترل می کند.

نظارت بر سیستم قدرت:GE IC670MDL640 برای نظارت بر وضعیت تجهیزات الکتریکی در نیروگاه ها و پستهای استفاده می شود. به عنوان مثال ، می تواند به سوئیچ ها ، قطع کننده های مدار و رله ها وصل شود تا حالت های خاموش خود را حس کند. با انتشار دقیق این سیگنال های وضعیت برای بارگذاری در سیستم نظارت ، اپراتورها می توانند از راه دور عملکرد سیستم قدرت را رصد کنند و به موقع به هر شرایط غیر طبیعی پاسخ دهند و از تأمین پایدار برق اطمینان حاصل کنند.

مدیریت ساختمان:و در ساختمانهای هوشمند ، GE IC670MDL640 انواع سنسورها از جمله سنسورهای درب ، سنسورهای پنجره و سنسورهای دما را به سیستم مدیریت ساختمان شما متصل می کند. این کمک می کند تا به امنیت ساختمان و وضعیت محیطی توجه داشته باشید. سیگنال های حاصل از این سنسورها می توانند توسط سیستم مدیریت ساختمان برای کنترل عملکرد سیستم های روشنایی ، تهویه مطبوع و امنیت به منظور فراهم کردن محیطی امن و راحت برای سرنشینان ساختمان استفاده شوند.
