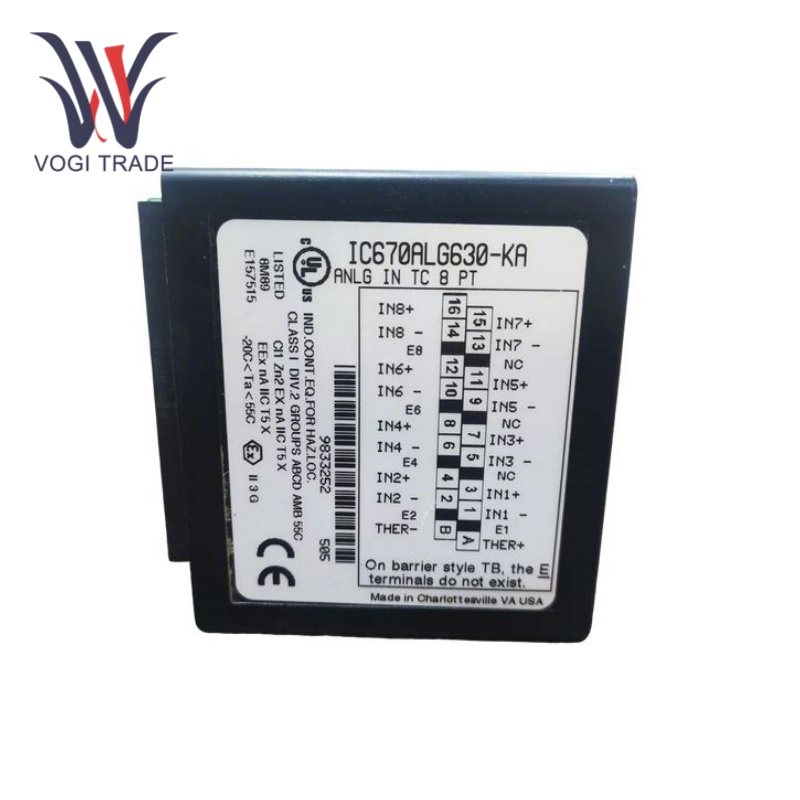

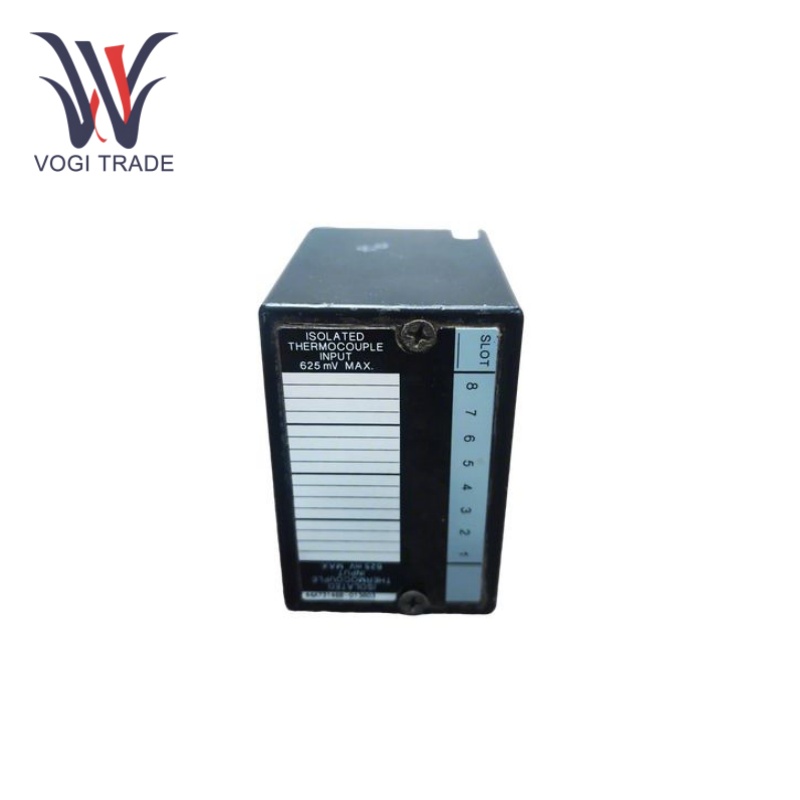

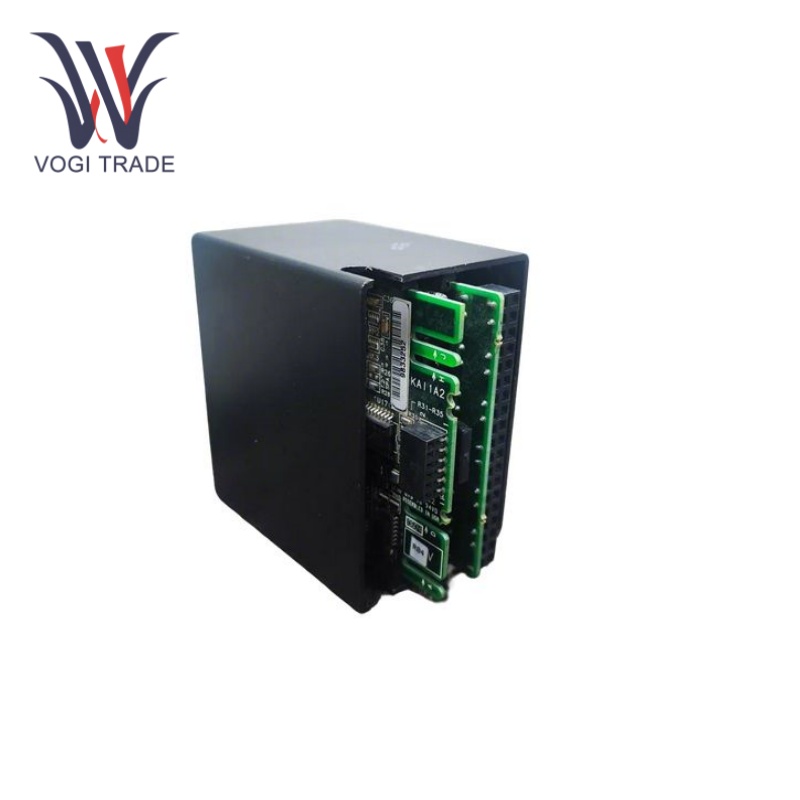

نام تجاری: GEتوضیحات: ماژول ورودی ترموکوپل کنترل میدانوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 17مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC670ALG630 ماژول ورودی ترموکوپل کنترل میدانی است. این قابلیت ارتباط با دستگاه های آنالوگ مختلف را با تبدیل سیگنال های آنالوگ به داده های دیجیتالی که PLC می تواند پردازش کند، فراهم می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC670ALG630 |
| شماره سفارش |
IC670ALG630 |
| کاتالوگ |
Versamax |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
23cm x 16cm x 7cm |
| ابعاد بسته بندی |
25 × 17 × 10 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامتر فنی
تعداد کانال: 8.
وضوح مبدل:15 بیت + علامت.
دقت:± 0.1٪ از خواندن و ± 0.05٪ از دهانه برای انواع ترموکوپل J، K، T و E در 25 درجه سانتی گراد
رد حالت عادی:60 دسی بل در 50/60 هرتز، 100% دهانه.
رد حالت معمول:120 دسی بل در 50/60 هرتز، عدم تعادل 100 اهم.
حداکثر ولتاژ بین کانال ها:250 VAC
جریان گرفته شده از منبع تغذیه BIU:حداکثر 195 میلی آمپر
محدوده دمای عملیاتی:0 تا 60 درجه سانتی گراد
ویژگی های عملکردی
تبدیل با وضوح بالا:GE IC670ALG630 دارای وضوح مبدل علامت بعلاوه 15 بیتی است که با یک مدار مجتمع برای تبدیل سیگنال ترموکوپل آنالوگ به شکل دیجیتال، برای ارائه داده های اندازه گیری دما با دقت بالا کامل شده است.
ولتاژ جداسازی بالا:ولتاژ ایزولاسیون ماژول 1500 ولت ac برای 1 دقیقه و 250 ولت ac و ولتاژ جداسازی بین کانال ها نیز 250 ولت است که می تواند به طور موثر کانال ها را از یکدیگر جدا کرده و از تداخل و تداخل بین کانال ها جلوگیری کند.
پیکربندی کانال فردی:هر یک از 8 کانال GE IC670ALG630 آن را می‌توان طوری پیکربندی کرد که قرائت سنسور را به‌عنوان نوع دما یا قرائت نوع میلی‌ولت گزارش کند و نیازهای مختلف اندازه‌گیری و کنترل را برطرف کند.
تنظیمات آلارم و برد:سطوح زنگ هشدار بالا/پایین و محدوده میلی ولت قابل تنظیم، ماژول هشدار را قادر می‌سازد تا مقدار اندازه‌گیری شده را در زمان واقعی نظارت کند و زمانی که مقدار اندازه‌گیری از محدوده حدی فراتر رفت، آلارم‌های مربوطه را صادر کند.
عیب یابی
توابع تشخیصی داخلی:GE IC670ALG630 قادر به انجام تعدادی عیب یابی به منظور ارسال اطلاعات تشخیصی به واحد رابط اتوبوس برای شناسایی سریع خطاها است. خطاهای شناسایی شده عبارتند از ترموکوپل باز، بیش از / زیر برد، خطاهای زنگ بالا / پایین.
کد خطا و پیام اطلاعاتی:عملکردهای تشخیصی داخلی در سیستم GE Fanuc VersaMax وجود دارد که می تواند وضعیت کار آن را در زمان واقعی نظارت کند. هنگامی که یک خطا رخ می دهد، سیستم می تواند کدهای خطا و پیام های هشدار مربوطه را ایجاد کند. این کدها و پیام‌های خطا که بر اساس آن‌ها کاربران می‌توانند به راحتی از نرم‌افزار تشخیصی یا ابزار برنامه‌نویسی استفاده کنند تا به سرعت متوجه شوند که خطا کجاست و چه چیزی ممکن است باعث آن شده باشد.
فیلدهای کاربردی
کنترل فرآیند صنعتی:GE IC670ALG630 می تواند برای اندازه گیری دمای کتری واکنش، خط لوله، اجاق گاز و سایر تجهیزات در فرآیند تولید صنعتی در صنایع شیمیایی، دارویی، مواد غذایی و آشامیدنی و سایر صنایع استفاده شود و می تواند با اتصال به سیستم PLC یا DCS دما را کنترل کند. اطمینان از کیفیت محصول و پیشرفت طبیعی فرآیند تولید.
تولید برق:در صنعت تولید برق، مانند نیروگاه‌های حرارتی، نیروگاه‌های هسته‌ای و سایر نیروگاه‌ها، GE IC670ALG630 می‌تواند دمای توربین بخار، دیگ بخار، ژنراتور و سایر تجهیزات، نظارت بر زمان واقعی وضعیت عملکرد تجهیزات را نظارت کند تا اطمینان حاصل شود که عملکرد ایمن و پایدار تجهیزات تولید برق.
سیستم های HVAC:این می تواند دمای محیط داخلی و خارجی، دمای هوای تامین و برگشت کولر گازی را اندازه گیری کند و عملکرد تهویه مطبوع و سایر دستگاه ها را برای دستیابی به صرفه جویی در انرژی و راحتی در سیستم های گرمایش، تهویه و تهویه مطبوع کنترل کند.
سایر کاربردهای اندازه گیری دما:GE IC670ALG630 همچنین می‌تواند در سایر زمینه‌های اندازه‌گیری و کنترل دما که نیاز به دقت و اطمینان بالایی دارند، مانند تجهیزات تحقیقات علمی، تجهیزات نظارت بر محیط زیست، تجهیزات پزشکی و غیره استفاده شود.
