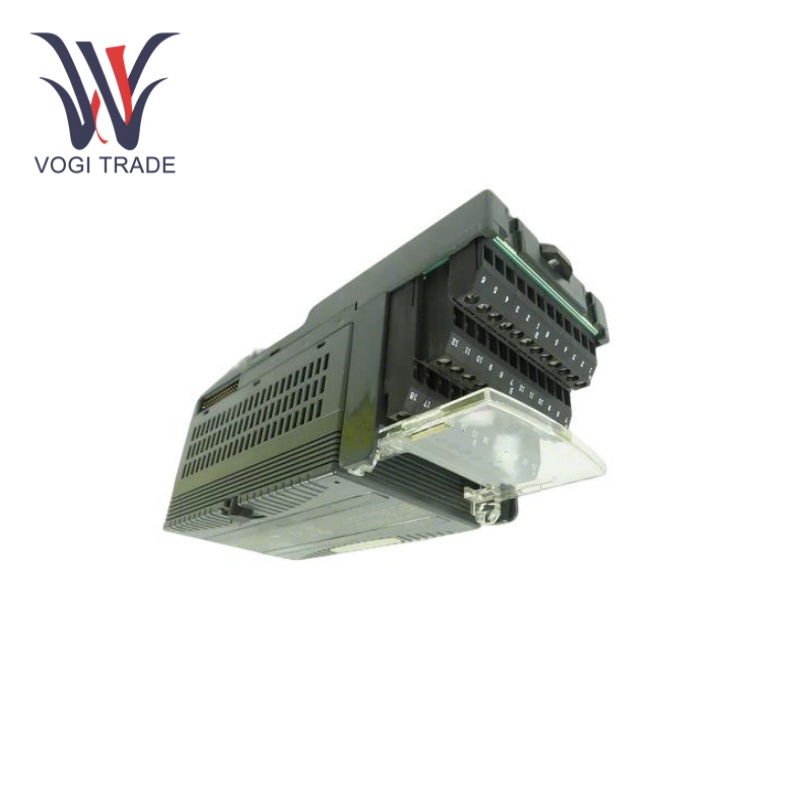

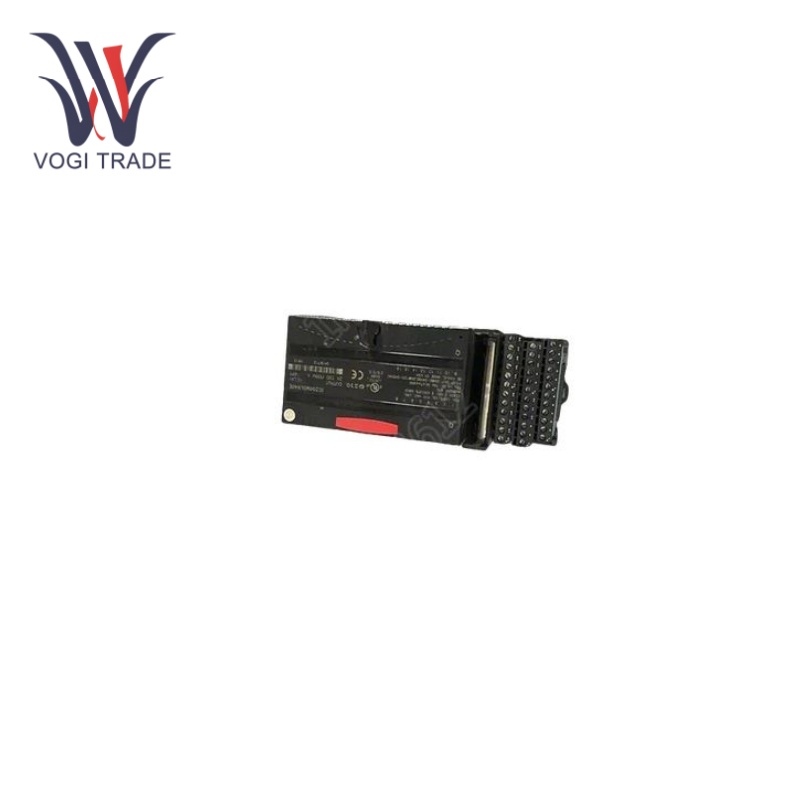

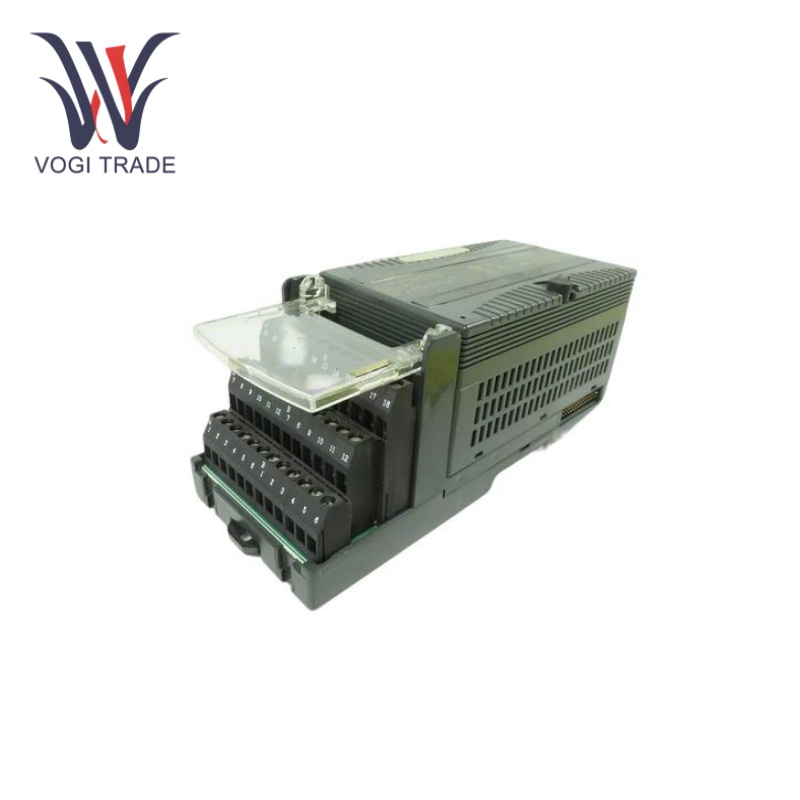

نام تجاری: GEتوضیحات: ماژول خروجی رلهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 5مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE IC200MDL940 دارای 16 نقطه ورودی است که هر کدام از محدوده ولتاژ 12 تا 24 VDC پشتیبانی می کنند. برای نظارت و پردازش سیگنال های دیجیتال از سنسورها، سوئیچ ها و سایر دستگاه ها ایده آل است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
IC200MDL940 |
| شماره سفارش |
IC200MDL940 |
| کاتالوگ |
VersaMax |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
17.3 × 11.2 × 7 سانتی متر |
| ابعاد بسته بندی |
20 × 15 × 10 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامتر فنی
تعداد خروجی:16.
نوع خروجی:به طور مستقل جدا شده معمولاً مخاطبین باز (N.O.) یا فرم A.
ولتاژ خروجی:0 تا 125 VDC
جریان خروجی:حداکثر جریان نامی 2.0 آمپر است.
افت ولتاژ خروجی:0.3 ولت
زمان پاسخگویی کانال:10 میلی ثانیه
فرکانس سوئیچینگ:حداکثر فرکانس سوئیچینگ در هر تماس خروجی 20 سیکل در دقیقه در صورت استفاده با بارهای القایی است.
حداکثر مصرف جریان پشتی:490 میلی آمپر
محدوده دمای عملیاتی:0 تا 60 درجه سانتی گراد
سازگار:سازگار با CE و cULus.
ویژگی های عملکردی
خروجی جدا شدهامتیاز:GE IC200MDL940 دارای شانزده کنتاکت جدا شده یا فرم A است. با جداسازی داخلی کانال به کانال، هر خروجی تماس را می توان به منابع ولتاژ مختلف متصل کرد و در محیط های پیچیده بدون تداخل بین کانال ها استفاده کرد.
رله و تماس قابل اعتماد:رله تعبیه شده از سیم پیچ ثابت و ساختار آرمیچر متحرک استفاده می کند، که کنتاکت های آن نیز از جنس آلیاژ نقره است، بنابراین عمر مفید و قابلیت اطمینان سوئیچ آن بالاتر از استاندارد صنعتی است تا از پایداری و قابل اعتماد بودن خروجی ماژول اطمینان حاصل شود.
مصرف برق کم:GE IC200MDL940 با یک صفحه پشتی خروجی پنج ولتی (که منبع برق اولیه را ارائه می دهد) می تواند تا 490 میلی آمپر جریان داشته باشد و مصرف برق پایینی دارد که بار برق کل سیستم را کاهش می دهد.
عیب یابی
اندازه گیری ولتاژ خروجی و جریان:مقادیر اندازه گیری شده را در برابر ولتاژ خروجی و محدوده جریان معمولی بررسی کنید. با این حال، اگر داده‌های اندازه‌گیری شده از محدوده نرمال فاصله زیادی داشته باشند، ممکن است نشان دهنده وجود مشکل در مدار منبع تغذیه، کنتاکت‌های رله یا بار خارجی ماژول باشد.
تست مقاومت جداسازی:از مگاهم متر برای تست مقاومت عایق بین ورودی و خروجی GE IC200MDL940 و همچنین بین کانال ها استفاده کنید. مقاومت عایق کمتر از حد معمول ممکن است به این معنی باشد که عملکرد عایق ماژول دارای مشکل است، فراتر از تداخل سیگنال، حتی ممکن است به تجهیزات آسیب برساند.
فیلدهای کاربردی
اتوماسیون صنعتی:در خطوط تولید اتوماسیون صنعتی، مانند خودروسازی، فرآوری مکانیکی و صنایع غذایی، از GE IC200MDL940 می توان برای کنترل محرک های مختلف مانند رله ها، شیرهای برقی و چراغ های نشانگر، تحقق کنترل اتوماسیون فرآیند تولید، بهبود راندمان تولید و کیفیت
تولید و توزیع برق:این ماژول را می توان برای کنترل و محافظت از تجهیزات قدرت، از جمله کلیدهای مدار، کنتاکتورها و رله ها، در سیستم های تولید و توزیع برق مورد استفاده قرار داد. همچنین برای نظارت و کنترل شبکه برق برای اطمینان از عملکرد ایمن و پایدار شبکه برق قابل استفاده است.
اتوماسیون ساختمان:GE IC200MDL940 می تواند برای کنترل تجهیزات الکتریکی مربوطه در سیستم های اتوماسیون ساختمان، مانند کنترل روشنایی، کنترل تهویه مطبوع، و کنترل آسانسور استفاده شود و کنترل هوشمند و مدیریت صرفه جویی در انرژی ساختمان را درک کند.
کنترل فرآیند:در صنعت کنترل فرآیند، به ویژه در صنایع پتروشیمی، شیمیایی و دارویی، GE IC200MDL940 را می توان برای کنترل و نظارت بر تجهیزات فرآیند (شامل پمپ ها، شیرها، راکتورها و غیره) استفاده کرد تا وضعیت عملکرد تجهیزات فرآیند را تضمین کند. عملکرد طبیعی فرآیند تولید، ایمنی و قابلیت اطمینان تولید را بهبود می بخشد.
