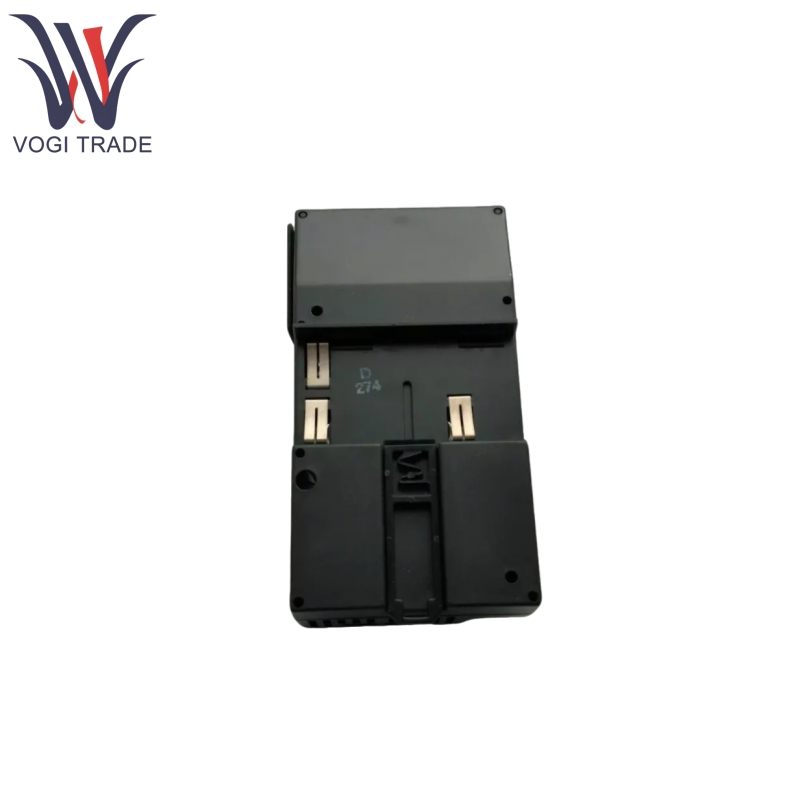

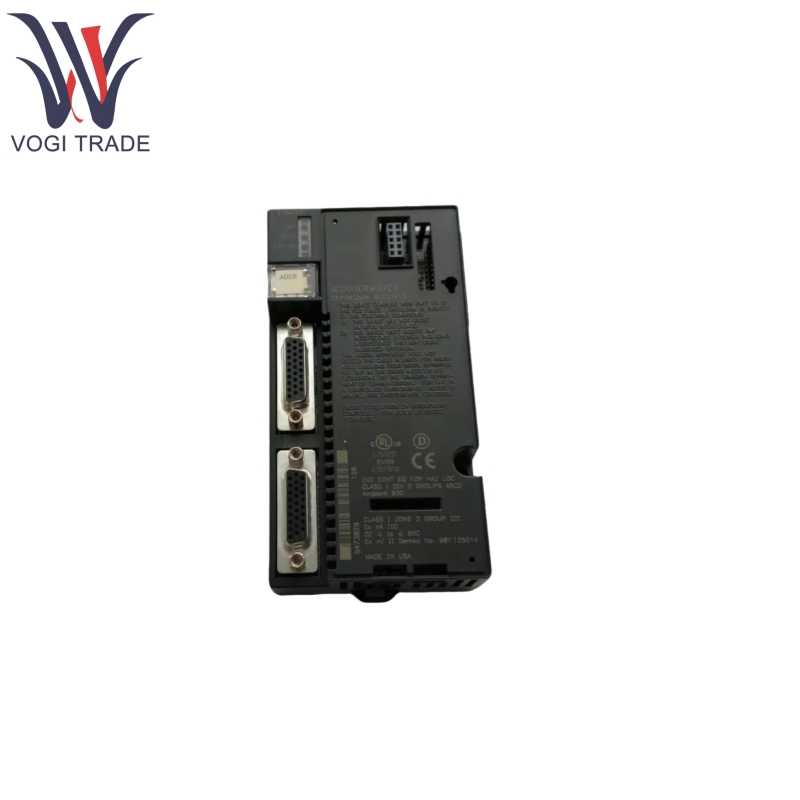

ge ic200erm002

ویژگی های محصول

GE IC200ERM002 از حالت ارتباطی دیفرانسیل یا تک انتهایی پشتیبانی می کند و می تواند به یک فرستنده انبساط (IC200ETM001) یا مستقیماً به یک قفسه اصلی (حالت تک انتهایی ، هنگامی که فقط 1 قفسه گسترش وجود دارد) وصل شود.

هنگامی که ارتباطات قطع شد ، GE IC200ERM002 می تواند از عملکرد "Hold Last State" برای حفظ وضعیت فعلی ماژول خروجی و بهبود ثبات سیستم پشتیبانی کند.

GE IC200ERM002 می تواند گسل سیستم را جدا کند ، آسان برای یافتن و ترمیم ماژول معیوب در قفسه انبساط بدون تأثیرگذاری بر عملکرد اصلی سیستم.

GE IC200ERM002 نیازی به سوئیچ های DIP ندارد و از طریق نرم افزار می تواند پیکربندی شود. ماژول منبع تغذیه را می توان مستقیماً روی ماژول نصب کرد.

اصل کار محصول

GE IC200ERM002 به عنوان ماژول کنترل هسته قفسه انبساط ، سیگنال ها و داده های کنترل را از قفسه اصلی (CPU/NIU) یا فرستنده انبساط (IC200ETM001) از طریق کابل انبساط دریافت می کند تا ارتباط بین سیستم اصلی و قفسه گسترش را تحقق بخشد.

3 LED بازخورد در زمان واقعی را در مورد وضعیت عملکرد ارائه می دهند:

PWR: نشان می دهد که آیا ماژول 5VDC قدرت می یابد

Exp Rx: وضعیت ارتباطی اتوبوس انبساط را نشان می دهد (چشمک زدن یا همیشه در آن نشان دهنده ارتباط عادی است ، خاموش نشانگر هیچ ارتباطی نیست)

اسکن: سبز نشان می دهد که CPU/NIU در حال اسکن I/O قفسه انبساط است ، و زرد نشان می دهد که اسکن نیست.

هنگامی که سیستم به طور عادی در حال اجرا است ، ماژول وضعیت اسکن I/O سیستم اصلی را به قفسه انبساط از طریق لامپ اسکن نشان می دهد ، لامپ Exp RX بازخوردی را در مورد اینکه آیا ارتباط طبیعی است ، ارائه می دهد.

اگر ارتباطات قطع شود ، ماژول عملکرد "Hold Last State" را برای حفظ ماژول خروجی قفسه انبساط در آخرین حالت ایجاد می کند تا از عملکرد غیر طبیعی تجهیزات جلوگیری شود.

ماژول منبع تغذیه در IC200ERM002 نصب شده است تا قدرت کار برای همه ماژول ها در قفسه انبساط فراهم شود.

پارامتر محصول

داده های مشخصات GE IC200ERM002 به شرح زیر.
