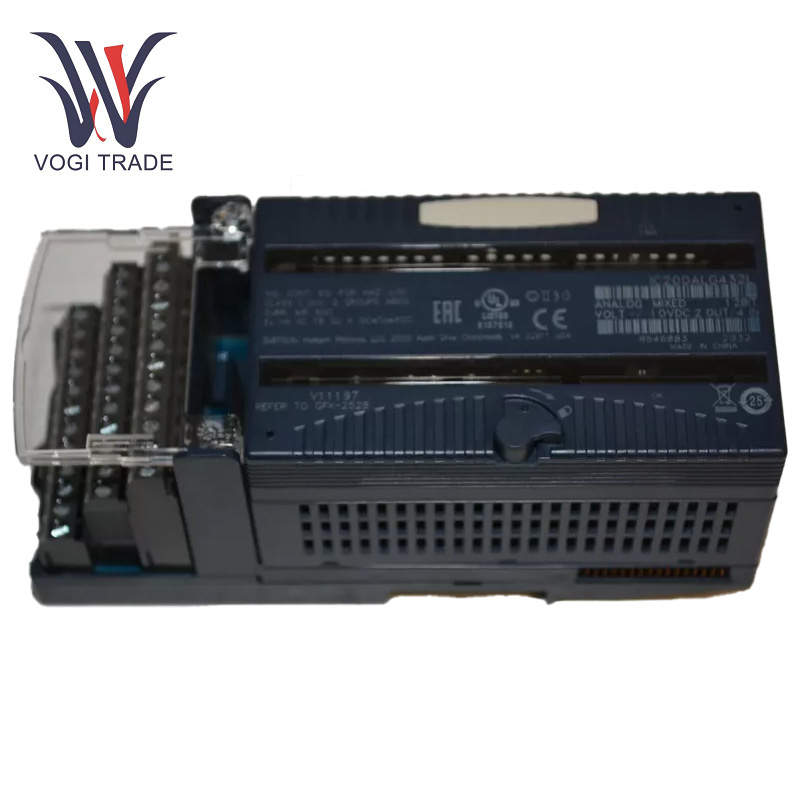

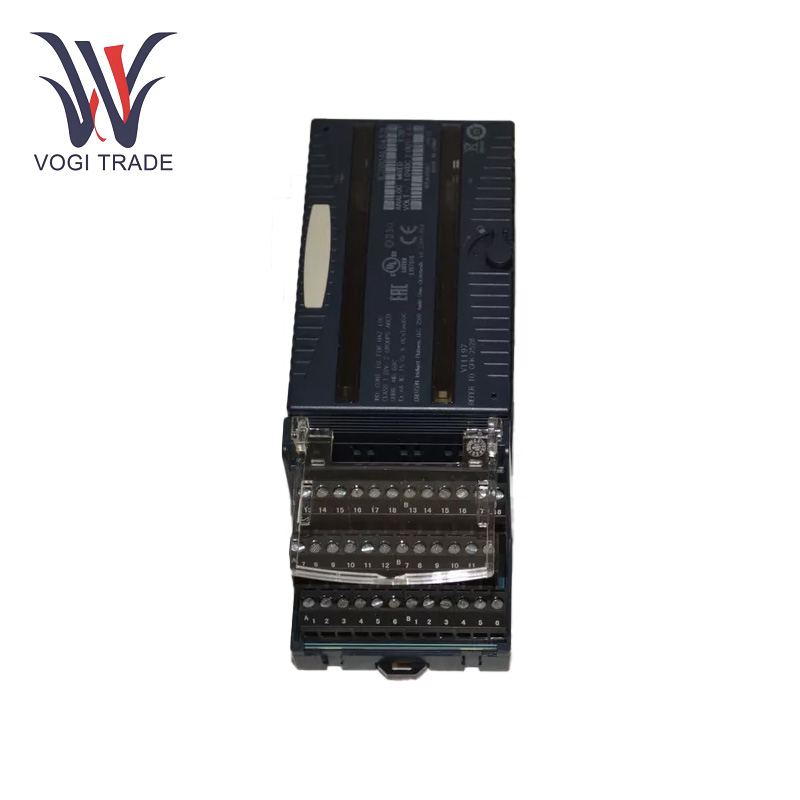

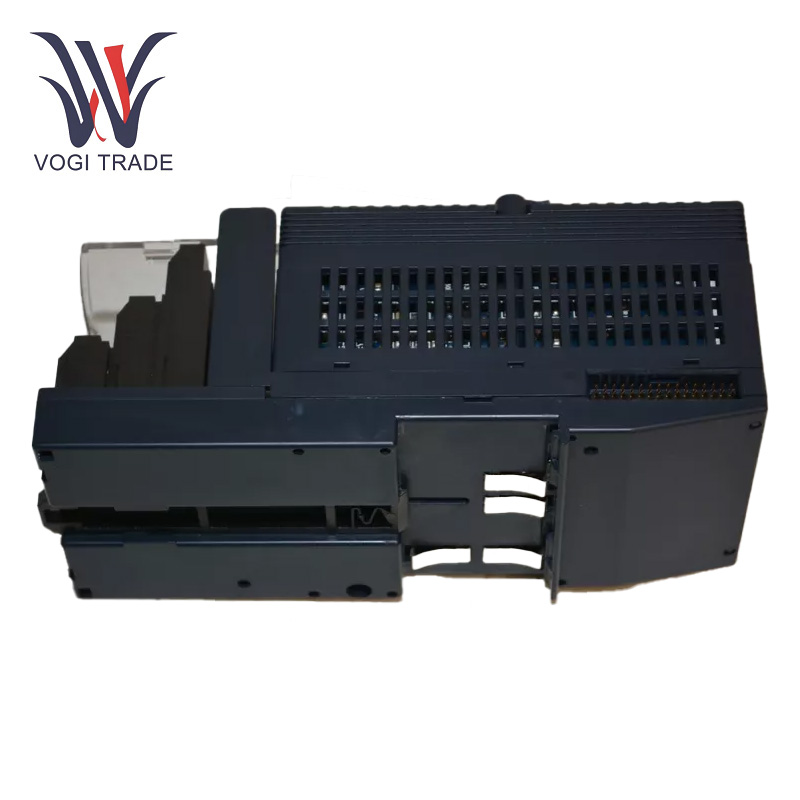

GE IC200ALG432

درپارامتر چنی

کانال های ورودی:4 ورودی تک انتهایی.

کانال های خروجی:2 خروجی تک انتهایی.

سیگنال ورودی:-10 تا +10 VDC.

سیگنال خروجی:-10.24 تا +10.24 VDC.

وضوح:12 بیت

نرخ به روزرسانی:0.4 ms.

پاسخ فیلتر ورودی:5.0 ms.

قدرت خارجی مورد نیاز:+18 تا +30 VDC.

مصرف فعلی پشت صفحه:60 میلی آمپر در اتوبوس +5 ولت.

کل مصرف فعلی:160 کارشناسی ارشد

امتیاز انزوا:250 VAC مداوم ، 1500 VAC به مدت 1 دقیقه.

دامنه دمای کار:0 درجه سانتیگراد - 60 درجه سانتیگراد.

ویژگی های عملکرد

پردازش سیگنال مختلط:GE IC200ALG432 قادر به پردازش سیگنال های ورودی و خروجی آنالوگ ، در مجموع 4 کانال ورودی و 2 کانال خروجی است. این امر پردازش انواع مختلف سیگنال های آنالوگ را در یک سیستم کنترل صنعتی تسهیل می کند.

با دقت بالا:GE IC200ALG432 می تواند تبدیل و پردازش سیگنال آنالوگ با دقت بالا را با وضوح 12 بیتی فراهم کند ، که می تواند نیازهای کاربرد را برای اندازه گیری دقیق و کنترل دقیق برآورده کند.

نشانگر LED:LED جلوی ماژول نشانگر وضعیت منبع تغذیه و جریان جریان پشت صفحه است ، به طوری که کاربران می توانند در هر زمان وضعیت عملیاتی ماژول را کنترل کنند.

پاسخ سریع:نرخ بروزرسانی 0.4 میلی ثانیه و زمان پاسخ ورودی 5 میلی ثانیه به GE IC200ALG432 اجازه می دهد تا به سرعت به تغییرات در سیگنال ورودی پاسخ دهد و سیگنال خروجی را به روز کند و به عملکرد زمان واقعی سیستم کنترل برسد.

هشدارهای قابل تنظیم:این ماژول دارای هشدارهای قابل تنظیم است که باعث هشدارهای سناریوهای غیر طبیعی در سیستم می شود.

تشخیصیعملکرد:عملکرد تشخیصی داخلی ، می تواند منبع تغذیه سمت کاربر را از دست بدهد ، کاربر می تواند به سرعت خطاها را شناسایی کند.

مناطق کاربردی

نظارت و کنترل قدرت:این پروژه می تواند پارامترهای (مانند ولتاژ ، جریان و غیره) را در پروژه هایی مانند نیروگاه ها و پست ها کنترل و کنترل کند. GE IC200ALG432 می تواند سیگنال آنالوگ و ولتاژ و فعلی را به دست آورد ، آنها را برای تجزیه و تحلیل و پردازش به سیستم کنترل ارسال کند و ژنراتورها ، ترانسفورماتورها و سایر تجهیزات انرژی را برای حفظ عملکرد پایدار شبکه برق کنترل کند.

خطوط تولید اتوماسیون صنعتی:جمع آوری سیگنال های آنالوگ از سنسورهای مختلف مانند دما ، فشار ، جریان و غیره و کنترل عملکرد محرک ها مانند موتورها ، دریچه ها و غیره. یک خط تولید پردازش مواد غذایی ، به عنوان مثال ، GE IC200ALG432 می تواند سیگنال های دما را از سنسورهای دما جمع کند و باز و بسته شدن دریچه های بخار را کنترل کند تا از ثبات دمای پردازش مواد غذایی اطمینان حاصل شود.

سیستم های HVAC:در سیستم های گرمایشی ، تهویه و تهویه مطبوع ، سیگنالهایی را برای نظارت بر پارامترهای محیطی (دما ، رطوبت و غیره) جمع آوری می کند و عملکرد تهویه هوا ، فن ها و میراگرها را کنترل می کند. به عنوان مثال ، تنظیم سرعت در حال اجرا کمپرسور تهویه هوا و درجه باز شدن دمپر هوا با توجه به دمای و رطوبت تنظیم برای دستیابی به کنترل انرژی و راحتی.

صنعت شیمیایی:کاربرد آن از کنترل فرآیند در صنعت شیمیایی و پتروشیمی گرفته تا کنترل سطح مایع ، کنترل فشار و کنترل جریان است. GE IC200ALG432 قادر به کنترل پمپ ها ، دریچه ها و سایر دستگاه ها برای اطمینان از ایمنی و ثبات فرآیند تولید است. به عنوان مثال ، در یک کارخانه پالایش نفتی ، می تواند جریان روغن و درجه باز شیر موجود در خط لوله را با توجه به فرآیند کنترل کند تا روند پالایش را تا پیشرفت عادی حفظ کند.
