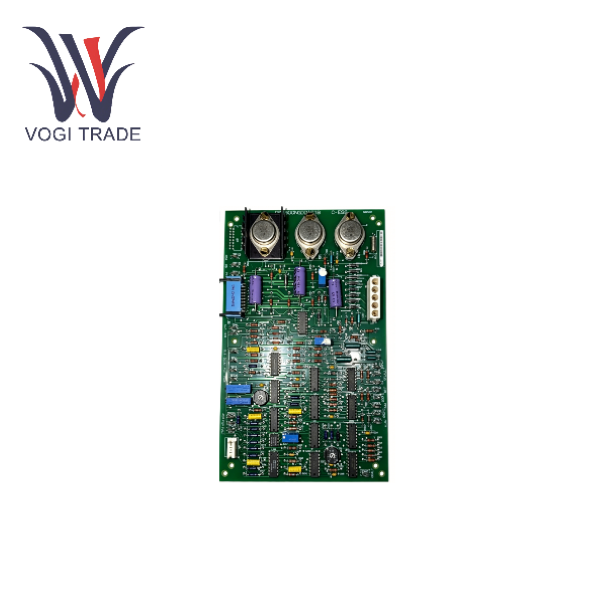

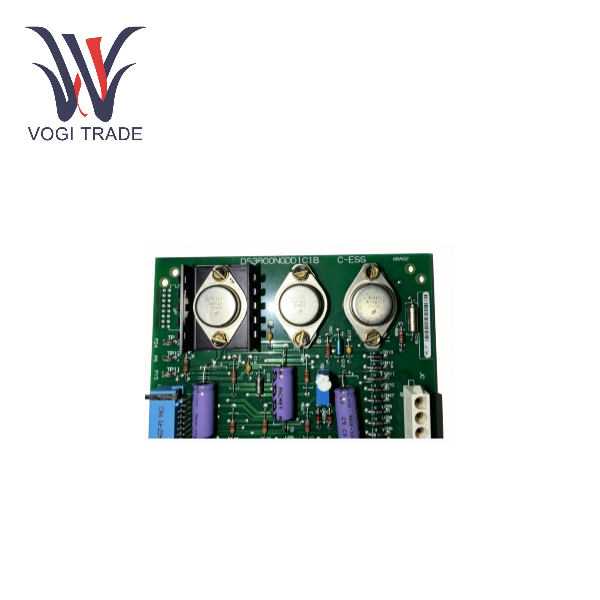

GE DS3800NGDD1C1B

نام تجاری: GE
توضیحات: DS3800NGDD1C1B
وضعیت: کاملا نو
گواهی: ضمانت نامه گزارش تست COO
گارانتی: 1 سال
تعداد موجودی: 3
مدت پرداخت: T/T
بندر حمل و نقل: Xiamen
DS3800NGDD1C1B یک برد مدار با کارایی بالا است که توسط جنرال الکتریک (GE) تولید شده و عملکردهای پردازش سیگنال دیجیتال را یکپارچه می کند. دارای قابلیت های پردازش داده با سرعت بالا و مجموعه ای غنی از رابط های I/O است و به طور گسترده در سناریوهای پیچیده مانند کنترل اتوماسیون صنعتی، نظارت بر سیستم قدرت و توربین های گاز استفاده می شود.

ارسال استعلام

توضیحات محصول

ساخت	جنرال الکتریک
شماره مدل	DS3800NGDD1C1B
شماره سفارش	DS3800NGDD1C1B
کاتالوگ	مارک چهارم
کشور مبدا	ایالات متحده آمریکا
کد HS	7326909000
بعد	178 × 330 × 160 میلی متر
وزن	0.8 کیلوگرم

بررسی اجمالی محصول

GE DS3800NGDD1C1B یک ماژول رابط ارتباطی دیجیتال I/O با کارایی بالا است که توسط جنرال الکتریک (GE) و GE Fanuc توسعه یافته است و به سیستم کنترل درایو سروو سری DS3800 تعلق دارد. این ماژول نقش اصلی را به عنوان یک "پل دیجیتال" در زنجیره اتوماسیون صنعتی ایفا می کند، که به طور خاص مسئول تبدیل دستورالعمل و بازخورد وضعیت بین سیگنال های دیجیتال PLC و درایورهای سروو است. به عنوان یکی از اجزای سری Mark IV، DS3800NGDD1C1B، با طراحی مدار پایدار و توانایی ضد تداخل، به طور گسترده در سناریوهای حیاتی مانند کنترل توربین گاز، درایو کمپرسور و اینترلاک قطع اضطراری استفاده می شود. در حال حاضر راه حل اصلی ارتباطات دیجیتال سری DS3800 است

اصل کار

اصل کار و جریان پردازش سیگنال دروازه ارتباطی ورودی/خروجی دیجیتال: جهت ورودی (PLC → درایور): ماژول سیگنال های دستورالعمل دیجیتال 24 ولت DC را از گذرگاه پشتی PLC دریافت می کند ← مدار ورودی ایزوله الکتریکی و تبدیل سطح را انجام می دهد ← ریزپردازنده دستورالعمل ها را تجزیه می کند و جهت خروجی مدار را ارسال می کند → جهت خروجی مدار را به 1 میلی ثانیه ارسال می کند. درایور سرو (درایور ← PLC): سیگنال‌های وضعیت (کدهای خطا، وضعیت عملکرد و غیره) درایور سروو را جمع‌آوری کنید. ویژگی‌های فنی اصلی: فناوری جداسازی سه‌گانه: کانال ورودی، کانال خروجی و منبع تغذیه به صورت الکتریکی از یکدیگر جدا شده‌اند، با توانایی ضد تداخل قوی و پاسخ‌دهی با سرعت بالا زمان پاسخ کمتر از ۱ میلی‌ثانیه نیازهای بلادرنگ کنترل سروو را برآورده می‌کند. پشتیبانی از معماری اضافی: ماژول NGDD اضافی اختیاری برای سوئیچینگ بدون درز، افزایش قابلیت اطمینان سیستم.

اصل کار کارت تشخیص زمین در محل: مکانیسم تشخیص: ماژول به طور مداوم امپدانس زمین و پارامترهای جریان نشتی را در مدار در محل نظارت می کند. مرحله مانیتورینگ: از طریق مدار تشخیص داخلی، به طور مداوم پارامترهای الکتریکی بین مدار در محل و زمین را اندازه گیری می کند. مرحله قضاوت: هنگامی که جریان نشتی غیرعادی یا افت امپدانس (نشان دهنده خطای زمین) تشخیص داده می شود، منطق داخلی ماژول بلافاصله وارد مرحله پاسخ تأیید خطا می شود: پس از تأیید خطا، به طور همزمان نشانگر LED محلی را فعال می کند، دستگاه هشدار خارجی را به حرکت در می آورد و به سیستم کنترل اصلی گزارش می دهد تا سیستم ایزولاسیون را به سرعت پخش کند و کنترل کند. تقصیر

ویژگی های استقرار: به عنوان یک واحد قابل تعویض میدانی (FRU)، از تعویض سریع پشتیبانی می کند و زمان خرابی را کاهش می دهد. مطابق با مشخصات استاندارد قفسه‌بندی سیستم Mark IV Speedtronic است و قابلیت اتصال و بازی را دارد.

پرونده کاربردی

در سیستم کنترل سروو درایو DS3800، DS3800NGDD1C1B وظیفه تبدیل سیگنال دیجیتال و ارتباط بین PLC و درایو سروو را بر عهده دارد. کاربردهای معمولی عبارتند از:

نیروگاه های گاز/بخار: کنترل سروو سوپاپ سوخت، کنترل دیجیتالی پره های راهنمای ورودی (IGV) و کنترل روشن/خاموش دریچه های بخار اصلی توربین بخار.

نیروگاه های سیکل ترکیبی: ورودی/خروجی دیجیتال برای درایوهای فرکانس متغیر پمپ آب تغذیه (VFD) و کنترل دیجیتال دریچه های ضد سرج کمپرسور.

پتروشیمی: کنترل سرو برای کمپرسورهای مقیاس بزرگ، و اینترلاک دیجیتال برای دریچه‌های قطع اضطراری (ESD).

درایوهای صنعتی: کنترل عملکردهای شروع/توقف، جهت و فعال کردن سروو موتور. رابط دیجیتال برای درایوهای فرکانس متغیر

متالورژی آهن و فولاد: کنترل اتوماسیون در فرآیندهای فولادسازی، آهن‌سازی و نورد.

ابزارهای ماشین CNC: ورودی/خروجی دیجیتال برای محورهای سروو جنرال الکتریک Fanuc و کنترل فعال کننده اسپیندل.

رباتیک: توزیع سیگنال دیجیتال برای حرکت هماهنگ چند محوره و قفل شدن دروازه ایمنی.

در سیستم کنترل توربین GE Mark IV Speedtronic، DS3800NGDD1C1B به طور مداوم بر خطاهای زمین در سیستم های تحریک و توزیع نظارت می کند تا از تداخل الکتریکی و آسیب تجهیزات جلوگیری کند. نیروگاه توربین گاز: وضعیت عایق مدار تحریک ژنراتور به زمین را کنترل می کند، به سرعت خطاهای زمین را تشخیص می دهد و آلارم را ایجاد می کند. نیروگاه توربین بخار: از مدارهای الکتریکی کلیدی محافظت کنید تا از خاموش شدن برنامه ریزی نشده و آسیب تجهیزات ناشی از خطاهای زمین جلوگیری کنید. نیروگاه سیکل ترکیبی: نظارت بر یکپارچگی زمین را بر روی مدارهای در محل کل مجموعه ژنراتور توربین انجام دهید. سیستم توربین صنعتی: از ایمنی الکتریکی تجهیزات محرک توربین مانند کمپرسورها و پمپ ها اطمینان حاصل کنید.
