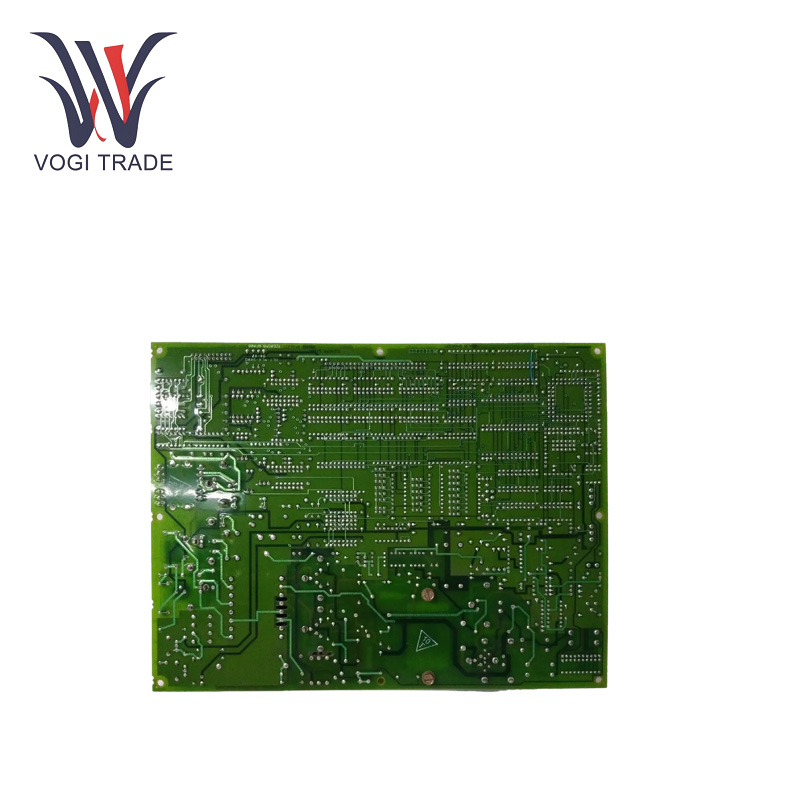

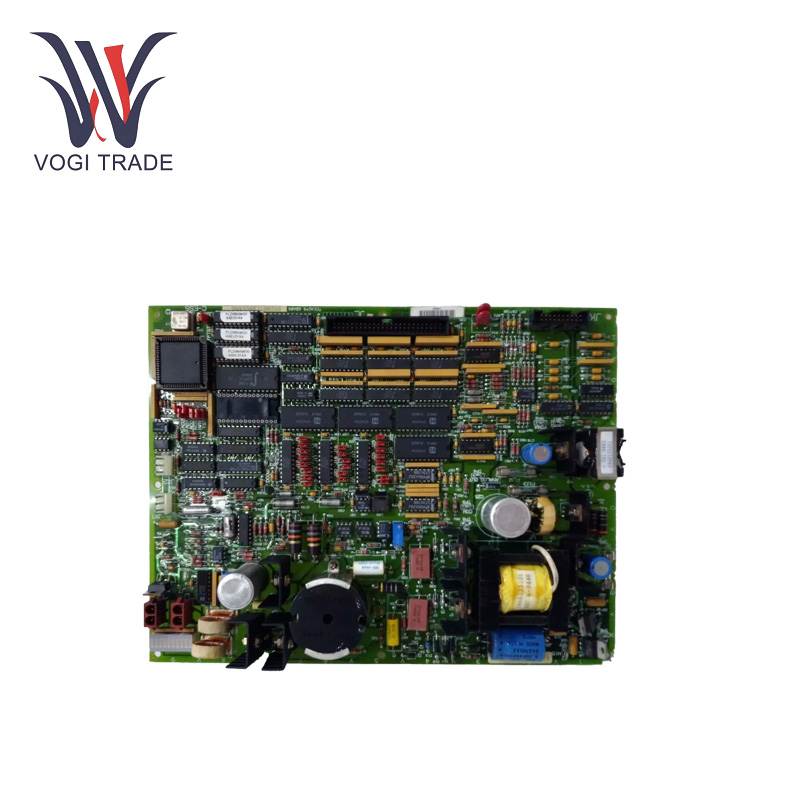

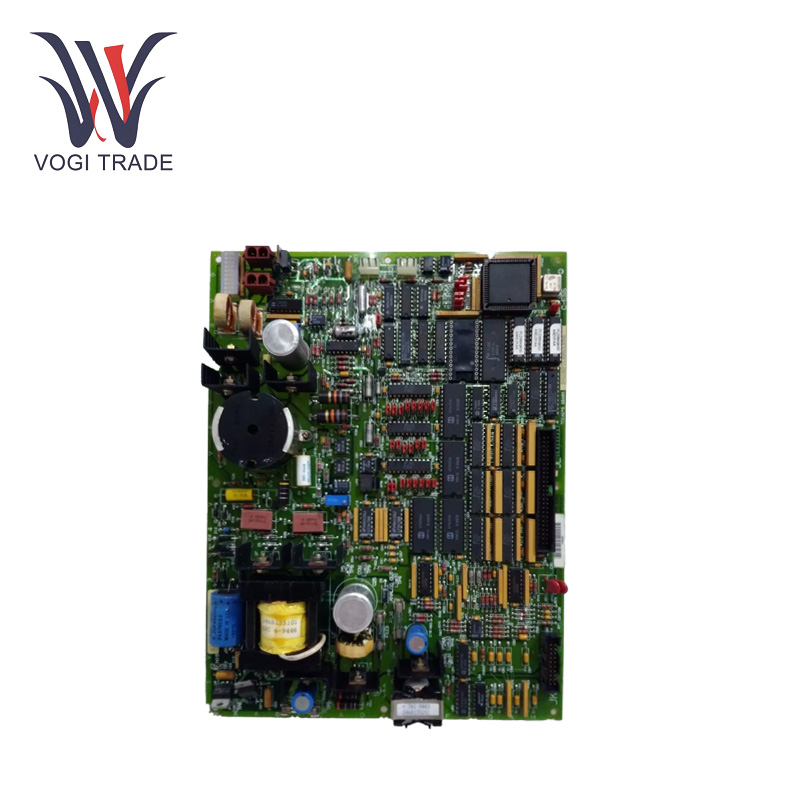

GE DS215TCEAG1BZZ01A

پارامترهای عملیاتی

Vi:+ 24 VDC.

قدرت ترسیم:20-30 وات.

دمای ذخیره سازی:-65 درجه سانتیگراد تا +125 درجه سانتیگراد.

محدوده دمای عملیاتی:-40 درجه سانتیگراد تا +85 درجه سانتیگراد.

پورت های ارتباطی:RS-232، RS-485.

پیکربندی ورودی/خروجی دیجیتال:8 ورودی دیجیتال، 8 خروجی دیجیتال.

ورودی/خروجی آنالوگ:ورودی های جریان 4-20 میلی آمپر

Iسیگنال های nput:4-20 میلی آمپر

پیشنهاد محصولتورهای

کنترل دینامیک:GE DS215TCEAG1BZZ01A دارای الگوریتم هایی برای کنترل دقیق سرعت توربین، بار و سایر تنظیمات عملیاتی است.

قابلیت های تشخیصی:قابلیت‌های تشخیصی داخلی برد را قادر می‌سازد تا سلامت سیستم را ارزیابی کند و تشخیص عیوب را تسهیل کند.

تجزیه و تحلیل داده های حسگر زمان واقعی:این برد به طور مداوم داده‌ها را از سنسورهای مختلف روی توربین، از جمله دما، فشار و RPM جمع‌آوری می‌کند و امکان تجزیه و تحلیل زمان واقعی عملکرد توربین را فراهم می‌کند.

طراحی شده برای کاربردهای صنعتی:GE DS215TCEAG1BZZ01A دارای مکانیسم‌های افزونگی و حفاظتی داخلی است تا در محیط‌های خشن که کمترین زمان خرابی مورد نیاز است، کار کند.

ارتباطات انعطاف پذیری:پشتیبانی فوروارد برد با پروتکل‌هایی مانند Modbus و همچنین پروتکل‌های اختصاصی جنرال الکتریک ارتباط برقرار می‌کند و آن را قادر می‌سازد تا مستقیماً با انواع دیگر اجزا و همچنین سیستم‌های معماری Mark VIe و شبکه کنترل صنعتی گسترده‌تر ارتباط برقرار کند.

مدیریت دما:این دستگاه دارای سنسورهای دما و مکانیسم های بازخوردی است که به توربین اجازه می دهد تا در محدوده های حرارتی ایمن کار کند.

مدیریت هشدار: قابلیت‌های هشدار پیشرفته، شرایط غیرعادی را از قبل شناسایی کرده و اپراتورها را از مشکلات احتمالی قبل از ایجاد ضربه یا خسارت جدی مطلع می‌کند.

نصب و راه اندازی

قابل نصب در قفسه:GE DS215TCEAG1BZZ01A را می توان روی قفسه یا پنل نصب کرد. اطمینان حاصل کنید که سطح نصب به اندازه کافی محکم است و فضای کافی در اطراف آن برای خنک شدن بگذارید. این دستگاه معمولاً می تواند در یک قفسه استاندارد 19 اینچی نصب شود، اما در صورت نیاز به نصب، می تواند روی ریل DIN نیز نصب شود.

اتصالات سیم کشی:مطمئن شوید که ورودی ها و خروجی ها به درستی سیم کشی شده اند. سنسورهای دستگاه را به سیستم توربین وصل کنید و مطمئن شوید که سیم کشی ایمن است و به درستی پیکربندی شده است. LED کنترل و خروجی رله به دستگاه‌های کنترل مربوطه متصل می‌شوند و داده‌هایی که باید تأیید شوند به ورودی‌ها متصل می‌شوند.

پیکربندی گاو مقدس:برد را با استفاده از درگاه های ارتباطی RS-232 یا RS-485 به یک سیستم کنترل بزرگتر وصل کنید. این به برد اجازه می دهد تا داده ها را با دستگاه دیگری در شبکه کنترل مانند سنسورها، محرک ها و کنترل کننده های اصلی ارتباط برقرار کند. همیشه مطمئن شوید که ارتباطات به درستی پیکربندی شده‌اند تا بتوانید داده‌ها را به درستی انتقال دهید.

تست اولیه و کالیبراسیون:هنگامی که تمام سیم کشی ها کامل شد و برق اعمال شد، باید یک سری آزمایشات عملکردی و تشخیصی انجام شود تا بررسی شود که برد به درستی داده های سنسور را دریافت و پردازش می کند. حسگرها را در صورت نیاز تنظیم کنید و بررسی کنید که سیگنال های کنترلی به سیستم توربین ارسال می شوند.

عیب یابی

بدون قطع برق و ارتباط:بررسی کنید که منبع تغذیه 24 VDC به درستی وصل شده باشد و آیا دستگاه واقعاً ولتاژ دریافت می کند. مطمئن شوید که کابل های ارتباطی سالم هستند و تنظیمات ارتباطی به درستی تنظیم شده است.

هشدار خطا فعال شد:با کد عیب ارائه شده توسط ابزار تشخیص سیستم مشورت کنید. اطمینان حاصل کنید که تمام سیم های متصل به سنسورها خوب هستند و خوانش سنسورها صحیح است. در صورت لزوم هر سنسور معیوب را تعویض یا کالیبره کنید.

عملکرد نامنظم توربین:بررسی کنید که پارامترهای عملکرد توربین به درستی تنظیم شده باشند. بررسی کنید که داده‌های حسگر در محدوده معتبر هستند و طبق انتظار مصرف می‌شوند.

گرمای بیش از حد:مطمئن شوید که برد در مکانی با تهویه مناسب نصب شده است. اطمینان حاصل کنید که سیستم خنک کننده به درستی کار می کند و توربین بار اضافی ندارد.

تداخل سیگنال:برای جلوگیری از EMI از کابل های محافظ استفاده کنید. بررسی کنید که همه کابل ها سالم و به درستی قرار گرفته باشند.

محدوده کاربردی

تولید برق:مورد استفاده در تاسیسات تولید برق، به ویژه سیستم های بخار، گاز طبیعی و توربین های آبی. این تضمین می‌کند که توربین‌ها با راندمان بهینه کار می‌کنند تا توان قابل اعتمادی را به شبکه ارائه کنند.

صنعت پتروشیمی:در صنعت نفت و گاز، این برد کنترلی توربین هایی را راه اندازی می کند که کمپرسورها، پمپ ها و سایر تجهیزات مورد نیاز برای پردازش و پالایش نفت و گاز را به حرکت در می آورند.

ساخت:موتور ماشین‌ها را کنترل می‌کند، توربین‌ها و ماشین‌های مورد استفاده در فرآیندهای تولید را نگهداری می‌کند و از خرابی در صنایعی که از توربین‌های بزرگ استفاده می‌کنند جلوگیری می‌کند.

کاربردهای دریایی:برنامه های کاربردی GE DS215TCEAG1BZZ01A همچنین شامل توربین های دریایی است که سیستم های پیشرانه و تولید برق را برای کشتی ها یا سکوهای دریایی ارائه می کنند.

شیمیایی:بر توربین‌هایی که کمپرسورها، راکتورها و سایر سیستم‌ها را در کارخانه‌های شیمیایی هدایت می‌کنند، نظارت می‌کند تا کارایی انرژی را بهبود بخشد و ایمنی عملیاتی را تضمین کند.

معدن و صنایع سیمان: توربین ها برای تامین انرژی ماشین آلات بزرگ در معدن، تولید سیمان و صنایع سنگین که مواد را پردازش می کنند، استفاده می شود.
