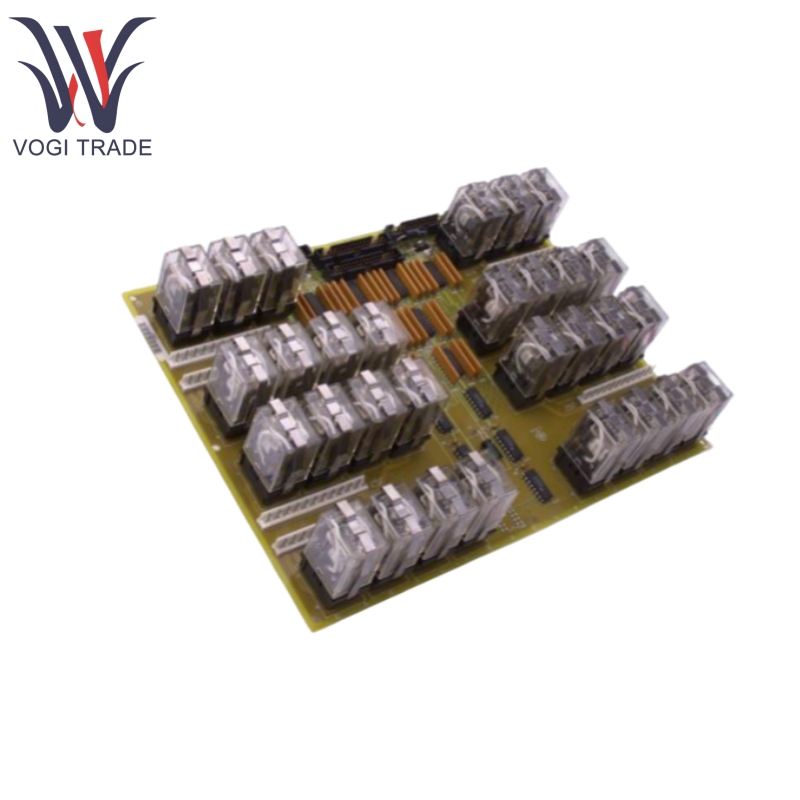

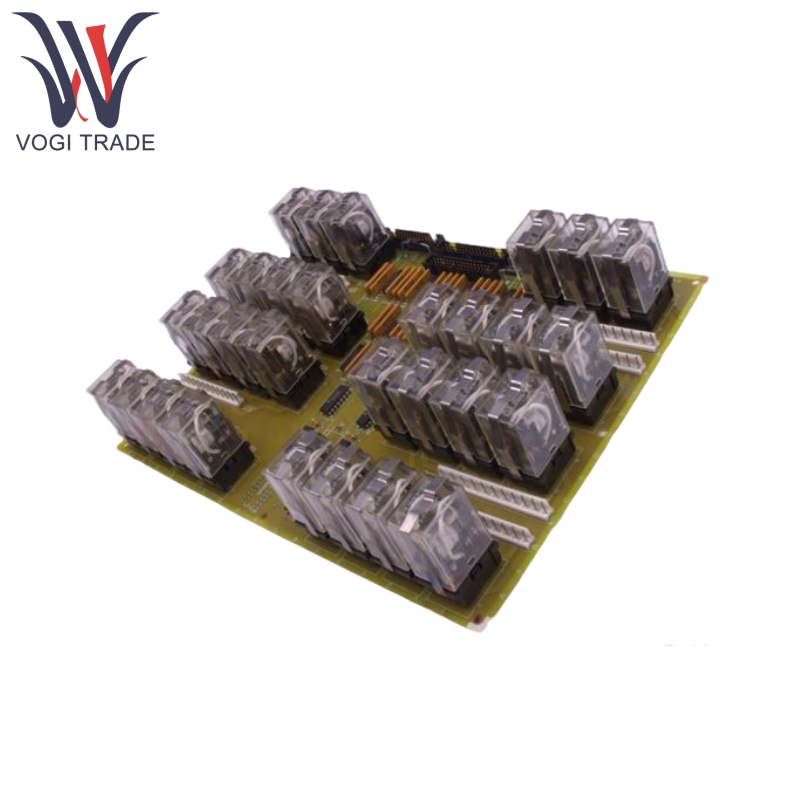

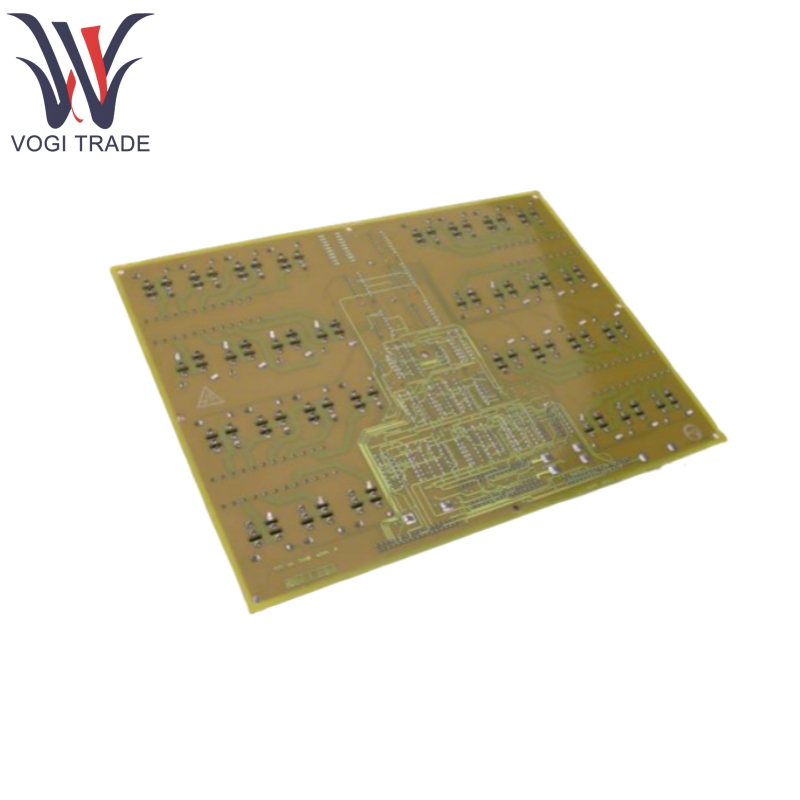

مارک: GEتوضیحات: صفحه خروجی رلهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 10اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنهیئت مدیره خروجی رله GE DS200TCRAG1ABC مسئولیت حفاظت از سفر اضطراری ، آزمایش انتشار بیش از حد و کنترل منطق اصلی سفر ، اطمینان از قابلیت اطمینان و ایمنی بالا در محیط های صنعتی و حمایت از پاسخ در زمان واقعی به منطق کنترل پیچیده از طریق معماری چند پردازنده و طراحی اضافی است.
| ساخت |
سعادت |
| شماره مدل |
ds200tcrag1abc |
| شماره سفارش |
ds200tcrag1abc |
| کاتالوگ |
مارک V |
| کشور مبداء |
ایالات متحده (ایالات متحده) |
| کد HS |
8538900000 |
| بعد |
24*16*4cm |
| وزن |
0.6 کیلوگرم |
ویژگی های محصول
مجهز به سه دستگاه ریزپردازنده و RAM مشترک ، GE DS200TCRAG1ABC برای اطمینان از پاسخ در زمان واقعی به منطق کنترل پیچیده ، از چند وظیفه ای و پردازش موازی پشتیبانی می کند.
GE DS200TCRAG1ABC پارامترهای مهم را کنترل می کند (به عنوان مثال ، سرعت ، دما) ، برای جلوگیری از آسیب تجهیزات ، سفرهایی را انجام می دهد و با سایر ماژول های کنترل هم افزایی می کند تا به حفاظت از زایمان دست یابد.
GE DS200TCRAG1ABC از تست انتشار بیش از حد برقی ، تست پیستون انتشار مکانیکی و غیره پشتیبانی می کند تا از ایمنی و قابلیت اطمینان سیستم اطمینان حاصل شود.
GE DS200TCRAG1ABC دارای 10 LED در صفحه است که کدهای گسل را در ترکیب های مختلف برای عیب یابی سریع نشان می دهد.
GE DS200TCRAG1ABC از تنظیمات بلوز برای جریان سیم پیچ (10-120mA) و محدوده مقاومت (22Ω-1000Ω) پشتیبانی می کند ، و با الزامات مختلف دریچه سروو سازگار است. همچنین از RS485 و اترنت (Modbus TCP/IP ، پروتکل SRTP) برای تعامل داده های در زمان واقعی پشتیبانی می کند.
اصل کار محصول
GE DS200TCRAG1ABC سیگنال های سنسور (به عنوان مثال بازخورد موقعیت LVDT ، ورودی نرخ پالس) را از طریق تابلوهای ترمینال (به عنوان مثال DS200TBQBG1ACB) دریافت می کند ، که توسط ریزپردازنده برای تولید دستورات کنترل تجزیه و تحلیل می شوند.
هنگامی که ناهنجاری مانند overspeed یا overcurrent تشخیص داده می شود ، رله ETR یا PTR برای قطع منبع تغذیه توربین ایجاد می شود و در عین حال ، کد گسل از طریق نشانگر LED نمایش داده می شود.
معماری TMR آن تحمل گسل را برای مسیرهای کنترل بحرانی تضمین می کند و ثبات سیستم را بهبود می بخشد.
GE DS200TCRAG1ABC با فعال کردن توابع تست از طریق نرم افزار یا دستورات سخت افزاری ، اثربخشی مدارهای سفر را تأیید می کند.
پارامتر محصول
داده های مشخصات GE DS200TCRAG1ABC به شرح زیر.
منبع تغذیه: 24 ولت DC (معمولی) ، محدوده ورودی 18-32V DC
رابط های ارتباطی: RS485 ، اترنت (Modbus TCP/IP ، SRTP)
دمای کار: -40 درجه سانتیگراد تا +70 درجه سانتیگراد ، مناسب برای محیط های صنعتی سخت
رتبه بندی محافظت: IP20 (برای استفاده داخلی ، باید در یک کابینت کنترل نصب شود)
ویژگی های خروجی: خروجی آنالوگ 12 بیتی ، قادر به محرک محرک مانند دریچه های سرو
ظرفیت تماس رله: 0.5a (حداکثر)
