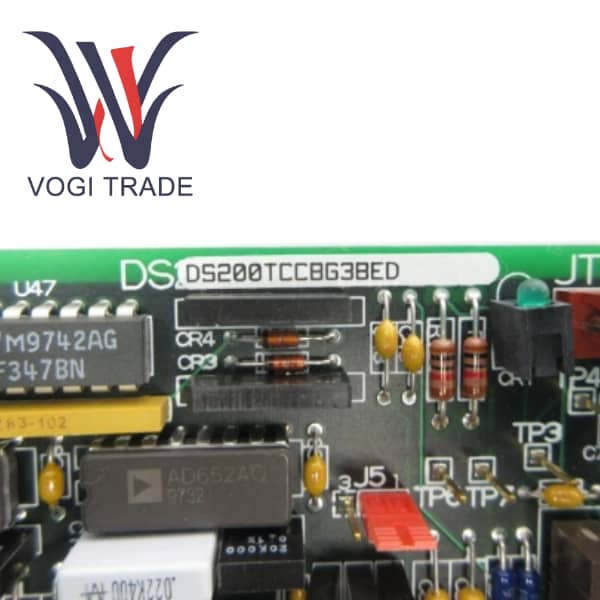

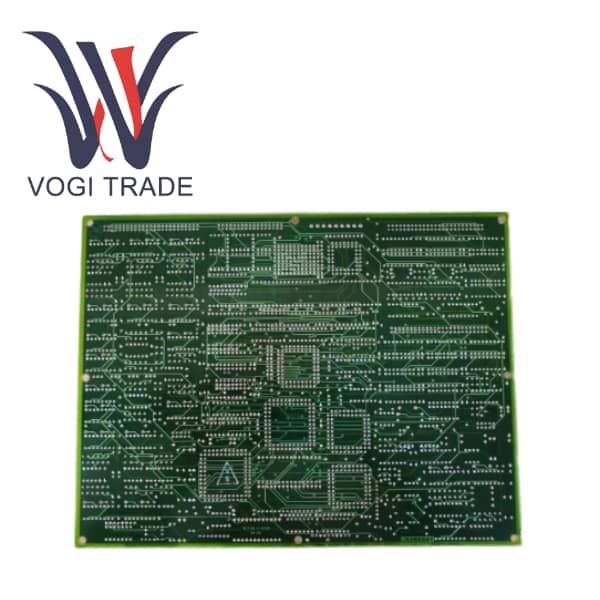

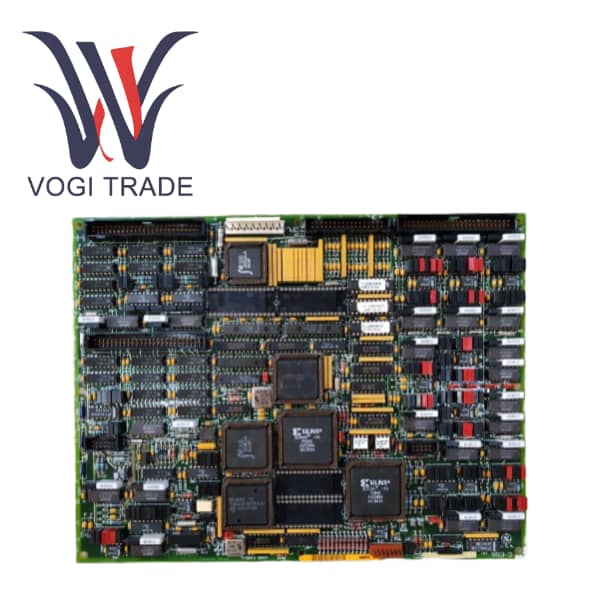

نام تجاری: GEتوضیحات: Extended Analog IO Boardوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 3مدت پرداخت: T/Tبندر حمل و نقل: XiamenDS200TCCBG3BED یک برد معمولی آنالوگ ورودی/خروجی (TCCB) است که برای سیستم کنترل توربین گازی GE Speedtronic Mark V LM طراحی شده است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200TCCBG3BED |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
DS200TCCBG3BED |
| کاتالوگ |
- |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
21.2cm*15cm*3.5cm |
| ابعاد بسته بندی |
24cm*18cm*6cm |
| وزن |
0.4 کیلوگرم |
بررسی اجمالی محصول
پسوند "G3BED" یک نسخه یا مدل سخت افزاری خاص را نشان می دهد و از سازگاری و عملکرد بالای آن در پیکربندی سیستم Mark VLM مشخص شده اطمینان می دهد. DS200TCCBG3BED به عنوان یک مرکز جمع آوری داده عمل می کند و سیگنال های خام از ابزارهای میدانی را به داده های دیجیتال دقیق برای استفاده توسط موتور I/O سیستم و موتور کنترل تبدیل می کند.
پسوند "G3BED" یک نسخه یا مدل سخت افزاری خاص را نشان می دهد و از سازگاری و عملکرد بالای آن در پیکربندی سیستم Mark VLM مشخص شده اطمینان می دهد. DS200TCCBG3BED به عنوان یک مرکز جمع آوری داده عمل می کند و سیگنال های خام از ابزارهای میدانی را به داده های دیجیتال دقیق برای استفاده توسط موتور I/O سیستم و موتور کنترل تبدیل می کند.
ویژگی های محصول
این برد مدارهای اختصاصی را برای پردازش سیگنال های ورودی آنالوگ 4-20 میلی آمپر و 0-1 میلی آمپر ارائه می دهد و می تواند پردازش ورودی میلی آمپری چند بردی را انجام دهد.
این سیگنال ها از برد ترمینال TBCB خوانده می شوند، جریان به افت ولتاژ در مقاومت بار تبدیل می شود و سیگنال ها پردازش می شوند تا موتور I/O بتواند خواندن دیجیتالی را انجام دهد.
نظارت بر دمای RTD جریان تحریک را برای RTD متصل شده از طریق برد ترمینال TBCB فراهم می کند. اندازه گیری دقیق دمای اجزای کلیدی با اندازه گیری دقیق تغییرات ولتاژ ناشی از تغییرات مقاومت به دست می آید.
مانیتورینگ ولتاژ ژنراتور و شین شامل مقیاس بندی برد TCCB و پردازش سیگنال های ولتاژ بالا از ترانسفورماتورهای ولتاژ (PTS) است که برای نظارت بر ولتاژ ژنراتور و شین استفاده می شود. این برای هماهنگ سازی و مدیریت توان بسیار مهم است.
سیگنال های ترانسفورماتور جریان (CT) را برای نظارت بر جریان خط پردازش کنید. با ترکیب داده های ولتاژ، سیستم قادر به محاسبه نشانگرهای توان در زمان واقعی است.
سیستم محاسباتی از سیگنالهای PT و CT پردازش شده برای تعیین روابط فاز و محاسبه پارامترهای کلیدی سیستم قدرت، از جمله: توان ژنراتور (مگاوات)، ضریب توان (PF)، توان راکتیو (VAR) استفاده میکند.
عملکردهای GE DS200TCCBG3BED عمدتاً توسط جامپرهای سخت افزاری تعریف می شوند که برای تنظیم پارامترهای محدوده نظارت بر ولتاژ و جریان استفاده می شوند، بنابراین نیازی به تکیه بر نرم افزار برای دستیابی به این عملکردهای ایمنی و کنترل حیاتی را از بین می برند.
مقایسه با محصولات مشابه
در هسته Mark V LM
| ویژگی |
DS200TCCBG3BED (TCCB - Extended Analog) |
DS200TCCA (TCCA - آنالوگ رایج) |
| عملکرد اولیه |
I/O آنالوگ گسترده و با ارزش بالا |
ورودی/خروجی آنالوگ عمومی |
| تمرکز سیگنال |
ولتاژهای ژنراتور/باس (PT)، جریان های خط (CT)، ورودی های mA/RTD توسعه یافته. |
ورودی/خروجی عمومی 4-20 میلی آمپر، RTD، ترموکوپل، ولتاژ/جریان شفت. |
| متمایز کننده کلیدی |
مانیتورینگ سیستم قدرت (مگاوات، PF، محاسبه VAR). |
نظارت بر فرآیند توربین (دما، فشار، موقعیت). |
| منبع سیگنال ها |
برد ترمینال TBCB و برد TCEB در هسته |
بردهای ترمینال CTBA، TBQA و TBCA در هسته |
| انتقاد پذیری |
برای همگام سازی، کنترل بار، و تعامل شبکه بسیار مهم است. |
برای کنترل حرارتی، مکانیکی و عملیاتی توربین حیاتی است. |
محدوده صنعت قابل اجرا
DS200TCCBG3BED منحصراً برای کاربردهای صنعتی سنگین شامل توربین های گاز و بخار جنرال الکتریک طراحی شده است، از جمله:
تولید برق
از نیروگاه های توربین گازی برای نظارت دقیق بر توان خروجی ژنراتورها و همگام سازی آن با شبکه برق استفاده می شود.
نیروگاه های توربین بخار برای کنترل بار و حفاظت استفاده می شوند.
به عنوان یک جزء کلیدی برای کنترل هماهنگ توربینهای گاز و توربینهای بخار در نیروگاههای سیکل ترکیبی، میتواند کارایی کلی نیروگاه را بهینه کند و انطباق با شبکه را تضمین کند.
در صنعت نفت و گاز، کمپرسورهای توربین محور و ایستگاه های پمپاژ مورد استفاده در خطوط لوله، در این کاربردها، نظارت بر قدرت محرک الکتریکی برای پایداری و حفاظت فرآیند بسیار مهم است.
