GE DS200TCCBG1ALC

بررسی اجمالی محصول

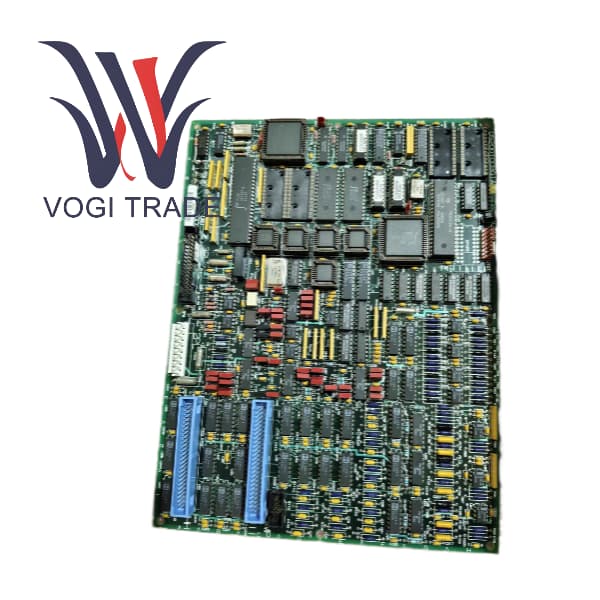

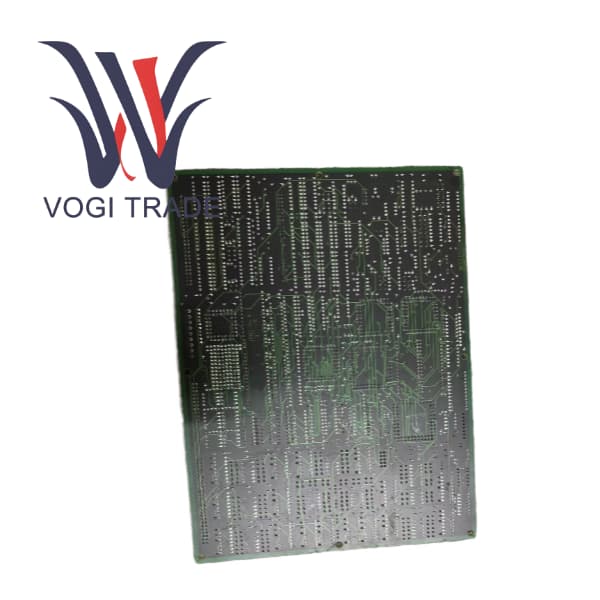

GE DS200TCCBG1ALC یک برد I/O آنالوگ انبساط جهانی است که توسط جنرال الکتریک برای سیستم کنترل توربین گاز SPEEDTRONIC Mark V LM طراحی شده است که در موقعیت 3 هسته کنترل نصب شده است. وظیفه اصلی این برد پردازش سیگنال های آنالوگ مختلف از میدان و تبدیل آنها به اطلاعات دیجیتالی است که سیستم کنترل می تواند درک و پردازش کند. در عین حال، می تواند دستورالعمل های کنترل را به سیگنال های آنالوگ تبدیل کرده و آنها را به محرک ارسال کند. این برد به عنوان یک پل حیاتی عمل می کند که دنیای فیزیکی را با سیستم کنترل دیجیتال متصل می کند.

از سناریوی موردی استفاده کنید

نگهبان بهره برداری پایدار نیروگاه ها

در یک نیروگاه سیکل ترکیبی کلاس 9F، یک توربین گازی GE 7FA با ظرفیت کامل کار می کند. کارت برد DS200TCCB مانند یک نگهبان خستگی ناپذیر عمل می کند و وظایف خود را همیشه انجام می دهد.

نظارت بر دما از طریق 14 کانال RTD انجام می شود که به طور مداوم بر نقاط کلیدی مانند دمای خروجی توربین و دمای بلبرینگ نظارت می شود. هرگونه افزایش غیرعادی دما فوراً ثبت می شود و هشدارها یا حفاظت از کاهش بار را ایجاد می کند.

پارامترهای توان با دریافت سیگنال از PT و CT و محاسبه لحظه ای توان اکتیو و راکتیو خروجی ژنراتور محافظت می شوند. این داده ها نه تنها بر روی صفحه اپراتور نمایش داده می شوند، بلکه به عنوان سیگنال های بازخورد اصلی برای کنترل بار توربین و همگام سازی شبکه عمل می کنند.

سیستم های کمکی که چندین فرستنده فشار و سطح را در نیروگاه حس می کنند نیز به TCCB متصل می شوند. به عنوان مثال، اگر سیگنال فشار روغن روانکاری به زیر آستانه ایمنی کاهش یابد، TCCB بلافاصله این اطلاعات را گزارش می‌کند و یک روش خاموش کردن اضطراری را برای جلوگیری از آسیب دیدن یاتاقان‌های گران قیمت توربین به دلیل کمبود روغن آغاز می‌کند.

دقیقاً با کارت برد ورودی/خروجی قابل اعتماد و دقیق مانند DS200TCCBG1ALC است که سیستم کنترل پیچیده Mark V LM می تواند نظارت و حفاظت جامع از توربین را انجام دهد و از عملکرد ایمن، کارآمد و پایدار نیروگاه اطمینان حاصل کند.

مشکلاتی که در حین استفاده ایجاد می شود

تداخل سیگنال

در نیروگاه‌هایی با محیط‌های پیچیده الکترومغناطیسی، سیگنال‌های آنالوگ مستعد تداخل هستند که منجر به رانش یا پرش در قرائت‌ها می‌شود. سپر و زمین خوب بسیار مهم است.

خطاهای پیکربندی

اگر یک عدد مقیاس نادرست برای کانال RTD در پیکربندی I/O انتخاب شود، باعث انحراف قابل توجهی در خوانش دما می شود.

تنظیمات جامپر برد ترمینال

بر روی برد ترمینال TBCB، جامپرهای سخت افزاری برای تنظیم محدوده سیگنال های mA وجود دارد. اگر تنظیمات جامپر با خروجی فرستنده در محل مطابقت نداشته باشد، سیگنال به درستی خوانده نمی شود.

خرابی کارت برد

اگرچه طراحی قوی است، اما هنگام کار در محیط‌های با دمای بالا و رطوبت بالا برای مدت طولانی، ممکن است قطعات روی برد همچنان کهنه یا از کار بیفتند و به صورت خواندن غیرعادی کانال، قطع ارتباط کارت برد و غیره ظاهر شود.

جایگزینی و سازگاری

جایگزین رسمی

امن ترین جایگزین استفاده از برد جدید همان مدل DS200TCCB است. جنرال الکتریک ممکن است نسخه ویرایش سخت افزاری را با پسوندهایی مانند G1، ALC و غیره منتشر کند تا زمانی که مدل اصلی یکسان باشد، معمولاً سازگار هستند.

جایگزینی عملکردی

در سیستم‌های غیر Mark V یا پروژه‌های نوسازی، می‌توانید از یک ماژول ورودی/خروجی جهانی شخص ثالث برای دستیابی به عملکردهای مشابه استفاده کنید. با این حال، این نیاز به طراحی مجدد منطق کنترل سیم کشی و نوشتن دارد که بسیار کار بر است. معمولاً فقط هنگام ارتقاء کل سیستم در نظر گرفته می شود.
