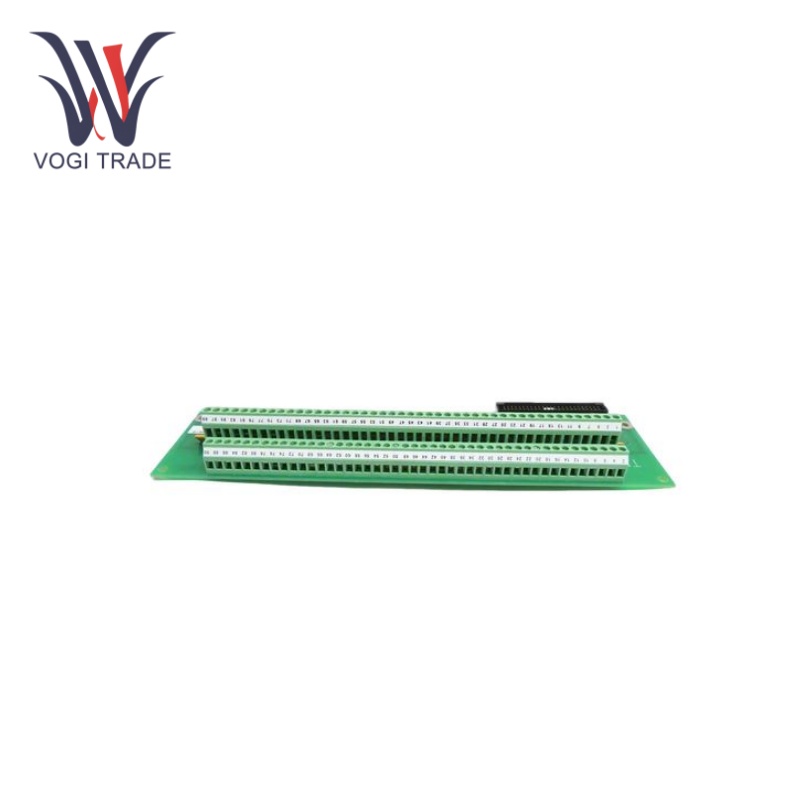

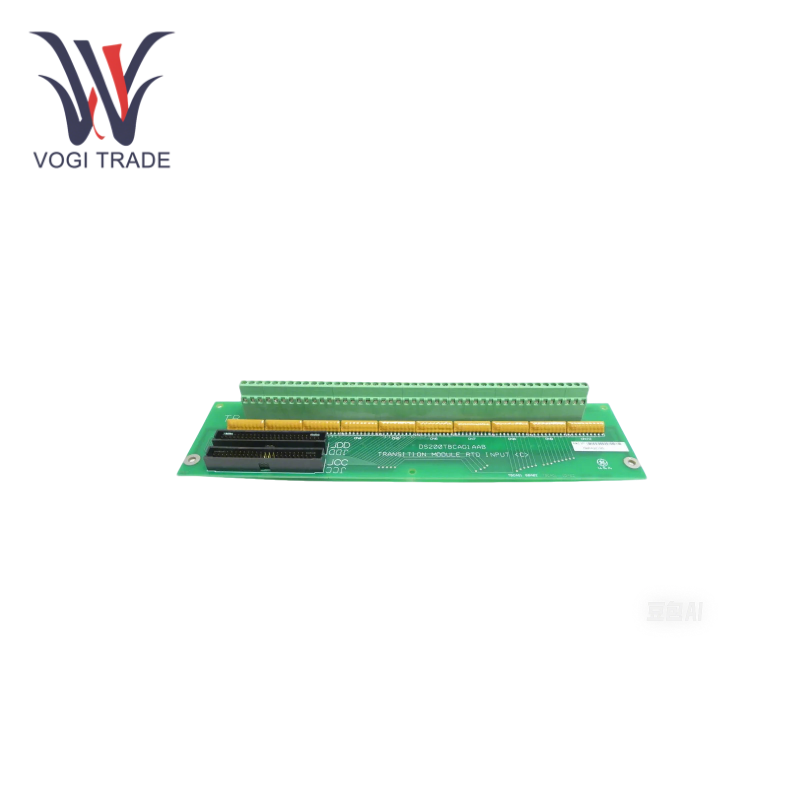

نام تجاری: GEتوضیحات: برد ترمینال ورودی/خروجی آنالوگوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 15مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200TBCAG1AAB یک برد ترمینال ورودی/خروجی آنالوگ است که برای سیستم کنترل توربین Mark V طراحی شده است. این یک رابط حیاتی است که اتصال و ارتباط بین اجزای مختلف در سیستم کنترل را تسهیل می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200TBCAG1AAB |
| شماره سفارش |
DS200TBCAG1AAB |
| کاتالوگ |
Speedtronic Mark V |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
38cm×36cm×32cm |
| ابعاد بسته بندی |
40*38*35 سانتی متر |
| وزن |
3 کیلوگرم |
ورودی: 30 ورودی RTD 3 سیم (ردیاب دمای مقاومتی).
اتصال: اتصال JCC و اتصال JDD.
عملکرد محصول
RTD TآستینlGE DS200TBCAG1AAB به عنوان یک ماژول ترمینال RTD در سیستم کنترل توربین سری Mark V استفاده می شود و نقاط اتصال و ترمینال را برای سنسورهای RTD مورد استفاده برای اندازه گیری دما فراهم می کند.
آنالوگترمینال I/O Boارد: GE DS200TBCAG1AAB به عنوان یک ماژول ترمینال RTD متولد شد، اما همچنین می توان از آن به عنوان برد ترمینال ورودی/خروجی آنالوگ استفاده کرد، سایر سیگنال های ورودی و خروجی آنالوگ را می توان متصل و پردازش کرد.
سیگناl ترمینال: برد مجهز به دو پایانه خط سیگنال 90 جهت نظارت و کنترل سیگنال های مختلف در داخل سیستم کنترل توربین می باشد.
اتصال دهنده: GE DS200TBCAG1AAB شامل دو کانکتور 50 پین است که با JDD و JCC مشخص شده اند که گزینه های ارتباطی همه کاره را برای پیکربندی های مختلف سیستم فراهم می کند.
Aمحدوده کاربرد
ژن قدرتجیرهGE DS200TBCAG1AAB اغلب در سیستم‌های کنترل توربین گازی در بخش تولید برق برای نظارت و تنظیم دمای اجزای مختلف (از جمله پره‌های توربین، یاتاقان‌ها و محفظه‌های احتراق) برای تضمین عملکرد ایمن و کارآمد توربین استفاده می‌شود.
اتوماسیون صنعتیGE DS200TBCAG1AAB را می توان در سیستم های اتوماسیون صنعتی اضافی که نیاز به ردیابی و مدیریت دما دارند، به عنوان مثال در تجهیزات تولید مواد شیمیایی، پالایشگاه ها، و کارخانه های تولیدی برای پیگیری دمای راکتورها، کوره ها و همچنین سایر تجهیزات پیاده سازی کرد.
عیب یابی
مشکلات اتصال:مشکلات اتصال کانکتورهای JCC و JDD و ترمینال های حسگر RTD. اطمینان حاصل کنید که همه اتصالات محکم و عاری از خوردگی یا آسیب هستند. اگر اتصال شل یا آسیب دیده است، در صورت نیاز، کانکتور یا پایانه‌ها را مجدداً نصب یا تعویض کنید.
سنسور RTD معیوب: اگر خوانش های دما نادرست یا ناسازگار باشد، می تواند نشانه ای از معیوب بودن سنسور RTD باشد. برای تعیین اینکه آیا مقدار مقاومت درست است یا خیر از یک مولتی متر یا سایر تجهیزات تست استفاده کنید. (اگر تشخیص داده شد که سنسوری معیوب است، آن را تعویض کنید.)
Cخرابی برد ircuit: اگر ماژول پس از بررسی اتصالات و سنسورها همچنان به درستی کار نمی کند، ممکن است مشکل از خود برد مدار باشد.
خطای پیکربندی: تنظیمات پیکربندی ماژول و سیستم کنترل مربوطه را بررسی کنید تا مطمئن شوید که درست هستند. اطمینان حاصل کنید که تنظیمات جامپر و نرم افزار یا سایر تنظیمات پارامتر نادرست نیستند و بر عملکرد ماژول تأثیر منفی می گذارند.
شاخص های تشخیصی: برای یافتن کدهای خطا یا پیام های وضعیت به چراغ های LED عیب یابی نگاه کنید که به شما کمک می کند مشکل را مشخص کنید.
