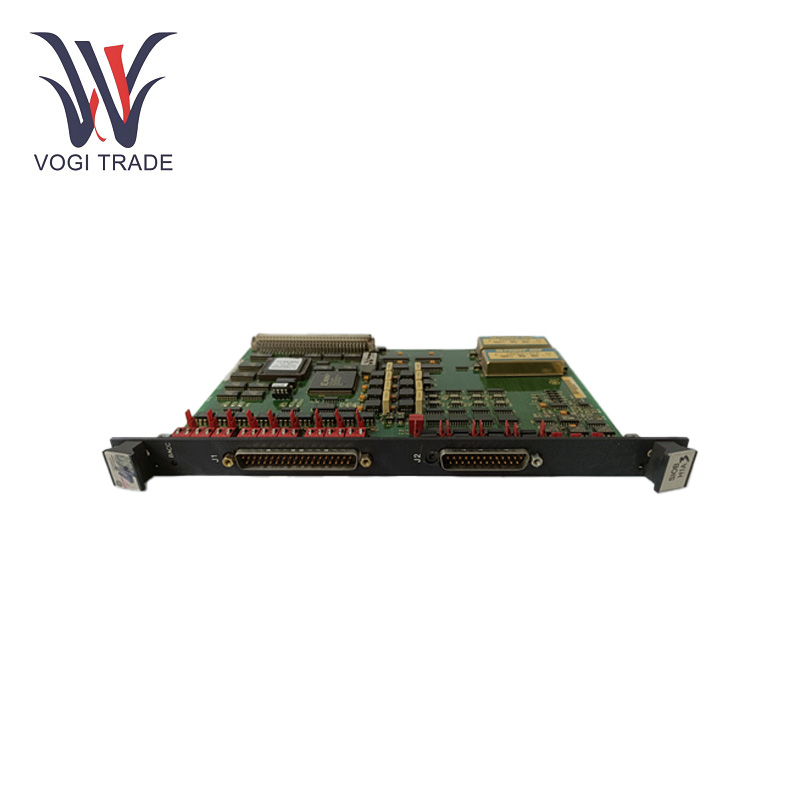

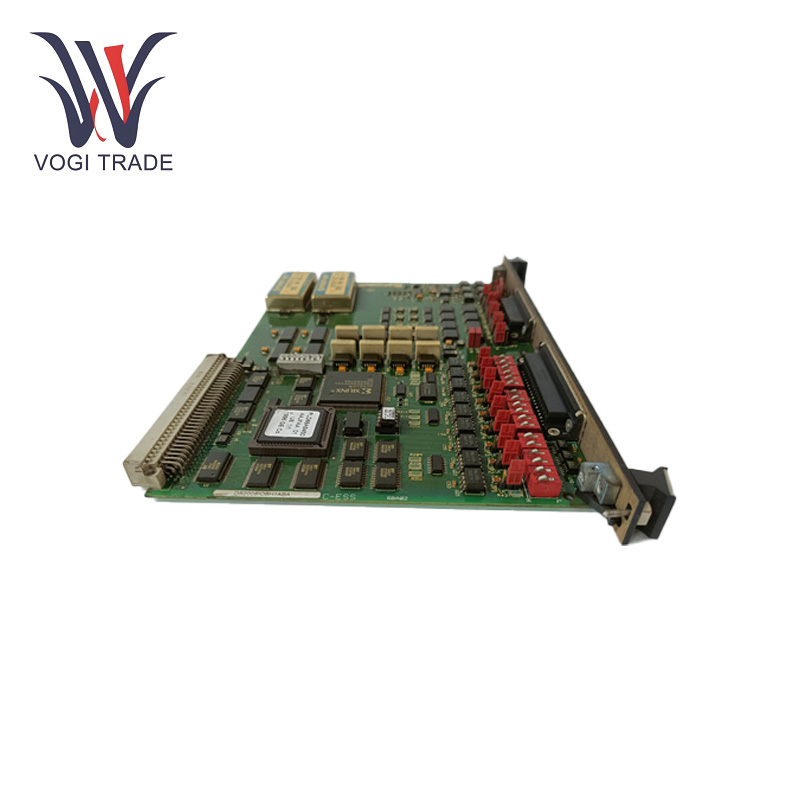

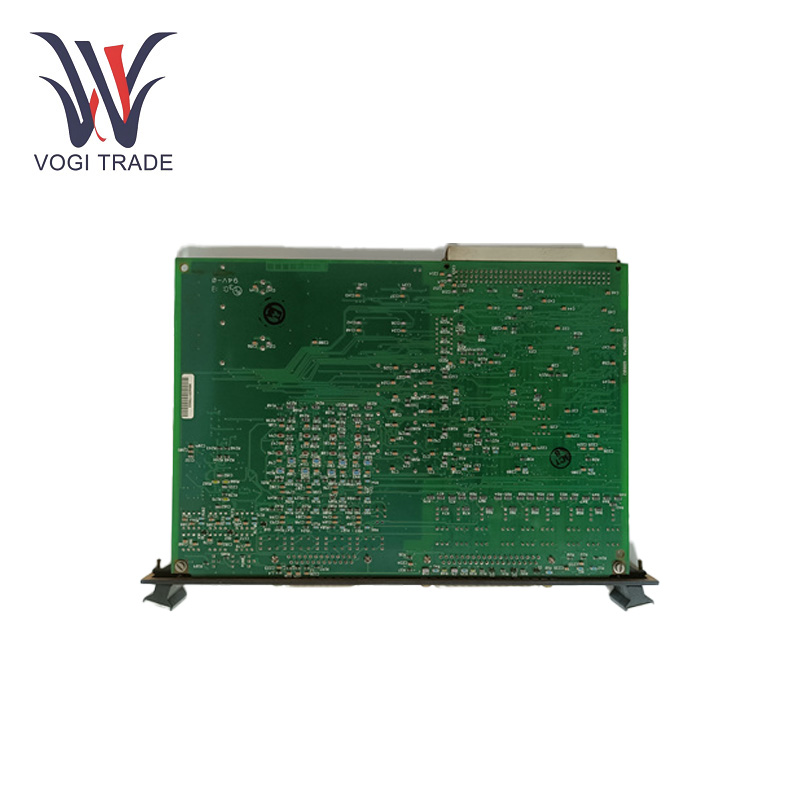

ge ds200siobh1aba

رتبه ولتاژ: به طور معمول در 24 VDC کار می کند.

دامنه دما: - 40 درجه سانتیگراد تا 85 درجه سانتیگراد.

سیگنال های ورودی/خروجی: برای ورودی ، می تواند سیگنال های آنالوگ را در محدوده 0 - 10 ولت DC و 4 - 20 MA با مبدل بالا - وضوح 12 - بیت تضمین کند که از اندازه گیری دقیق اطمینان حاصل کند.

اتصالات: مجهز به کانکتور 200 پین برای ادغام سیستم.

پیکربندی: شامل 20 پرش و 3 بلوک سوئیچ ، هر کدام شامل 6 سوئیچ ، در مجموع 18 سوئیچ است.

شاخص های تشخیصی: دارای یک شاخص LED برای تشخیص گسل ، بازخورد بصری در مورد وضعیت عملیاتی هیئت مدیره است.

ویژگی های محصول

کسب داده: GE DS200SioBH1ABA قادر به دستیابی به داده ها از سنسورهای مختلف است. طراحی شده با مبدل با وضوح بالا ، این امکان را فراهم می کند تا انواع مختلفی از سیگنال ها را بخوانید و دقیق پردازش کنید. این می تواند از سنسور آنالوگ و سنسورهای دیجیتال اطلاعات دریافت کند.

ارتباطات: این یک پل ارتباطی در سیستم اتوماسیون صنعتی است. GE DS200SIOBH1ABA انتقال اطلاعات ضبط شده به سایر قسمت های سیستم کنترل را برای نظارت و کنترل متمرکز امکان پذیر می کند. یک نمونه در یک کارخانه تولید مقیاس بزرگ ، می تواند داده های مربوط به وضعیت ماشین آلات را به یک اتاق کنترل متمرکز منتقل کند.

تبدیل و پردازش سیگنال: مبدل 12 بیتی نه تنها سیگنال ها را اندازه گیری می کند بلکه آنها را برای استفاده در یک سیستم کنترل پردازش می کند. GE DS200SIOBH1ABA قادر به ترجمه داده های سنسور بدوی به شکلی است که توسط سایر ماژول ها یا نرم افزارهای کنترل قابل درک و استفاده است.

خروجی کنترل: برای کنترل دقیق فرآیند ، دستورات را به محرک ها و سایر دستگاه ها ارسال می کند.

نصب

نصب: GE DS200SioBH1ABA را می توان در یک مونتاژ نصب قفسه VME نصب کرد و در یک شکاف کامل VME روی کانکتور VME P1 نصب شده است. نصب قفسه: در حین نصب ، اطمینان حاصل کنید که به درستی از شر تأثیر الکتریکی خلاص می شوید.

Bتنظیم بلوز و تنظیم سوئیچs: هیئت مدیره شامل بیست پرش و 3 بلوک سوئیچ است. هر بلوک شامل 6 سوئیچ است. در برخی از پرش ها ، آنها موقعیت پیش فرض را در کارخانه تنظیم کرده اند ، در مورد دیگر ، می توانید مطابق الزامات برنامه خاص پیکربندی کنید. هنگام تعویض تخته ، پرش ها را روی صفحه جدید پیکربندی کنید به گونه ای که آنها از هیئت مدیره قدیمی منعکس کننده عملکرد هستند.

اتصال اتصال: اتصال 40 - پین را به مؤلفه موجود در سیستم وصل کنید. اتصال باید ایمن باشد وگرنه موارد از دست دادن سیگنال یا اتصال متناوب وجود خواهد داشت.

دامنه کاربرد

اتوماسیون صنعتی: GE DS200SioBH1ABA را می توان در گیاهان تولیدی برای کنترل و نظارت بر خطوط تولید استفاده کرد. برای مثال ، در یک کارخانه تولید خودرو می تواند گفتار و موقعیت سلاح های روباتیک را در خط مونتاژ کنترل کند و اطمینان حاصل کند که همه چیز به طور دقیق و کارآمد تولید می شود.

کاربرد در تولید برق: GE DS200SioBH1ABA را می توان در سیستم های کنترل توربین گاز ، بخار و بادی یافت. به طور خاص ، می تواند داده ها را از سنسورهای دما ، فشار و سرعت چرخش توربین ها بدست آورد و آن را برای پردازش بیشتر ارسال کند تا توربین ها با حداکثر کارایی و ایمنی کار کنند.

کنترل فرآیند: در گیاهان شیمیایی یا پالایشگاه های روغن ، به عنوان نظارت و کنترل بسیاری از فرآیندها کار می کند. به عنوان مثال ، ممکن است سرعت جریان و ترکیب شیمیایی مایعات در خطوط لوله را ردیابی کند و با استفاده از اطلاعات ، دریچه ها و پمپ ها را تغییر دهید تا شرایط فرآیند در محدوده مناسب باشد.

عیب یابی

مسائل مربوط به قدرت: هیئت مدیره را مشتعل نکنید ، حتماً کیفیت PB و ولتاژ ورودی را بررسی کنید تا ولتاژ در محدوده عملیاتی تأیید شود.

خطاهای پردازش سیگنال: در این خطا ، پردازش سیگنال نیز می تواند علت باشد. اطمینان حاصل کنید که همه اتصالات به درستی وصل شده اند. هیئت مدیره را برای چیزی غیر طبیعی ، سوزش و غیره بررسی کنید.

شکست های ارتباطی: اطمینان حاصل کنید که تمام رابط های ارتباطی به درستی متصل و پیکربندی شده اند. اطمینان حاصل کنید که دستگاه های متصل عملکردی و سازگار هستند.

شاخص های تشخیصی: از شاخص LED می توان برای شناسایی گسل استفاده کرد. برای اطلاعات بیشتر در مورد سیگنال های LED ، مستندات سازنده را بررسی کنید.
