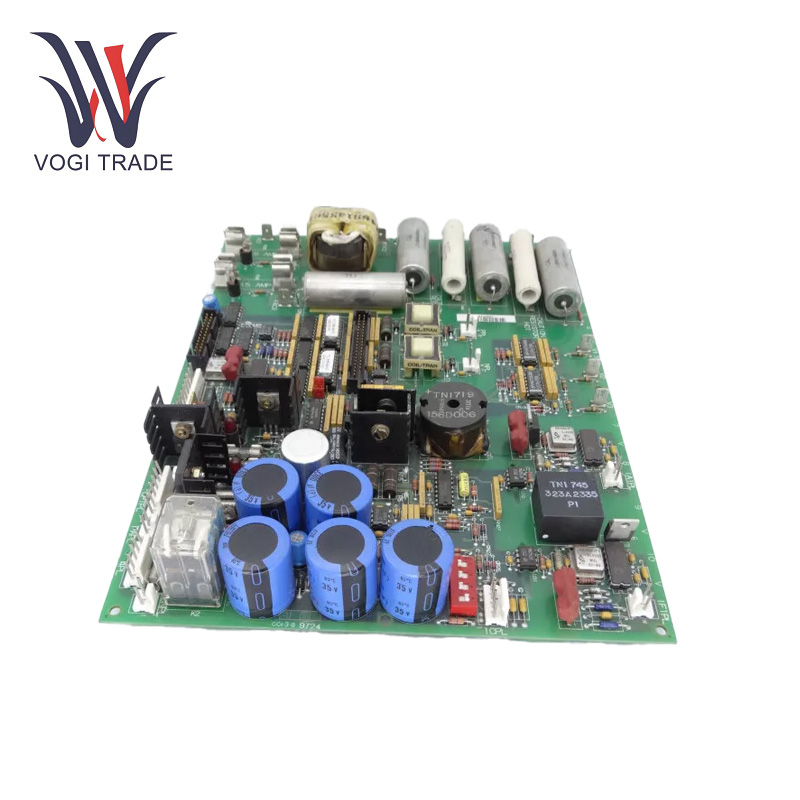

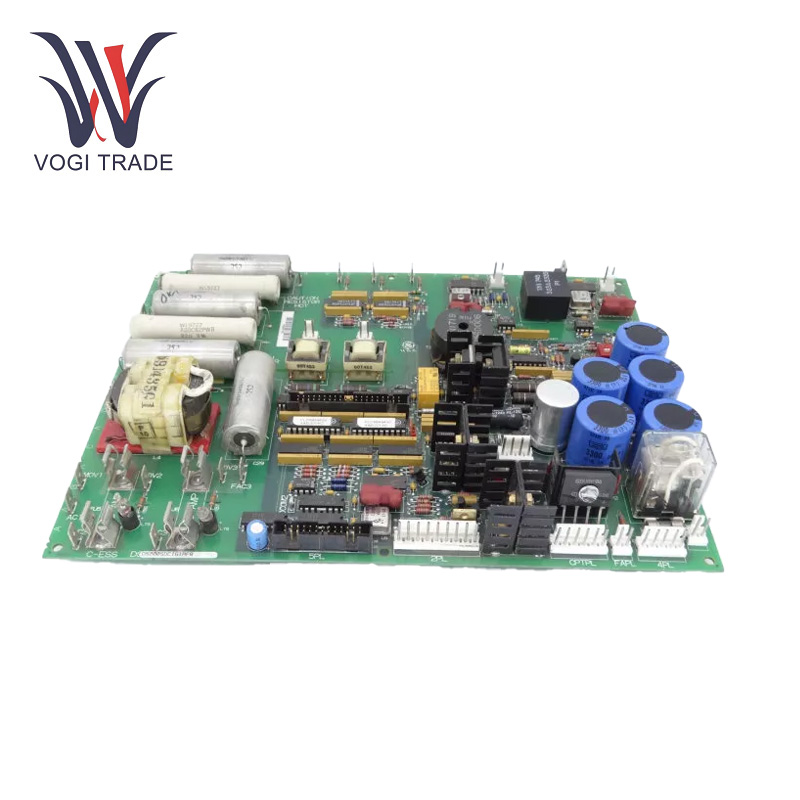

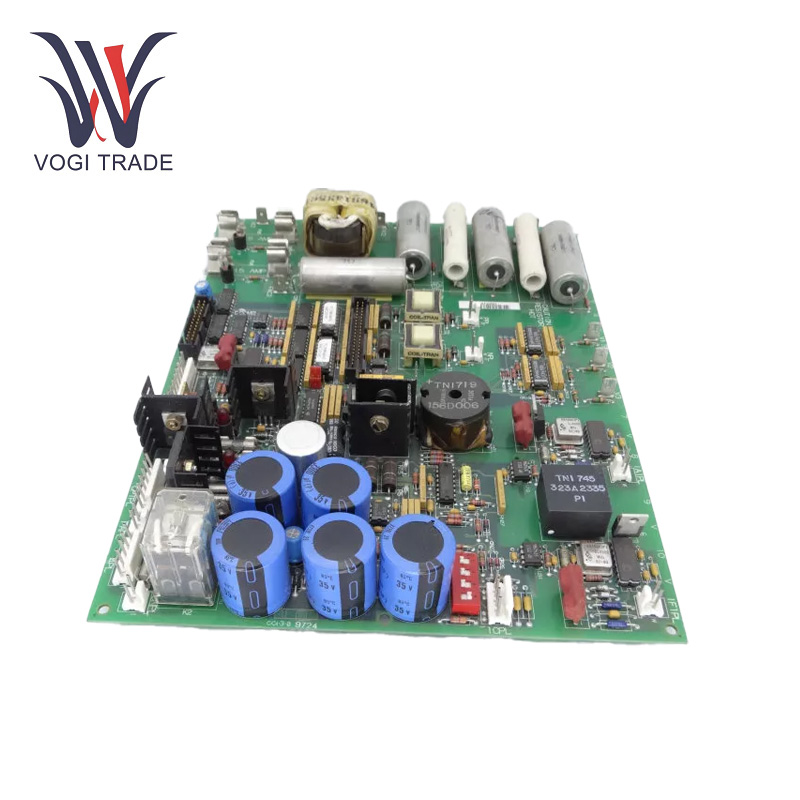

نام تجاری: GEتوضیحات: منبع تغذیه و برد ابزار دقیقوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200SDCIG1AFB وظیفه تامین منبع تغذیه DC پایدار و اندازه گیری و کنترل دقیق ابزار دقیق را دارد که می تواند به طور موثر از برد و سیستم در برابر آسیب محافظت کند و به سرعت عیوب را شناسایی و رسیدگی کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200SDCIG1AFB |
| شماره سفارش |
DS200SDCIG1AFB |
| کاتالوگ |
مارک وی |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35cm*30cm*10cm |
| ابعاد بسته بندی |
37cm*32cm*12cm |
| وزن |
2 کیلوگرم |
پارامتر فنی
ولتاژ ورودی: ورودی AC 230 ولت اضافی استاندارد.
محدوده دمای عملیاتی: 0 تا 60 درجه سانتی گراد
محدوده دمای ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد.
جریان سروو کویل: جریان سروو کویل قابل انتخاب بین 10 تا 120 میلی آمپر از طریق جامپر.
توزیع برق داخلی: فیوزهای ماژول توزیع برق داخلی 125 ولت DC را برای جداسازی منابع تغذیه در هر کنترلر ایزوله و تغذیه می کنند، هر فیدر داخلی توسط عیب یابی نظارت می شود و نشانگرهای LED در کنار هر فیوز قرار دارند.
ویژگی های عملکردی
خروجی سروو و ورودی/خروجی LVDT:：GE DS200SDCIG1AFB یک برد ترمینال ورودی/خروجی تک سروو است که از دو خروجی سروو و ورودی/خروجی برای سنسورهای موقعیت شش LVDT پشتیبانی می‌کند، که امکان کنترل و نظارت دقیق سروو موتورها و سنسورهای موقعیت را برای کنترل دقیق حرکت و بازخورد موقعیت فراهم می‌کند.
توپولوژی: در GE DS200SDCIG1AFB، ورودی نرخ پالس ورودی رایج برای نرخ پالس فعال است. یک خروجی پالس پرسرعت مربوط به جریان وجود دارد که می تواند سرعت جریان محیط را به دقت اندازه گیری و نظارت کند، از جمله نمایشگر بلادرنگ.
پیکربندی جامپر: جریان سروو کویل را بین 10 تا 120 میلی آمپر انتخاب می کند که می توانید مطابق با نیاز سروو موتور تنظیم کنید تا عملکرد سیستم سروو را نرمال نگه دارید و از عملکرد خوب اطمینان حاصل کنید.
زمین و جداسازی: عملکردهای پردازنده GE DS200SDCIG1AFB و جدا شدن با فرکانس بالا از زمین، مانند TSVO، بنابراین سیگنال پایدار و قابل اعتماد تداخلی ایجاد نمی کند.
عیب یابی
خود تشخیصی سیستم: قابلیت های خود عیب یابی و تشخیص عیب مشخص. GE DS200SDCIG1AFB می تواند وضعیت عملکرد برد و کل سیستم را در زمان واقعی نظارت کند، خطاها را به موقع تشخیص داده و آنها را گزارش کند. با استفاده از رابط انسان و ماشین یا نرم افزار تشخیصی سیستم، کاربران می توانند مستقیماً اطلاعات خطا و هشدارهای هشدار را مشاهده کنند.
عملیات عادی: از ابزارهای اندازه گیری حرفه ای (مانند مولتی متر دیجیتال، اسیلوسکوپ و غیره) برای اندازه گیری سیگنال های ورودی و خروجی برد استفاده کنید و با مقادیر عادی مقایسه کنید. اگر سیگنال اندازه گیری شده توسط پارامترها از مقادیر نرمال فاصله داشته باشد، به این معنی است که یا در مدار پردازش سیگنال برد یا در دستگاه های خارجی که به آن متصل است مشکلی وجود دارد.
حوزه های کاربردی
کنترل توربین گازیGE DS200SDCIG1AFB جزء اصلی سیستم کنترل GE Speedtronic است و معمولاً در سیستم های کنترل توربین گاز استفاده می شود. علاوه بر این، برای مدیریت سروو موتورهای توربین گاز و بررسی موقعیت و شار چندین سنسور به منظور حفظ عملکرد صحیح و ایمن توربین گاز طراحی شده است.
اتوماسیون صنعتی: می توان از آن در خطوط تولید اتوماسیون صنعتی برای کنترل و مانیتورینگ سروو موتورها، سنسورهای موقعیت، فلومترها و غیره، دستیابی به کنترل دقیق حرکت و نظارت بر فرآیند و بهبود سطح اتوماسیون و کیفیت تولید خطوط استفاده کرد.
تولید برقGE DS200SDCIG1AFB را می توان در سیستم های کنترل ژنراتورها و سایر تجهیزات تولید برق در نیروگاه ها برای نظارت و کنترل وضعیت عملیاتی تجهیزات، تضمین عملکرد پایدار فرآیند تولید برق و کیفیت تولید برق مورد استفاده قرار داد.
