GE DS200RTBAG1AHC

پارامترهای فنی

تعداد رله: 10 (K20–K29)

انواع رله: K20–K26: DPDT (دو قطبی پرتابی) K27–K29: 4PDT (پرتاب دو قطبی چهار قطبی)

ولتاژ سیم پیچ: 110 ولت DC (گروه G1)

رتبه بندی تماس: رله های DPDT: 10 A    4 رله PDT: 1 A

حفاظت ورودی/خروجی: واریستورهای اکسید فلزی 130 ولت متناوب (MOV)

اتصالات کلید: RPL (16 پین)، OPTPL (2 پین)، C1PL–C5PL، Y9PL–Y37PL، و غیره.

نقاط ترمینال: 52 پایانه برای ورودی/خروجی رله (K20–K26)

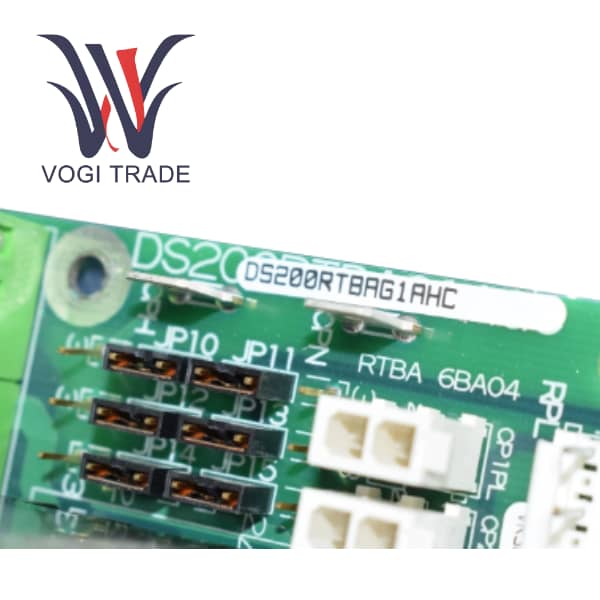

پیکربندی: قابل تنظیم از طریق جامپرها (JP1–JP15) برای منبع تغذیه و مسیریابی سیگنال

نصب: بر روی تخته نصب شده، با پیچ به پایه محکم شده است

بررسی اجمالی محصول

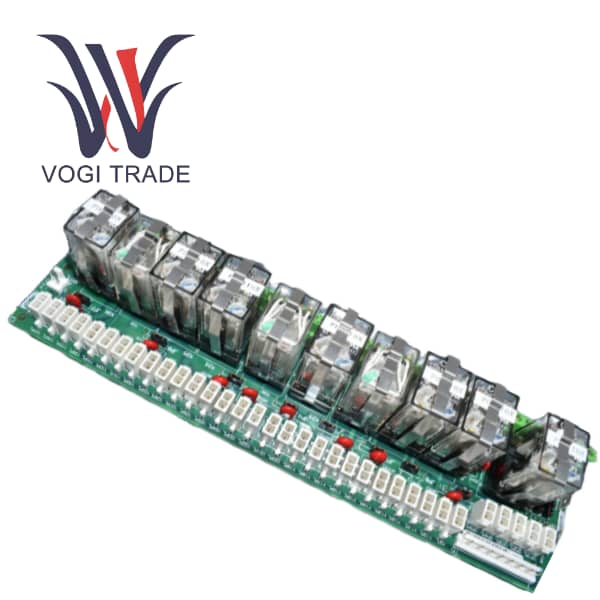

GE DS200RTBAG1AHC یک برد ترمینال رله با کارایی بالا (RTBA) است که توسط جنرال الکتریک راه اندازی شده است. برد ترمینال رله به عنوان یک برد انبساط اختیاری برای استفاده در درایوهای صنعتی یا کابینت های تحریک طراحی شده است. این برد ده رله را ادغام می کند و می تواند عملکردهای کنترل سیگنال و گسترش رابط انعطاف پذیر را ارائه دهد و آن را برای سیستم های اتوماسیون صنعتی و کنترل پیچیده مناسب می کند.

برد ترمینال رله از تنظیمات منبع تغذیه کنترل چندگانه پشتیبانی می کند و سازگاری و قابلیت اطمینان عالی دارد. این برد به طور گسترده ای در سیستم های مختلف درایو و کنترل جنرال الکتریک استفاده می شود و به طور قابل توجهی منطق کنترل و قابلیت های خروجی را افزایش می دهد.

ویژگی ها

انعطاف پذیری پیکربندی بالا

سیم پیچ رله می تواند توسط یک منبع تغذیه داخلی (برد LTB) یا یک منبع تغذیه خارجی تغذیه شود که طیف گسترده ای از گزینه های طراحی را ارائه می دهد.

برد ترمینال رله را می‌توان از طریق تنظیمات جامپر چند سطحی (JP1-JP15) با منطق‌های کنترل مختلف و نیازهای منبع تغذیه سازگار کرد.

عملکرد قوی و قابل اعتماد

پاک کردن شماره ترمینال ها و توضیحات مفصل کانکتور، فرآیندهای سیم کشی، اشکال زدایی و عیب یابی را ساده می کند.

هر گروه از رله ها مجهز به چراغ نشانگر وضعیت LED یکپارچه هستند که تشخیص و نگهداری سریع عیب بصری را تسهیل می کند.

طراحی مدولار تعمیر و نگهداری را ساده می کند

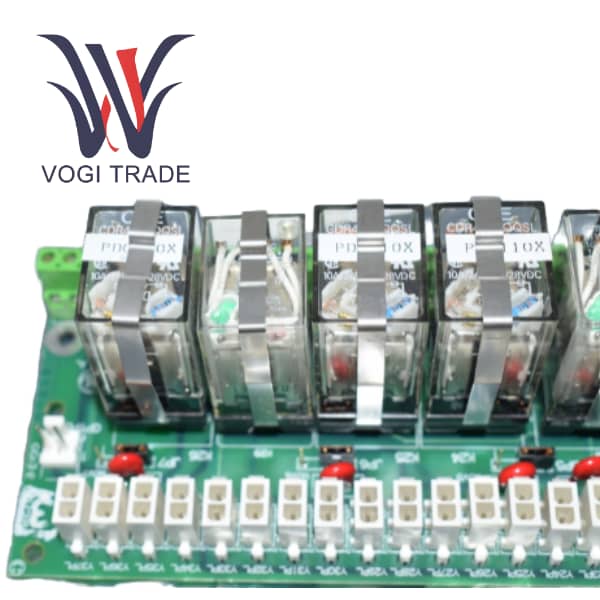

رله مستقل از طراحی پلاگین و کش استفاده می کند که امکان تعویض سریع بدون نیاز به تغییر کل برد مدار را فراهم می کند و زمان خرابی را تا حد زیادی به حداقل می رساند.

پاک کردن شماره ترمینال ها و توضیحات مفصل کانکتور، فرآیندهای سیم کشی، اشکال زدایی و عیب یابی را ساده می کند.

سازگاری تجربی

DS200RTBAG1AHC به طور خاص برای ادغام بدون درز با درایوهای صنعتی و سیستم های کنترل جنرال الکتریک طراحی شده است.

پاک کردن شماره ترمینال ها و توضیحات مفصل کانکتور، فرآیندهای سیم کشی، اشکال زدایی و عیب یابی را ساده می کند.

امنیت را افزایش دهید

برد ترمینال رله GE کاملاً مطابق با استانداردهای ایمنی صنعتی طراحی شده است. علائم هشدار دهنده واضح و روش های عملیاتی به طور موثر از خطرات شوک الکتریکی و آسیب تجهیزات در حین نصب و نگهداری جلوگیری می کند.

محدوده برنامه

DS200RTBAG1AHC با تطبیق پذیری خود برای طیف وسیعی از کاربردهای کنترل صنعتی و مدیریت توان مناسب است.

این به عنوان یک درایو فرکانس متغیر (VFD) در سیستم کنترل و محرک موتور صنعتی در GE Mark V، Mark VI و سایر سیستم‌های درایو استفاده می‌شود و خروجی کنترل کمکی را ارائه می‌دهد. GE DS200RTBAG1A می‌تواند فن‌های کمکی و پمپ‌های آب را راه‌اندازی یا متوقف کند یا وضعیت درایو (در حال اجرا، آماده، خطا) را به PLC/HMI مرکزی نشان دهد.

برای دستیابی به نظارت بر زنگ راه اندازی، کنترل ترمز و سیستم ایمنی طناب کشی در سیستم درایو نوار نقاله با قابلیت اطمینان بالا از نوار نقاله های معدن استفاده می شود.

اتوماسیون فرآیند و ساخت

در کنترل سیستم انتقال، رابطه درهم تنیده بین چند نقاله مدیریت می شود. شروع و توقف یک نوار نقاله به وضعیت عملیاتی دیگری بستگی دارد.

اتوماسیون مکانیکی

اینترلاک های ایمنی و کنترل (مانند حفاظت کنترل دسترسی و نظارت بر فشار روانکاری) را در ماشین آلات تولیدی مانند ماشین های قالب گیری تزریقی، پرس ها و تجهیزات CNC درک کنید.

DS200RTBAG1AHC توالی های کنترل چند سطحی و نظارت بر وضعیت را برای سیستم های پمپاژ یا فشرده سازی پیچیده فراهم می کند.

حمل و نقل مواد و صنایع سنگین

در کنترل جرثقیل ها و بالابرها، عملکردهای کنترلی مانند بلند کردن، حرکت چپ و راست و کلیدهای حد ایمنی را مدیریت می کند.

برای دستیابی به نظارت بر زنگ راه اندازی، کنترل ترمز و سیستم ایمنی طناب کشی در سیستم درایو نوار نقاله با قابلیت اطمینان بالا از نوار نقاله های معدن استفاده می شود.

تولید و توزیع برق

پنل کنترل ژنراتور DS200RTBAG1AHC برای سریال سازی آلارم ( بوق آلارم، چراغ نشانگر) و کنترل سیستم کمکی استفاده می شود.

سوئیچ انتقال خودکار قابل تنظیم منطق کنترل را برای سوئیچینگ بین منبع تغذیه اصلی و پشتیبان فراهم می کند.

عملکرد رله ای که کنترل قطع کننده مدار و نشان دادن وضعیت را در کنترل تابلو برق فراهم می کند.

طراحی مدولار تعمیر و نگهداری را ساده می کند

سیگنال کنترل ولتاژ پایین PLC (مانند 24 ولت DC) و مدار کنترل کارخانه ولتاژ بالا (مانند 115 ولت AC) برای دستیابی به تبدیل سطح سیگنال و ایزوله تبدیل شده اند.
