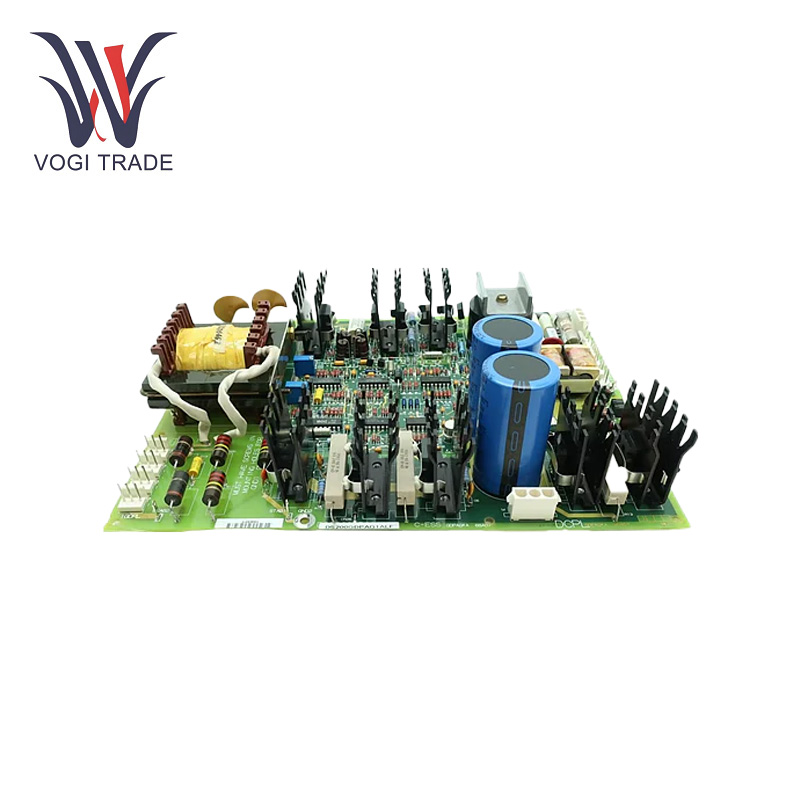

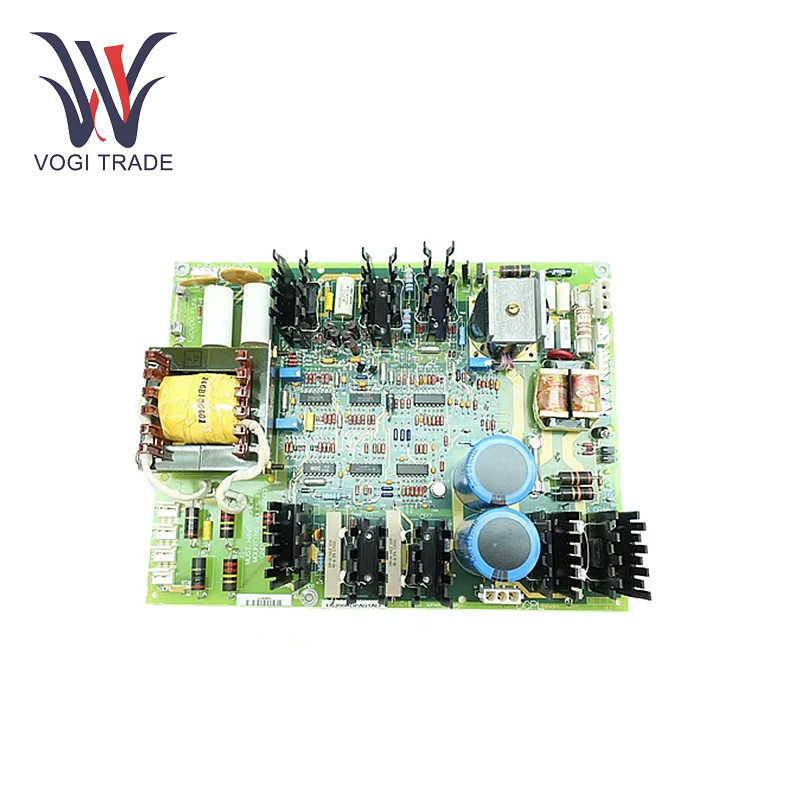

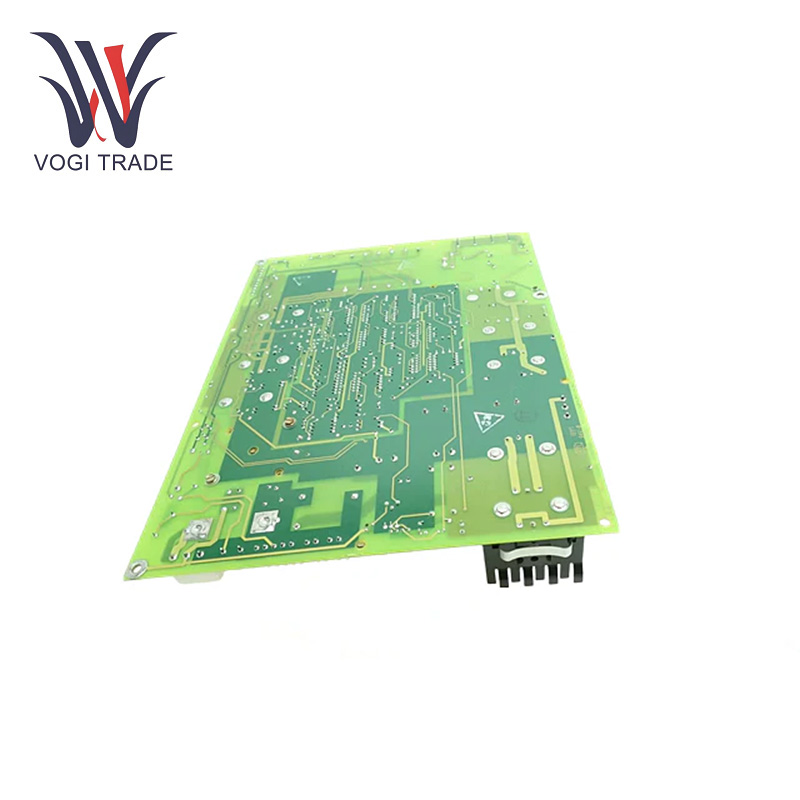

نام تجاری: GEتوضیحات: برد منبع تغذیه فرکانس بالاوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200GDPAG1ALF به مدارهای محافظ متعددی مانند مدار جریان بیش از حد اینورتر و مدار جریان بیش از حد تنظیم کننده مجهز شده است که عملکرد ایمن و قابل اطمینان را تضمین می کند.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200GDPAG1ALF |
| شماره سفارش |
DS200GDPAG1ALF |
| کاتالوگ |
مارک وی |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
30*25*10 سانتی متر |
| ابعاد بسته بندی |
32cm*17cm*12cm |
| وزن |
1.5 کیلوگرم |
پارامتر فنی
محدوده ولتاژ ورودی: 80-132 ولت AC
توان خروجی: 600-700 وات
فرکانس اینورتر: 27 کیلوهرتز
محدوده دمای عملیاتی: 0 تا 60 درجه سانتی گراد
امتیاز تست: چندین نقطه تست TP برای عیب یابی و اشکال زدایی آسان ارائه شده است.
اتصال دهنده ها: شامل دو کانکتور stab-on و چهار کانکتور GX PL. کانکتورهای stab-on را می توان به عنوان اتصال زمین محافظ و ورودی به صفحه پشتی جزء کنترل استفاده کرد. کانکتورهای GX PL برای اتصال دستگاه ها یا اجزای دیگر استفاده می شوند.
ویژگی های عملکردی
AC and قابلیت ورودی DC: پشتیبانی GE DS200GDPAG1ALF از ورودی AC و DC آن را قادر می سازد تا در معماری های مختلف منبع تغذیه صنعتی ادغام شود.
تبدیل انرژی کارآمد: دستگاه در فرکانس بالای 27 کیلوهرتز کار می‌کند که تبدیل توان کارآمد را ممکن می‌سازد، بنابراین برای دستیابی به توان خروجی پایدار با حضور درایور باک و یکسو کننده ورودی.
مدار محافظ چندگانهGE DS200GDPAG1ALF دارای مدارهای حفاظتی زیادی است، مانند مدار اضافه جریان اینورتر، مدار جریان اضافه رگولاتور، مدار اضافه ولتاژ P80، ولتاژ کنترل تحت ولتاژ، مدار سیگنال در حال اجرا CVOK. این مدارها برد را از شرایط مختلف خطا محافظت می کنند و به قابلیت اطمینان و دوام برد کمک می کنند.
روش های عمل
نصب و راه اندازی: GE DS200GDPAG1ALF را می توان روی صفحه نصب درایو یا داخل کابینت درایو نصب کرد.
اتصال برق: منبع تغذیه را به کانکتورهای مربوطه خود وصل کنید مطمئن شوید که کانکتورها قفل شده اند. با استفاده از کابل برق AC، به پایانه های ورودی AC وصل شوید. برای ورودی DC، کابل برق DC را به پایانه های مربوطه وصل کنید.
زمین کردن: برای اطمینان از ایمنی و عملکرد صحیح تخته ها با 3 پیچ نصب GND1، GND2، GND3.
پیکربندی و نظارت: در صورت وجود، برد را با استفاده از نرم افزار یا رابط پیکربندی سیستم پیکربندی کنید. در حین کار، نشانگرهای LED را نیز به طور مرتب بررسی کنید تا وضعیت برد را مشاهده کنید. اگر موقعیت های غیرعادی را کشف کردید، اشکال زدایی را بر این اساس تمرین کنید.
حوزه های کاربردی
کنترل کمکی توربین بخار: GE DS200GDPAG1ALF برای کنترل منبع تغذیه و پردازش سیگنال تجهیزات مربوط به تولید برق توربین بخار استفاده می شود. به ویژه مدیریت منبع تغذیه و کنترل پردازش سیگنال را برای تجهیزات کمکی توربین بخار، از جمله پمپ های روغن روانکاری و پمپ های میعانات، کنترل می کند. این را با کنترل انواع حالت‌های عملیاتی ترکیب کنید تا عملکرد مؤثر دستگاه‌ها را تحت فرآیند مواجهه برآورده کنید، در نتیجه اطمینان حاصل کنید که کل دستگاه به نیازهای عملکردی خود دست می‌یابد.
سیستم قدرت پلت فرم فراساحلی: سیستم های منبع تغذیه در سکوی حفاری دریایی پیچیده و ضروری است. کاربردهای گسترده ای مانند کنترل مجموعه های ژنراتور پلت فرم دارد. دقیقاً ژنراتورهای هیجان‌انگیز برای مواجهه با تغییر تقاضای برق سخت‌افزارهای مختلف را در مرحله کنترل می‌کند. این ماژول به خروجی ژنراتور اجازه می دهد تا به اندازه کافی سریع واکنش نشان دهد، زمانی که تجهیزات حفاری شروع به کار می کند یا متوقف می شود، جایی که شما میخ های زیادی در تقاضای نیرو دریافت می کنید.
اتوماسیون صنعتی: برای صنایعی که از منبع تغذیه و تبدیل توان با فرکانس بالا و قابل اعتماد استفاده می کنند، GE DS200GDPAG1ALF را می توان برای سیستم های کنترل قدرت، درایوها و سایر تجهیزات الکتریکی استفاده کرد و منبع تغذیه پایدار و قابل اعتمادی را برای عملکرد صحیح سیستم اتوماسیون فراهم می کند.
