GE DS200GDPAG1AHE

نام تجاری: GE
توضیحات: DS200GDPAG1AHE
وضعیت: کاملا نو
گواهی: ضمانت نامه گزارش تست COO
گارانتی: 1 سال
تعداد موجودی: 1
مدت پرداخت: T/T
بندر حمل و نقل: Xiamen

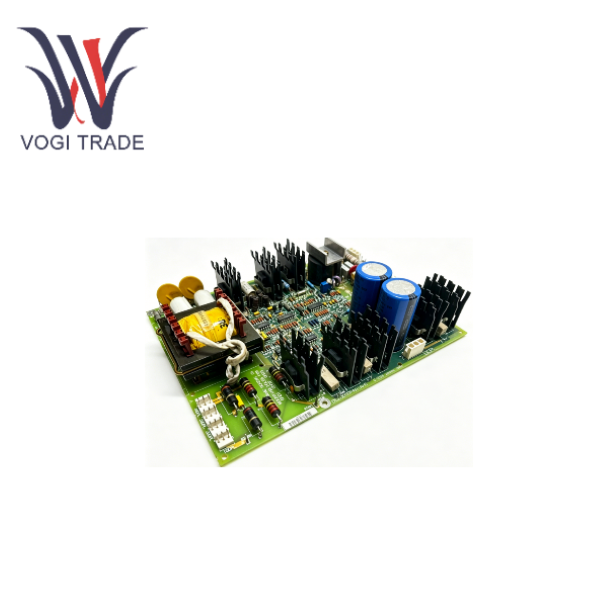

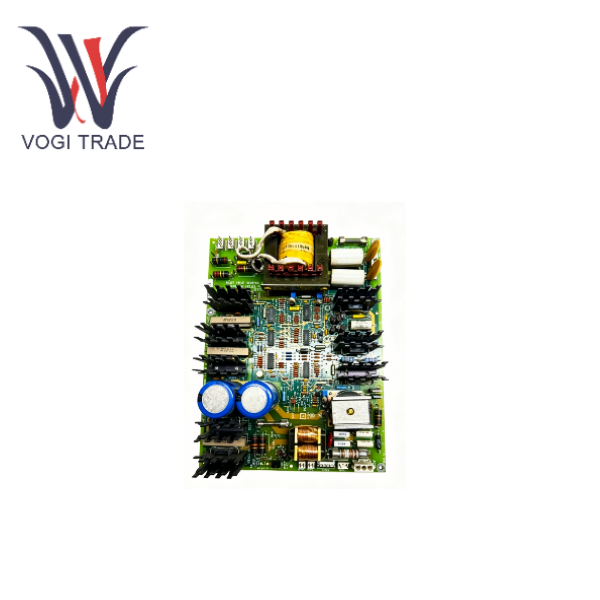

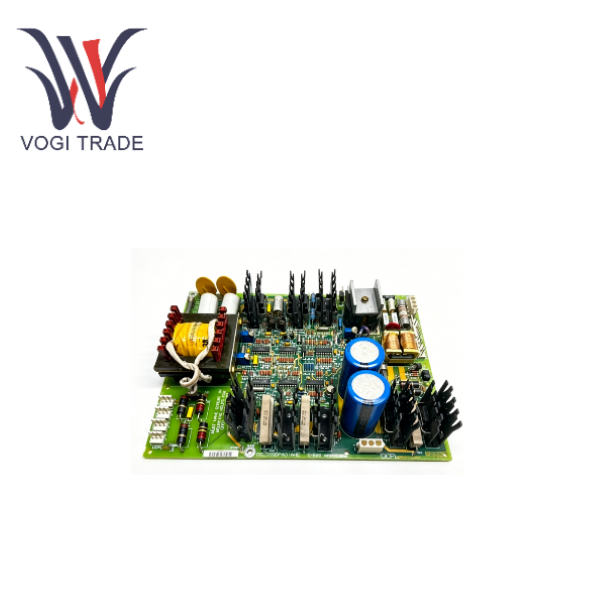

DS200GDPAG1AHE یک برد قدرت با فرکانس بالا 700 وات برای سیستم GE Speedtronic Mark V است که چندین منبع تغذیه ایزوله را برای سیستم های کنترل و تحریک توربین گاز/توربین بخار ارائه می کند.

ارسال استعلام

توضیحات محصول

ساخت	جنرال الکتریک
شماره مدل	DS200GDPAG1AHE
شماره سفارش	DS200GDPAG1AHE
کاتالوگ	مارک وی
کشور مبدا	ایالات متحده آمریکا
کد HS	7326909000
بعد	178 × 330 × 160 میلی متر
وزن	0.8 کیلوگرم

بررسی اجمالی محصول

DS200GDPAG1AHE یک برد منبع تغذیه با فرکانس بالا است که توسط جنرال الکتریک (GE) برای سری Mark V Speedtronic سیستم های کنترل توربین گازی خود توسعه یافته است و به عنوان یک جزء حیاتی در سری Mark V عمل می کند.

در سیستم کنترل Mark V، این برد نقش محوری در تبدیل و توزیع توان ایفا می کند. منبع تغذیه ورودی با دامنه وسیع 80-132 VAC یا 105-140 VDC را می پذیرد. با استفاده از یک اینورتر شبه تشدید داخلی 27 کیلوهرتز و مدار تنظیم ولتاژ، این ورودی را به منبع کنترل 120 VDC، منبع تغذیه خروجی 50 VAC و منابع برق کمکی تبدیل می‌کند و از این طریق توان عملیاتی را برای اجزای سیستم مانند درایورها و رله‌های گیت IGBT فراهم می‌کند. این برد قادر به ارائه توان خروجی 600-700 وات است و - با عایق بندی الکتریکی تمام ورودی ها - به طور موثر در برابر تداخل ناشی از افزایش ولتاژ و قطع برق مقاومت می کند.

مزایا

DS200GDPAG1AHE یک برد برق با فرکانس بالا 700 وات برای سیستم GE Mark V است.

مزایای آن در سازگاری گسترده ورودی، جداسازی و ضد تداخل، پایداری توان بالا، تعمیر و نگهداری و تشخیص آسان و قابلیت اطمینان در سطح صنعتی است. مزیت اصلی: سازگاری با ورودی فوق العاده گسترده، پشتیبانی از ورودی دوگانه 80-132VAC یا 105-140VDC AC/DC، مناسب برای سناریوهای مختلف منبع تغذیه در سایت های صنعتی مانند نیروگاه ها، با سازگاری قوی. تمام ورودی‌ها برای سرکوب جهش‌های ولتاژ، نوسانات و نوسانات شبکه از نظر الکتریکی ایزوله می‌شوند و از تحریکات بعدی، درایو و کارت‌های کنترل محافظت می‌کنند و آن را برای محیط‌های سخت الکترومغناطیسی مناسب می‌سازند. توان 700 وات پایدار با فرکانس بالا، اینورتر فرکانس بالا 27 کیلوهرتز، منبع تغذیه کنترل خروجی 120VDC/50VAC، ظرفیت بار قوی، ریپل کوچک، کنترل دمای پایدار. حفاظت عالی، تشخیص آسان ولتاژ یکپارچه، حفاظت از جریان اضافه و اتصال کوتاه؛ این دستگاه مجهز به 4 کانال LED و 2 چراغ نئون در داخل هواپیما است که وضعیت منبع تغذیه یا سایر خطاها را در یک نگاه مشخص می کند و امکان مکان یابی سریع مشکل را فراهم می کند. قابلیت اطمینان بالا درجه صنعتی مخصوصاً برای سیستم‌های کنترل و تحریک توربین گاز و توربین بخار Mark V طراحی شده است، با عملکرد دمای گسترده و عمر طولانی، از عملکرد مداوم طولانی مدت واحدهای حیاتی پشتیبانی می‌کند.

طراحی کارت برد استاندارد plug-and-play و آسان برای نگهداری با DS200GDPAG1A همان سری سازگار و قابل تعویض است. قطعات یدکی جهانی هستند و سریع تعویض می شوند و زمان خرابی و هزینه موجودی را کاهش می دهند.

اصول کاربردی

1. سناریوی کاربردی هسته: سیستم کنترل توربین گاز DS200GDPAG1AHE یکی از اجزای اصلی سری Speedtronic Mark V جنرال الکتریک است. مهمترین و کاربردی ترین کاربرد آن نصب در سیستم های کنترل الکتروهیدرولیک توربین های گاز و توربین های بخار است که به عنوان کارت برد اصلی ورودی/خروجی برای اطمینان از عملکرد ایمن و پایدار توربین ها عمل می کند.

2. عملکردهای خاص و پردازش سیگنال در کاربردهای عملی: در کابینه کنترل توربین واقعی، این کارت برد نقش "مترجم سیگنال" و "تنظیم کننده" را ایفا می کند. این مسئول مقیاس و تنظیم تعداد زیادی سیگنال آنالوگ خوانده شده توسط بردهای ترمینال نصب شده بر روی هسته های ورودی/خروجی (R1، R2 و R3) است. سیگنال های واقعی پردازش شده به طور خاص عبارتند از: نظارت بر موقعیت و وضعیت بحرانی: پردازش LVDT، یا ورودی ترانسفورماتور دیفرانسیل متغیر خطی، برای نظارت بر موقعیت دقیق دریچه ها یا محرک ها. کنترل ورودی ارتعاش و نظارت بر شرایط ارتعاش مکانیکی در طول عملکرد توربین. نظارت بر دما و فشار: ورودی های ترموکوپل و همچنین ورودی های آنالوگ 4-20 میلی آمپر، مانند سیگنال های فشار جریان سوخت و سیگنال های تشخیص توقف کمپرسور را دریافت و پردازش کنید. کنترل درایو و خروجی: مسئول کنترل خروجی شیرهای سروو، خروجی درایور رله و ورودی پالس و غیره است.

3. تعامل سیستم و برنامه های ارتباطی در معماری داخلی سیستم کنترل، DS200GDPAG1AHE همچنین به عنوان پل داده عمل می کند: انتقال داده های هسته: از طریق کانکتور 3PL، سیگنال های مدوله شده در برد STCA نوشته می شوند و سپس به گذرگاه اصلی منتقل می شوند. تعامل سیگنال ژنراتور و خط: از طریق کانکتور JE با برد TCQC که مسئول ارسال و دریافت سیگنال های مربوطه از ژنراتور و خط است ارتباط برقرار می کند.
