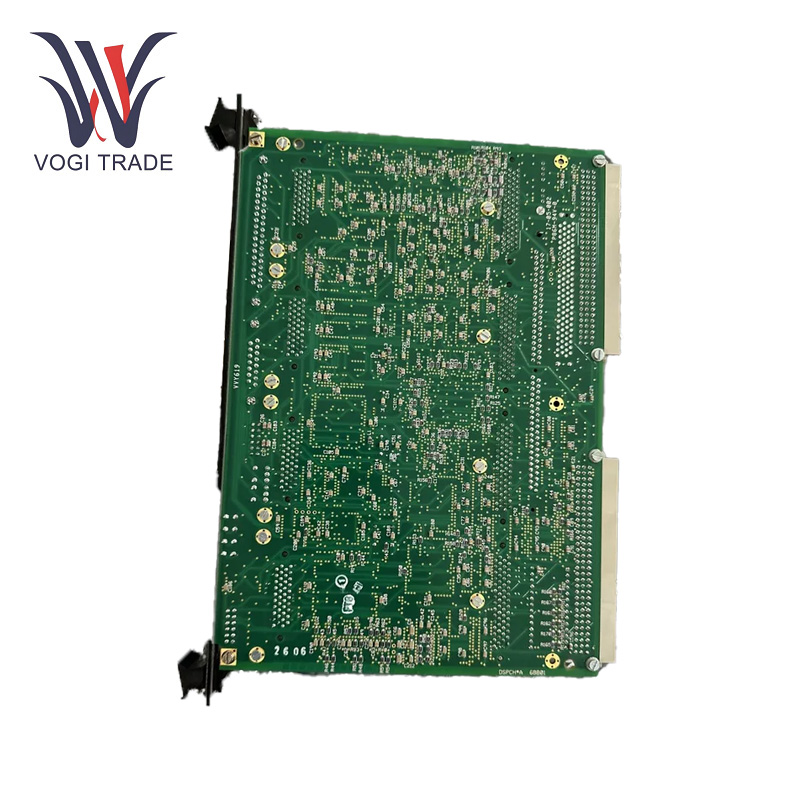

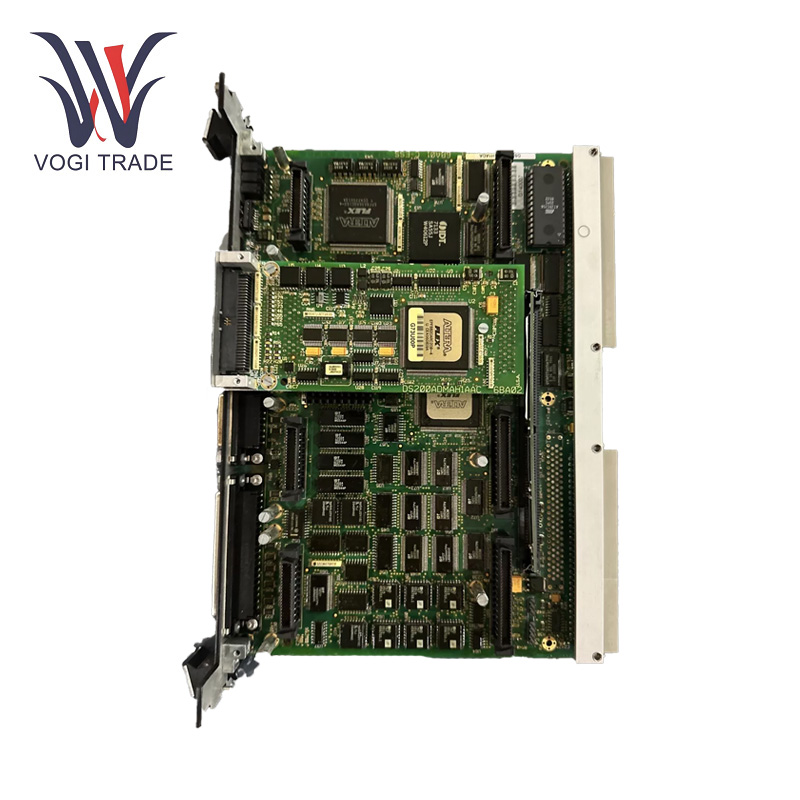

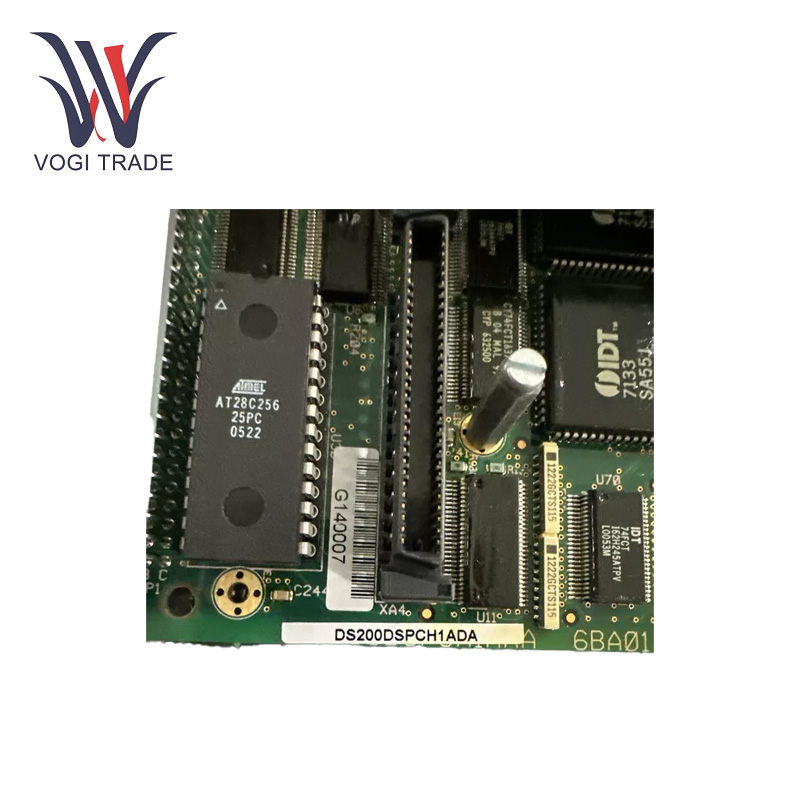

مارک: GEتوضیحات: صفحه کنترل پردازنده سیگنال دیجیتالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200DSPCH1ADA یک صفحه کنترل پردازنده سیگنال دیجیتال است که برای استفاده طراحی شده است. این یک پردازنده سیگنال دیجیتال با کارایی بالا (DSP) برای پردازش در زمان واقعی الگوریتم های کنترل ، اطمینان از عملکرد دقیق و کارآمد توربین.
| ساخت |
سعادت |
| شماره مدل |
ds200dspch1ada |
| شماره سفارش |
ds200dspch1ada |
| کاتالوگ |
مارک V |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
40cm*35cm*8cm |
| ابعاد بسته بندی |
42cm*37cm*10cm |
| وزن |
1.2 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی: 24 ولت DC
دمای عملکرد استاندارد: -20 درجه سانتیگراد تا 60 درجه سانتیگراد
دمای عملیاتی طولانی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
سطح حفاظت: رتبه بندی محافظت از Ingress: IP20
نوع پردازنده: پردازنده سیگنال دیجیتال با کارایی بالا
رابط های ارتباطی: از اترنت ، RS-485 و سایر پروتکل ها پشتیبانی می کند
قدرت خروجی: 25w
ویژگی های محصول
پردازش سیگنال دیجیتال با کارایی بالا: GE DS200DSPCH1ADA برای انجام الگوریتم های پیچیده پردازش سیگنال دیجیتال طراحی شده است. به عنوان مثال ، می تواند انواع سیگنال های مختلف را تجزیه و تحلیل ، فیلتر و تغییر دهد. این پردازش برای نظارت و کنترل عملکرد توربین ها ضروری است.
مکانیسم های امنیتی قوی: GE DS200DSPCH1ADA مکانیسم های امنیتی قوی دارد که از فرآیندهای صنعتی که در آن استفاده می شود محافظت می کند. این الگوریتم ها قادر به تغییر پویا تنظیمات در پاسخ به سیگنال های ورودی هستند ، عملکرد بهتر ، کارآیی و ایمنی توربین ها را امکان پذیر می کنند.
چندین رابط ارتباطی: هیئت مدیره برای ادغام آسان با سایر سیستم ها در یک مجموعه صنعتی دارای چندین رابط ارتباطی است. این رابط ها ارتباطات را از طریق پروتکل های مشترک امکان پذیر می کنند ، اجازه تبادل داده با سیستم های کنترل خارجی ، دستگاه های نظارت و محرک ها را می دهند.
نصب
اتصال الکتریکی: مشابه هر نصب الکتریکی ، قبل از اتصال سیم های برقی ، اطمینان حاصل کنید که تمام منابع انرژی به سیستم برای جلوگیری از شوک الکتریکی یا آسیب به صفحه خاموش هستند. دو صفحه پشتی در لبه عقب تخته قرار می گیرد. همچنین هر کابل سیگنال لازم را به پایانه های ورودی و خروجی وصل کنید ، و اطمینان حاصل کنید که پین صحیح مطابقت دارد.
دامنه کاربرد
نیروگاه: GE DS200DSPCH1ADA در تولید برق ، به ویژه در توربین های بخار و گازی برای کنترل و نظارت بر عملیات توربین استفاده می شود. این کمک می کند تا به حداکثر رساندن بهره وری تولید برق ، کنترل سرعت توربین ها و اطمینان از تولید پایدار برق کمک کند.
نفت و گاز: در صنعت نفت و گاز می توان آن را در ایستگاه های پمپاژ ، پالایشگاه ها و کارخانه های فرآوری گاز اعمال کرد. GE DS200DSPCH1ADA این کار را با کنترل سرعت و چگونگی چرخش توربین ها در کمپرسورها ، پمپ ها و سایر تجهیزات مرتبط با این عملیات صنعتی حیاتی انجام می دهد.
Mعیاشیg: در کارخانه های تولید ، از تخته می توان در ماشین آلات استفاده کرد که نیاز به کنترل و نظارت دقیق دارند. به عنوان مثال ، در تجهیزات تولید مقیاس بزرگ که از توربین ها برای کنترل قدرت یا حرکت استفاده می کند ، GE DS200DSPCH1ADA می تواند عملکرد و قابلیت اطمینان تجهیزات را افزایش دهد.
عیب یابی
مسائل مربوط به قدرت: اول از همه ، کابل های منبع تغذیه را بررسی کنید تا مطمئن شوید که آنها به درستی در ارتباط هستند و آسیب دیده نیستند. بررسی کنید که منبع تغذیه در حال خروج از ولتاژ مناسب است. اگر ولتاژ درست نیست ، منبع تغذیه و هر مبدل ولتاژ مربوطه را بررسی کنید.
شکست های ارتباطی: در صورت خرابی ارتباطی با سایر سیستم ها ، اطمینان حاصل کنید که کابل های ارتباطی به درستی به هم وصل شده اند. در GE DS200DSPCH1ADA و سیستمهایی که به آن وصل شده اند ، تنظیمات ارتباطی را تأیید کنید تا اطمینان حاصل شود که همه آنها سازگار هستند. اگر هنوز مشکل وجود داشته باشد ، ممکن است چیزی مربوط به نرم افزار باشد و یا درایورهای ارتباطی یا سیستم عامل ممکن است به روز شود.
مشکلات پردازش سیگنال: اگر خروجی هیئت مدیره نتایج پردازش سیگنال نادرست یا نامنظم را ارائه می دهد ، تأیید کنید که آیا سیگنال های ورودی از سنسور ناهنجاری ها را نشان می دهند یا خیر. در صورت لزوم ، سنسورها را کالیبره کنید. تنظیمات داخلی و الگوریتم های داخلی را برای تنظیم پردازش مناسب تأیید کنید. هنگامی که چیزی در سخت افزار ، مانند زیر مجموعه کار نمی کند ، می توان برد را تعمیر یا جایگزین کرد.
