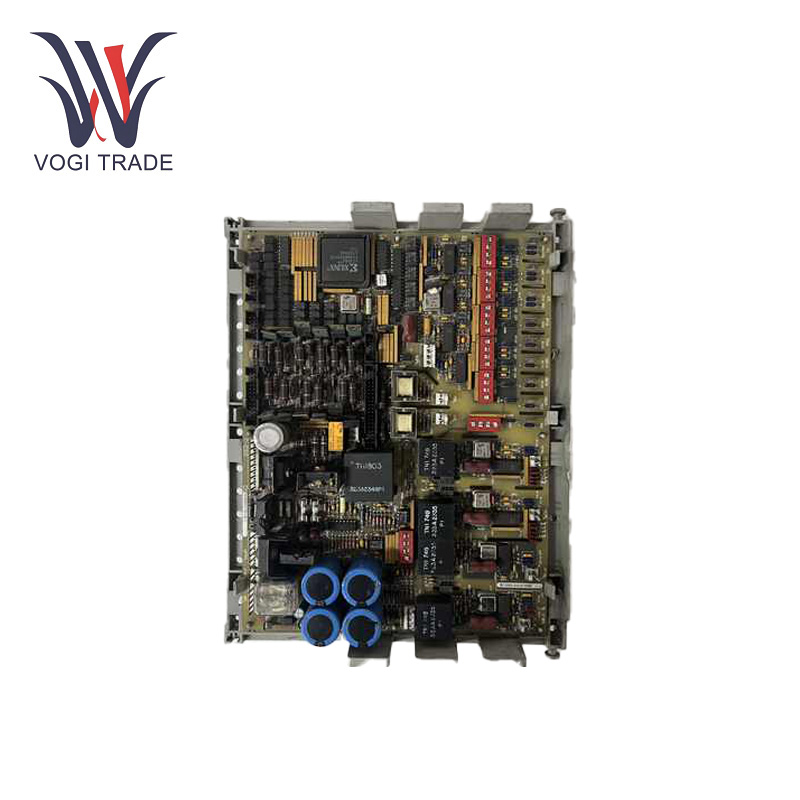

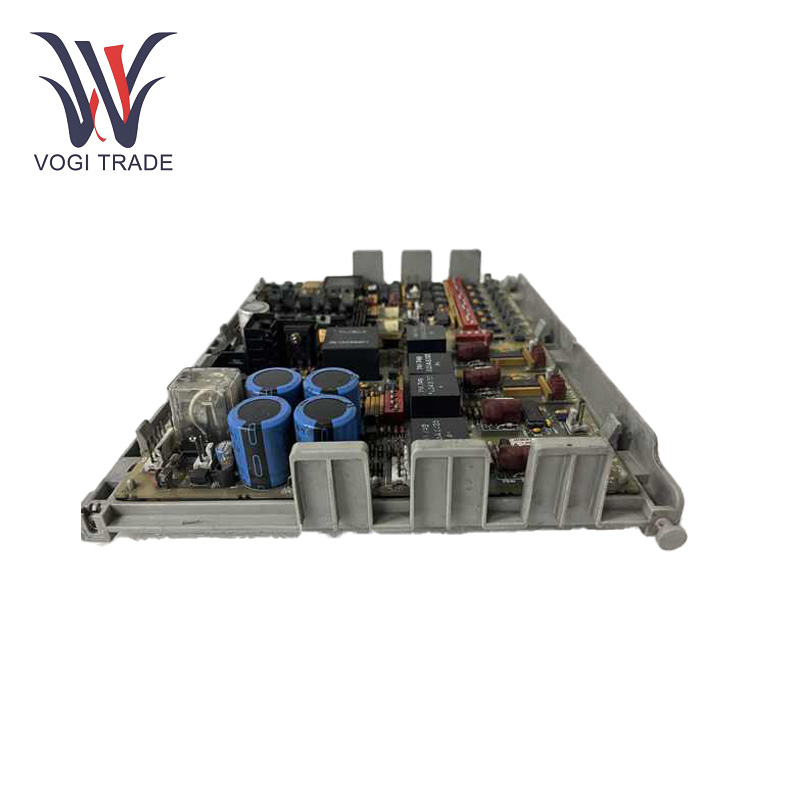

نام تجاری: GEتوضیحات: منبع تغذیه بازخورد DCوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200DCFBG1BLC یک برد منبع تغذیه DC قابل اعتماد و کارآمد است که وظیفه اصلی آن تبدیل برق AC ورودی به خروجی های DC تنظیم شده برای حفظ عملکرد توربین ها در تولید برق، نفت و گاز و کاربردهای مختلف صنعتی است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200DCFBG1BLC |
| شماره سفارش |
DS200DCFBG1BLC |
| کاتالوگ |
مارک وی |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35*35*5 سانتی متر |
| ابعاد بسته بندی |
37*37*7 سانتی متر |
| وزن |
1.5 کیلوگرم |
پارامتر فنی
ولتاژ ورودی:38VAC تا 115VAC.
فرکانس ورودی:0 تا 500 کیلوهرتز
ولتاژ خروجی:24VDC.
جریان خروجی:5A.
توان خروجی:120 وات
محدوده دمای عملیاتی:0 درجه سانتی گراد تا +60 درجه سانتی گراد.
محدوده دمای ذخیره سازی:-40 درجه سانتیگراد تا +85 درجه سانتیگراد.
رطوبت:5% تا 95% غیر متراکم.
سیستم مدار:شامل مدار مانیتورینگ AC/DC، مدار منبع تغذیه سطح کنترل، مدار منبع تغذیه تحریک موتور و مدار درایو و غیره است. کاربران می توانند دوازده جامپر و هفت سوئیچ دیپ را برای رفع نیازهای خارجی پیکربندی کنند.
ویژگی های عملکردی
منبع تغذیه همه کاره:GE DS200DCFBG1BLC می تواند از 38 تا 115 ورودی VAC در فرکانس 0 تا 500 کیلوهرتز را مدیریت کند. تمام ورودی‌های برق ولتاژ DC سطح کنترل را به درایو نصب شده برای فن‌های خنک‌کننده محفظه ارائه می‌کند.
سیستم های مدار جامع:دارای حلقه های نظارت AC و DC، یک حلقه تامین سطح کنترل، یک حلقه قدرت میدان موتور، یک حلقه درایور روزمره است. GE DS200DCFBG1BLC قادر است طیف وسیعی از سیگنال‌های خط AC و موتور DC یا ژنراتور از جمله جریان و ولتاژ آرمیچر، جریان میدان، جریان خط AC و مقدار و توالی فاز ولتاژ خط AC را ردیابی کند.
سخت افزار قابل تنظیم:دوازده جامپر و هفت سوئیچ دیپ روی کارت امکان طراحی قابل تنظیم برای رفع نیازهای خارجی خاص را فراهم می کند.
مکانیسم های حفاظتی موثر:GE DS200DCFBG1BLC برای حفاظت از وقفه یا نوسان شدید که توسط سه فیوز روی برد کار می‌کند، برای محافظت از جریان‌ها در برابر قطعی شدید روی برد و کل مجموعه درایو خودکار سری Mark V ارائه می‌کند.
روش های عملیات
درج:با در نظر گرفتن برد، GE DS200DCFBG1BLC را در محل یا واحد نصب مربوطه قرار دهید و مطمئن شوید که محکم قرار گرفته است. نکاتی که جهت اتصال برد را هدایت می کند از نصب اشتباه جلوگیری می کند. خطوط برق، اتصال را روی نقشه سیگنال می دهند. اطمینان حاصل کنید که مخاطبین ایمن هستند تا هیچ کنتاکت یا سیگنال شلی وجود نداشته باشد.
پیکربندی:دوازده جامپر و هفت دیپ سوئیچ نصب شده روی کارت را با توجه به نیازهای برنامه خاص و خارجی برای برآورده کردن شرایط کاری مختلف تنظیم کنید.
فیلدهای کاربردی
صنعت تولید برق:این به طور مفید در صنعت تولید برق در سیستم های کنترل توربین های بخار، توربین های گاز سریع و ژنراتورها استفاده می شود. GE DS200DCFBG1BLC قادر به کنترل سروو موتورهای توربین، نظارت بر موقعیت سنسور و سرعت جریان، و عملکرد ایمن و کارآمد تجهیزات ژنراتور است.
اتوماسیون صنعتی:می توان از آن برای کنترل و نظارت بر موتورهای سروو، سنسورهای موقعیت، و فلومترها و غیره در خط تولید اتوماسیون صنعتی مانند خودروسازی، فرآوری مکانیکی و صنایع غذایی استفاده کرد و سطح اتوماسیون و راندمان تولید را بهبود بخشید. خط
پتروشیمی:در تولید پتروشیمی، GE DS200DCFBG1BLC می تواند در کنترل و نظارت بر پمپ ها، کمپرسورها و شیرها برای اطمینان از کنترل دقیق تجهیزات کلیدی، عملکرد ایمن و بهبود پایداری و قابلیت اطمینان فرآیند تولید استفاده شود.
