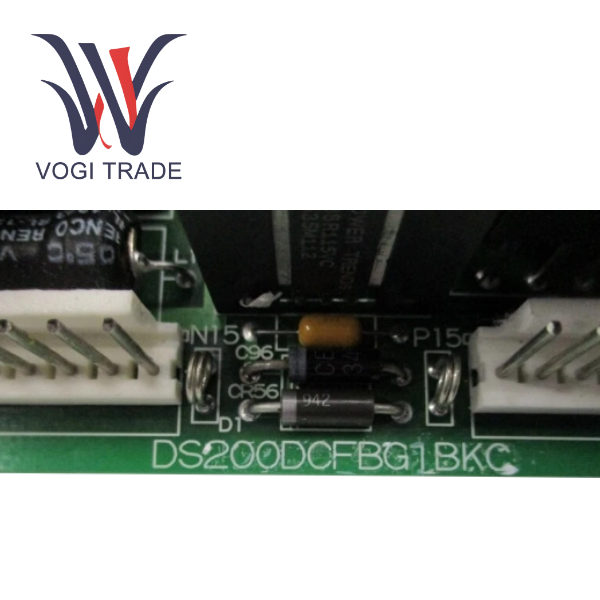

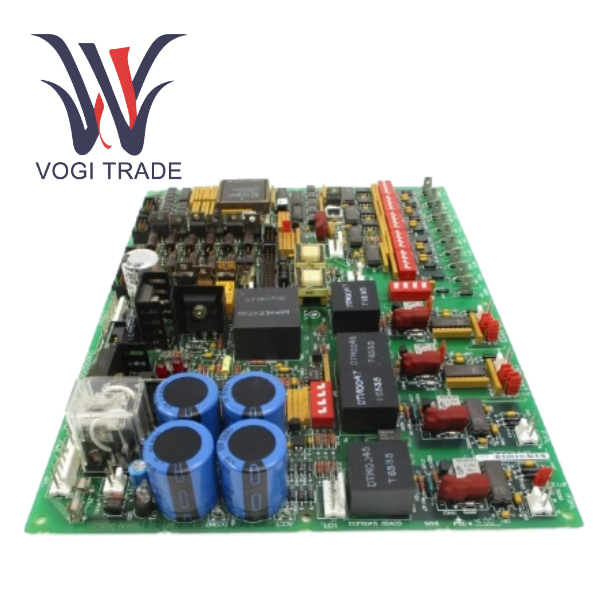

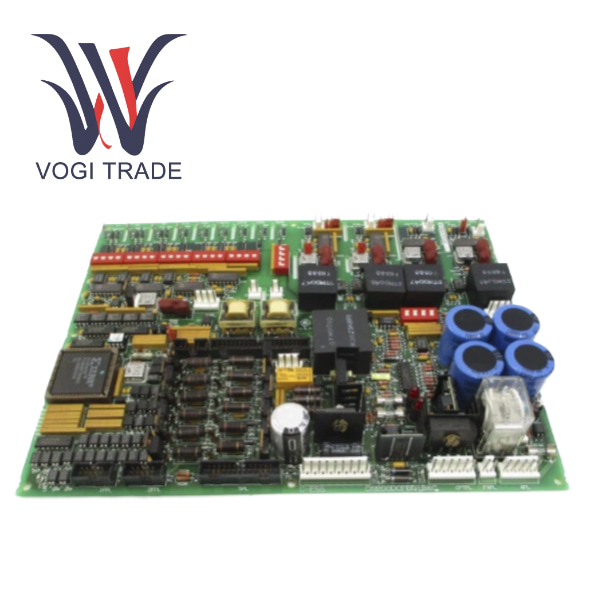

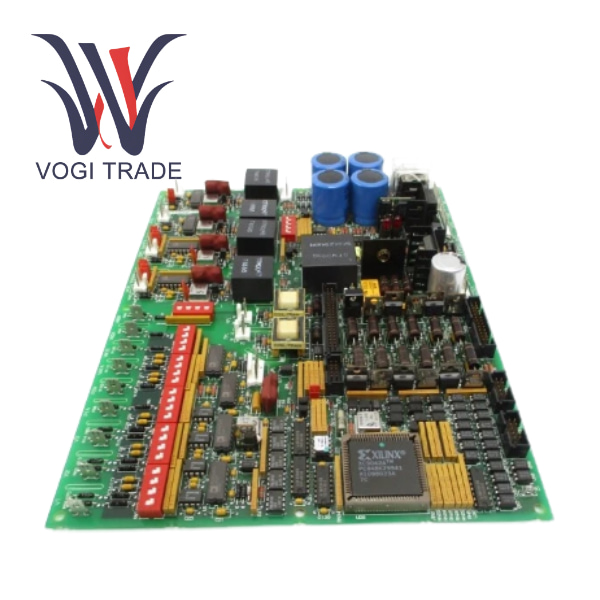

نام تجاری: GEتوضیحات: برد برقوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 7مدت پرداخت: T/Tبندر حمل و نقل: XiamenGEThe DS200DCFBG1BKC یک برد کنترل منبع تغذیه و بازخورد برای سیستم های درایو صنعتی جنرال الکتریک (مانند DC2000 و EX2000) است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
يتمتع GE DS200DCFBG1BKC بقدرة قوية على إخراج الطاقة ويوفر العديد من مصادر الطاقة المنظمة، بما في ذلك +5V/4A، و±15V/0.8A و±24V DC، لتشغيل نظام التحكم بأكمله. |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
DS200DCFBG1BKC |
| کاتالوگ |
مارک وی |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
35*35*5 سانتی متر |
| ابعاد بسته بندی |
37cm*37cm*7cm |
| وزن |
1.5 کیلوگرم |
پارامتر فنی
| مورد |
مشخصات |
| مدل محصول |
DS200DCFBG1BKC |
| ویژگی های اصلی |
تولید برق چند کاناله، نظارت بر بازخورد سیگنال، درایو ماشه SCR، کنترل کنتاکتور |
| برق ورودی |
38 ولت AC (± 10٪) یا 24 ولت DC |
| توان خروجی اصلی |
+5V/4A، ±15V/0.8A، ±24V DC، 115V AC (فن) |
| بازخورد سیگنال |
نظارت بر ولتاژ/جریان خط AC، ولتاژ پل DC، ولتاژ موتور، جریان شنت و غیره از طریق مدار VCO |
| بازخورد سیگنال |
13 جامپر (JP)، 7 سوئیچ DIP (SW) |
| ارتقاهای کلیدی |
جامپر JP13 (فقط برای نسخه های BKC و بالاتر) برای منبع تغذیه میدان مغناطیسی و مقیاس بندی موازی چند پل استفاده می شود. |
| سیستم های سازگار |
GE DC2000، CB2000، EX2000، FC2000، GF2000، ME2000، AC2000 IGBT |
ویژگی های عملکردی
GE DS200DCFBG1BKC دارای قابلیت خروجی توان قدرتمند است و منابع تغذیه تنظیم شده متعددی از جمله منابع تغذیه +5V/4A، ±15V/0.8A و ±24V DC را برای تامین انرژی کل سیستم کنترل فراهم می کند.
عملکرد برد GE در پردازش سیگنال دقیق نیز عالی است. این برد مجهز به یک مدار نوسان ساز کنترل شده با ولتاژ چند کاناله (VCO) و یک مدار پردازش سیگنال آنالوگ است که می تواند دامنه و فاز ولتاژ خط AC، ولتاژ پل DC، ولتاژ موتور و سیگنال های جریان سطح میلی ولت را که توسط شنت خروجی می شود، به طور دقیق نظارت کند.
سیزده پرش قابل تنظیم روی برد (JP) و هفت سوئیچ DIP (SW) به کاربران امکان میدهد تا نوع سیگنال ورودی (شنت مستقیم یا VCO خارجی)، وضعیت فعالسازی مدار VCO و محدوده بازخورد ولتاژ/جریان را با توجه به مدلهای درایو، اندازه شاسی و انواع سنسور بهطور دقیق پیکربندی کنند.
بررسی اجمالی محصول
DS200DCFBG1BKC یک برد کنترل قدرت و بازخورد برای سیستم های درایو صنعتی جنرال الکتریک مانند DC2000 و EX2000 است. این کارت برد دارای دو عملکرد اصلی است:
POWER SUPPLY BOARD وظیفه تولید و توزیع برق چند کاناله را دارد. ورودی 38 ولت AC یا 24 ولت DC را به منابع تغذیه سطح کنترل مختلف (+ 5 ولت، 15 ولت و 24 ولت DC ±) مورد نیاز سیستم تبدیل و تنظیم کنید و برق AC 115 ولت را برای فن شاسی تامین کنید.
عملکرد جامع نظارت و بازخورد سیگنال جنرال الکتریک نیز بر روی این برد اعمال می شود. از طریق مدار نوسانگر با ولتاژ کنترل شده (VCO)، سیگنالهای ولتاژ و جریان کلید (مانند ولتاژ/جریان آرمیچر، ولتاژ/جریان خط AC و ولتاژ موتور) به سیگنالهای فرکانس تبدیل میشوند و به برد کنترل سطح بالایی (SDCC/LDCC) منتقل میشوند و به کنترل سیستم SDCC/LDCC میرسند.
درایو و حفاظت یکپارچه
شامل مدار کنترل پالس ماشه گیت تریستور (SCR) برای حرکت آرمیچر و تریستورهای مدار میدانی.
DS200DCFBG1B مدار محرک کنتاکتور را برای کنترل کنتاکتور اصلی (MA) و کنتاکتور موتور (MD) فراهم می کند. مجهز به **حفاظت فیوز جامع** (FU1، FU2، FU3) و نشانگر خطای لامپ LED/نئون مربوطه.
