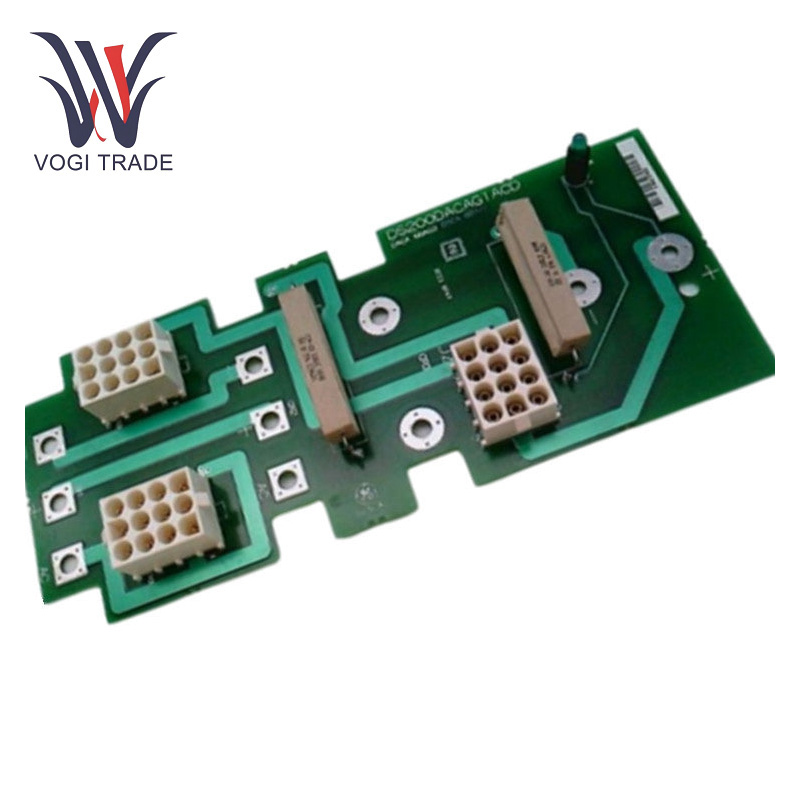

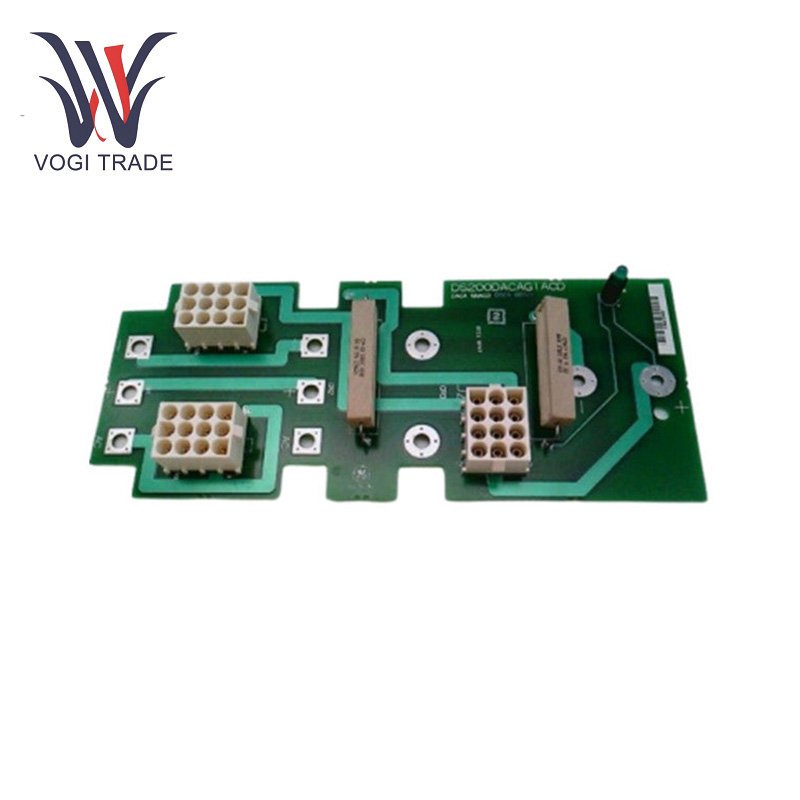

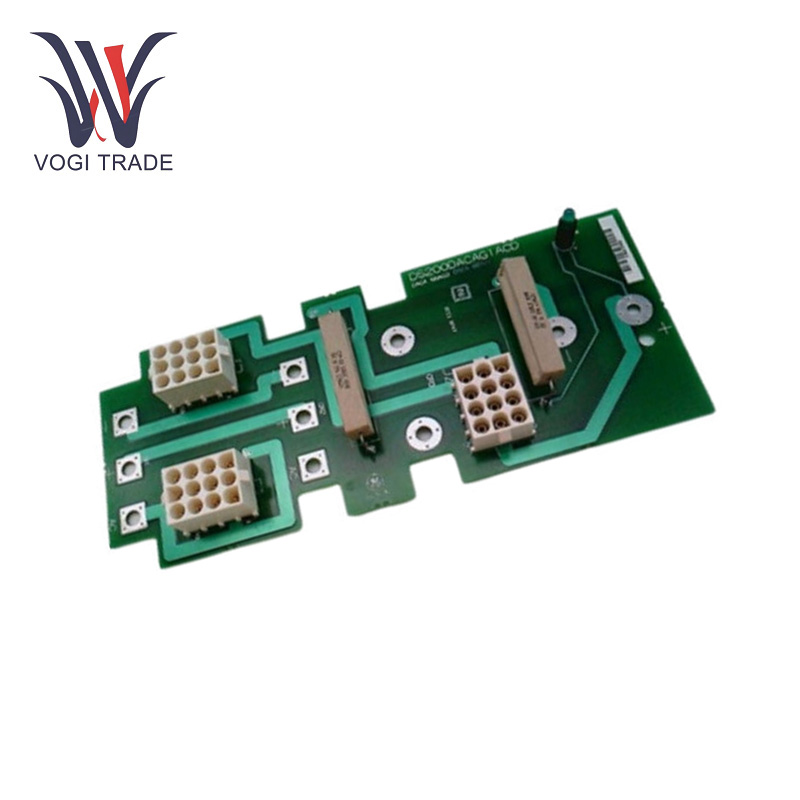

مارک: GEتوضیحات: هیئت مبدل AC/DCشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 7اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنGE DS200DACAG1ACD یک تخته مبدل AC/DC است که برای سیستم کنترل توربین Mark V Speedtronic طراحی شده است. این ورودی 105-132V AC را به خروجی DC 90-145 ولت با حداکثر جریان 9.5 آمپر تبدیل می کند و از تنظیم ولتاژ پایدار برای برنامه های کنترل توربین صنعتی اطمینان می دهد.
| ساخت |
سعادت |
| شماره مدل |
DS200DACAG1ACD |
| شماره سفارش |
DS200DACAG1ACD |
| کاتالوگ |
مارک V |
| کشور مبداء |
ایالات متحده آمریکا |
| کد HS |
8479909090 |
| بعد |
25cm*15cm*5cm |
| ابعاد بسته بندی |
27cm*17cm*7cm |
| وزن |
1 کیلوگرم |
پارامترهای عملیاتی
ولتاژ ورودی: 105-132V AC
ولتاژ خروجی: 90-145V DC
حداکثر جریان خروجی: 9.5 آمپر
دامنه دمای کار:-30 تا 60 درجه سانتیگراد
ولتاژ موج دار خروجی: ولتاژ موج دار خروجی 4 ولت p - p است.
رتبه فعلی خروجی:رتبه فعلی خروجی 9.5 در یک DC است.
توابع محصول
تبدیل قدرت AC/DC: GE DS200DACAG1ACD عملکرد اصلی این است که به عنوان یک ماژول تبدیل قدرت AC/DC عمل کنید. از یک یکسو کننده پل کامل موج برای تبدیل نیرو استفاده می کند ، و به طور مؤثر جریان متناوب ورودی را به جریان مستقیم تبدیل می کند. این تبدیل برای نیروگاه ها در سیستم های کنترل GE Speedtronic که به قدرت DC نیاز دارند ضروری است.
ذخیره انرژی محلی: ذخیره انرژی اضافی محلی. این ویژگی ذخیره سازی انرژی به سیستم اجازه می دهد تا در صورت از دست دادن برق ، مدت زمان محدودی را اجرا کند ، و یک سوار غیرمستقیم را فراهم می کند - از طریق این امر به حفظ آن حتی در صورت از بین رفتن برق کمک می کند. این امر ضروری است زیرا در جلوگیری از از بین رفتن سیستم کنترل دست نخورده کمک می کند و در پی خرابی های موقت قدرت ، عدم موفقیت کل تنظیمات را تضمین نمی کند.
قابلیت موازی سازی: GE DS200DACAG1ACD اجازه می دهد تا موازی سازی شود ، که در صورت نیاز به جریان بیشتر خروجی مفید است. با اتصال چندین ماژول DS200DACAG1ACD به طور موازی ، می توان ظرفیت فعلی خروجی را برای پاسخگویی به خواسته های سیستم های قدرت بیشتر - گرسنه افزایش داد.
نصب
نصب: GE DS200DACAG1ACD در مجموع چهار سوراخ نصب در پایه خود دارد که امکان نصب آسان در چارچوب یا تجهیزات مورد نظر را فراهم می کند. این سوراخ ها نقاط تراز را برای لنگرها در وسایل مربوطه ایجاد می کنند.
اتصالات قدرت: ورودی AC و خروجی DC از طریق اتصال 12 - موقعیت. یک کانکتور حمل و نقل هوایی برای ورودی و خروجی برق گنجانده شده است ، در نتیجه اطمینان از اتصال پایدار و کاهش امکان اتصال سست که منجر به خرابی برق می شود.
انتخاب ورودی: همانطور که قبلاً ذکر شد ، برای انتخاب ولتاژ ورودی بین 115 ولت AC و 230 V AC ، از کابل داخلی متصل به JTX1 یا JTX2 استفاده می شود. این روش ساده و در عین حال مؤثر به کاربران امکان می دهد ماژول را با توجه به منبع تغذیه موجود پیکربندی کنند.
دامنه کاربرد
سیستم های کنترل： GE DS200DACAG1ACD عمدتا در سیستم های کنترل GE Speedtronic استفاده می شود. به طور خاص ، هنگامی که منبع تغذیه اصلی یک سیستم کنترل 125 ولت DC ، با یا بدون باتری باشد ، اعمال می شود. این امر را می توان در کاربردهای مختلف صنعتی مانند نیروگاه ها یافت ، جایی که نقش مهمی در تأمین سیستم های کنترل توربین ها ایفا می کند. این سیستم های کنترل به قدرت DC پایدار ارائه شده توسط GE DS200DACAG1ACD برای اطمینان از عملکرد کارآمد و ایمن توربین ها متکی هستند.
عیب یابی
قدرت - مسئله مرتبطs: در صورت عدم وجود ولتاژ خروجی ، ابتدا ولتاژ ورودی را بررسی کنید. تأیید کنید که ولتاژ ورودی دامنه 105 - 132 ولت AC و انتخاب ولتاژ ورودی 115 ولت AC یا 230 ولت AC به درستی توسط اتصال کابل داخلی به JTX1 یا JTX2 تنظیم شده است.
مشکلات بیش از حد گرم: اگر ماژول بیش از حد گرم می شود ، دمای محیط کار را بررسی کنید. اگر دمای محیط بالاتر از 60 درجه سانتیگراد باشد ، ممکن است باعث گرم شدن ماژول شود. اقدامات خنک کننده اضافی مانند فن یا سینک گرما مورد نیاز است. نباید در اطراف ماژول انسداد وجود داشته باشد که باعث محدودیت جریان جریان هوای خارج شود.
مشکلات موج دار خروجی: اگر ولتاژ موج دار خروجی بیش از موج موج باشد ، باید کمتر از 4 ولت p-p باشد ، ممکن است خازن فیلتر خروجی تقصیر باشد. خازن را برای تورم ، نشت یا علائم خسارت بررسی کنید. در صورتی که مشخص شود در آنچه وجود دارد ، خازن باید با خازن مناسب جایگزین شود. علاوه بر این ، کاربر برای کاهش جریان های هارمونیک ، یک فیلتر ورودی را تأمین می کند. در چنین شرایطی ، فیلتر ورودی ممکن است خطایی داشته باشد. خرابی فیلتر ورودی منجر به یک موج خروجی بیش از حد مشابه می شود.
